Артикул: 32515

Санкт-Петербург: Отсутствует
Москва: Отсутствует

Россия, Белоруссия, Казахстан, Киргизия, Армения
Уведомить о поступлении

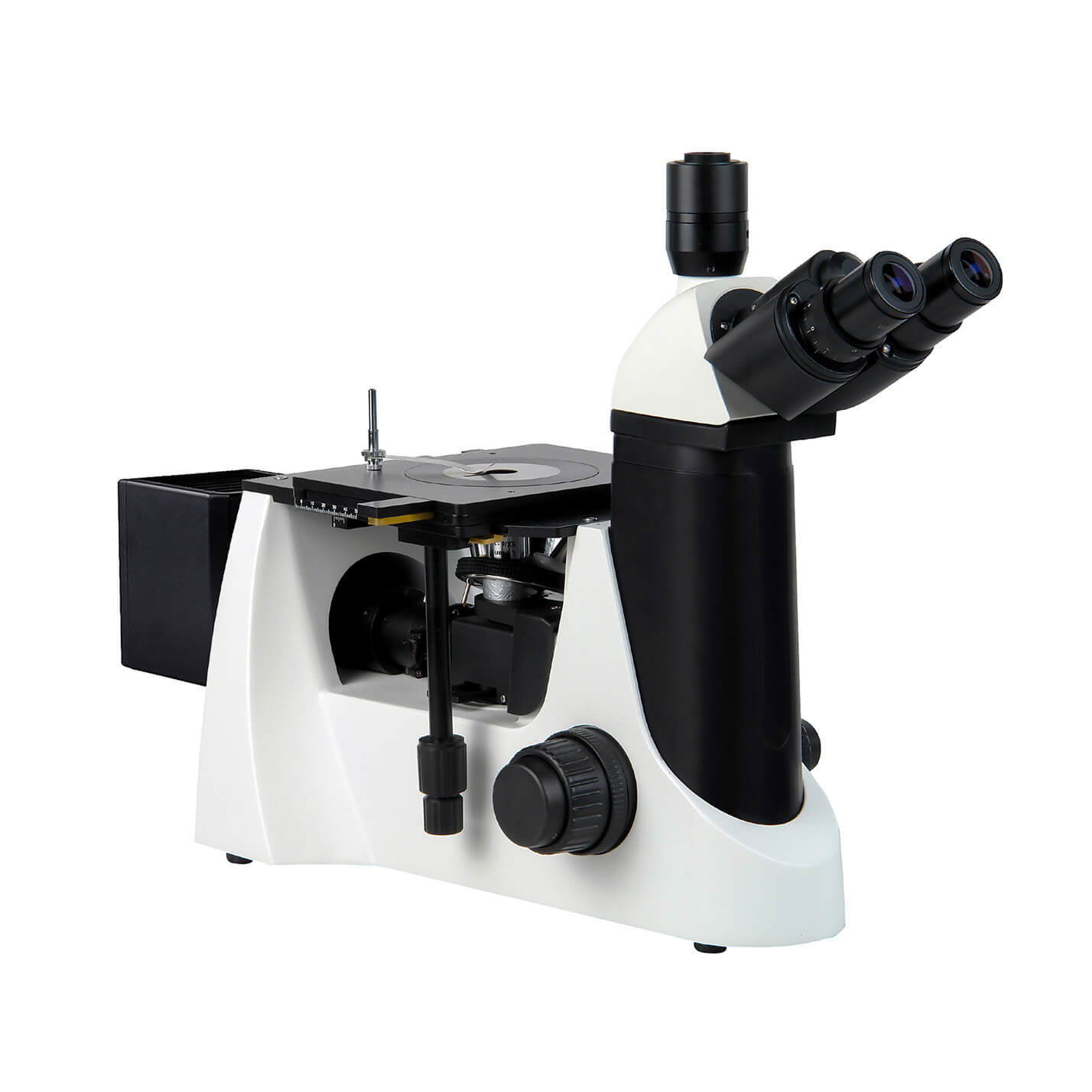

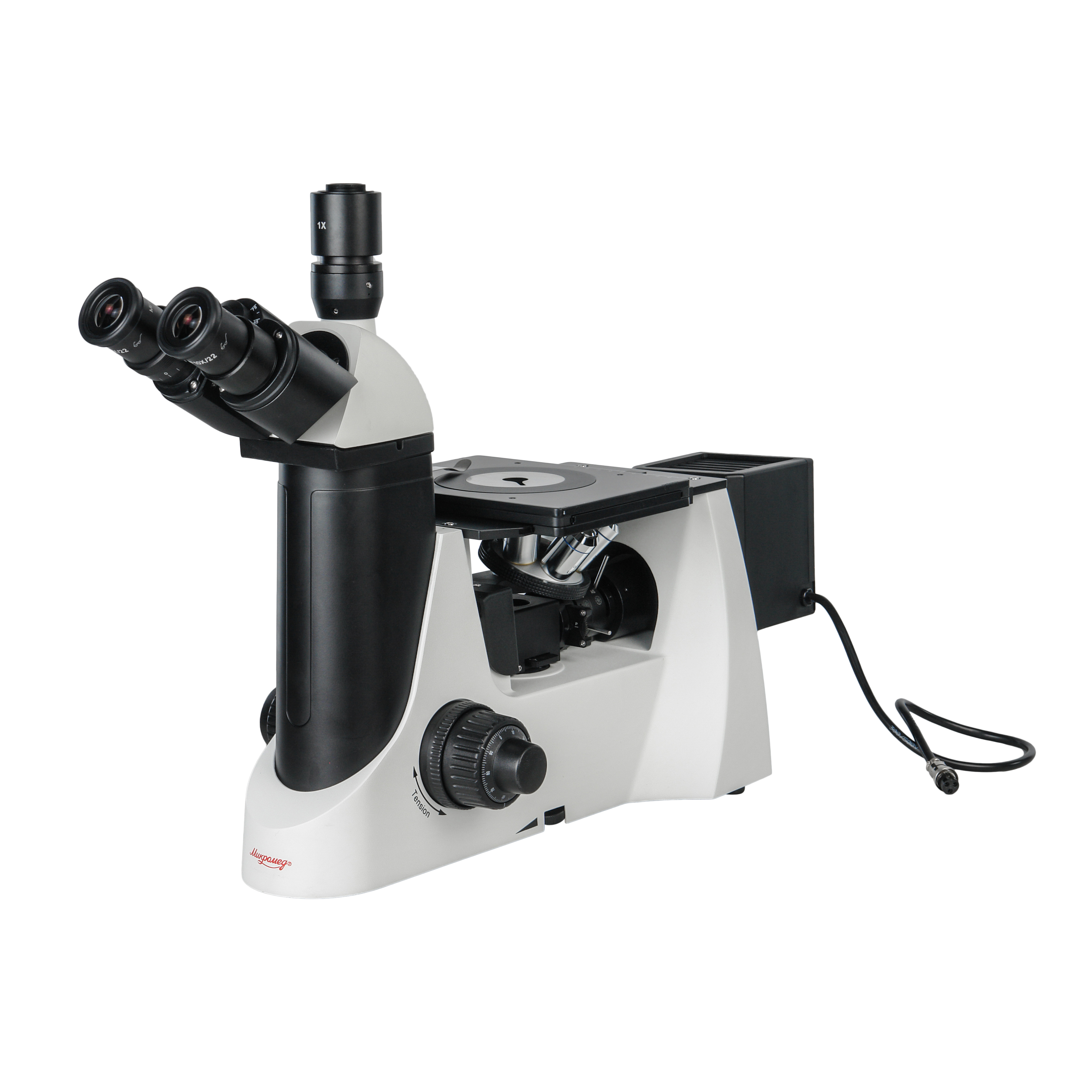

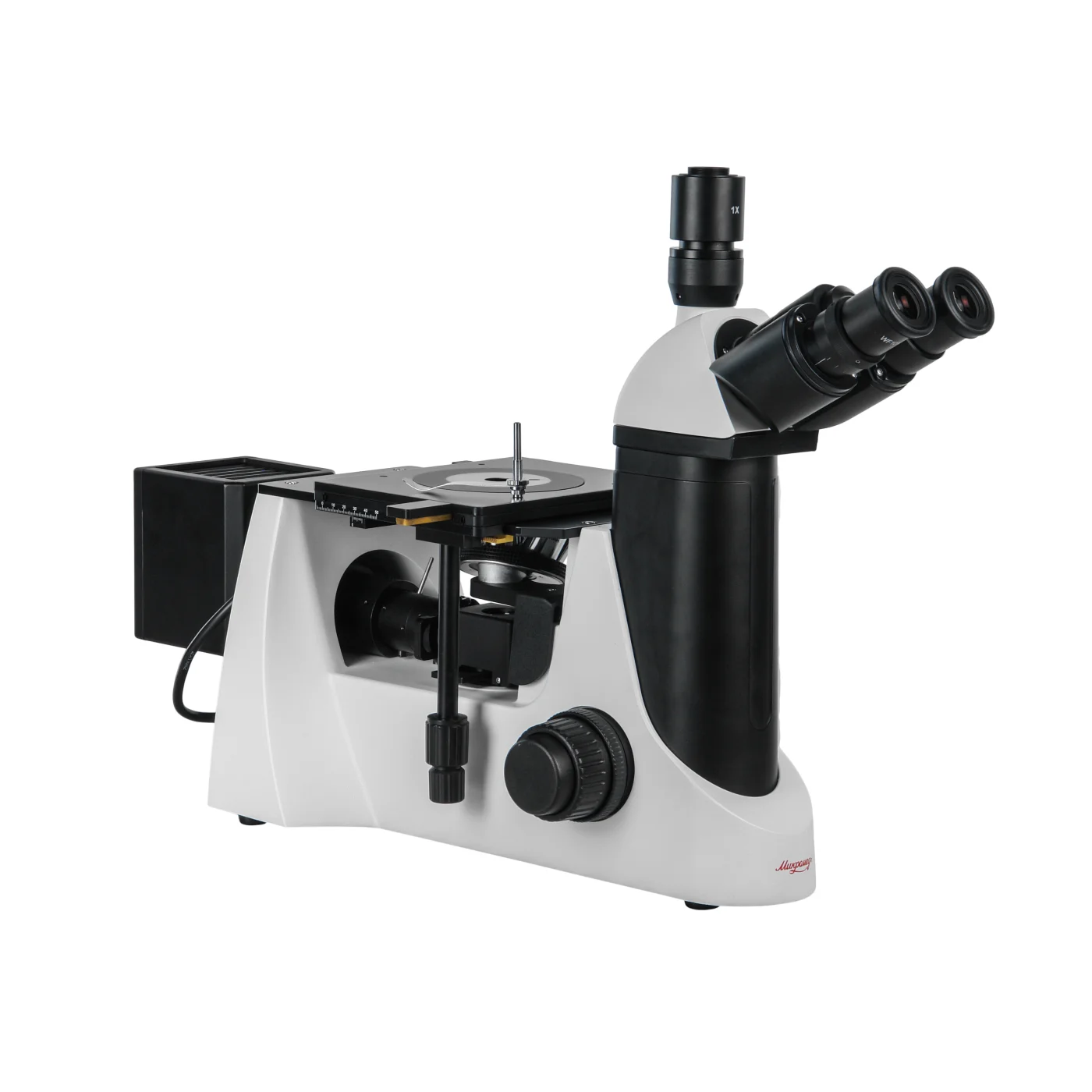

Наименование в учётной системе 1С: Микроскоп Микромед МЕТ H

Инвертированный металлографический тринокулярный микроскоп. Исследования в обычном и поляризованном свете. Увеличение в базовой комплектации 100х-800х, с дополнительной оптикой 25х-1600х. Осветитель прямого отраженного света. Металлографические объективы планахроматы с большим рабочим расстоянием. Револьверное устройство на 5 объективов.

Области применения

Микроскоп имеет инвертированную конструкцию и предназначен для исследований в отраженном свете. Входящие в комплект микроскопа устройства позволяют проводить исследования методом простой поляризации.

Микроскоп Микромед МЕТ Н применяется в металлографии, минералогии, кристаллографии и других областях, где необходимо проводить исследования крупных объектов в отраженном свете и исследовать анизотропные свойства различных образцов. В промышленности микроскоп используется в лабораториях структурного анализа материалов, для контроля качества полупроводниковых материалов, для исследования остаточных напряжений материалов и примесей в растворах.

Микроскоп входит в линейку исследовательских микроскопов торговой марки Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Оптика

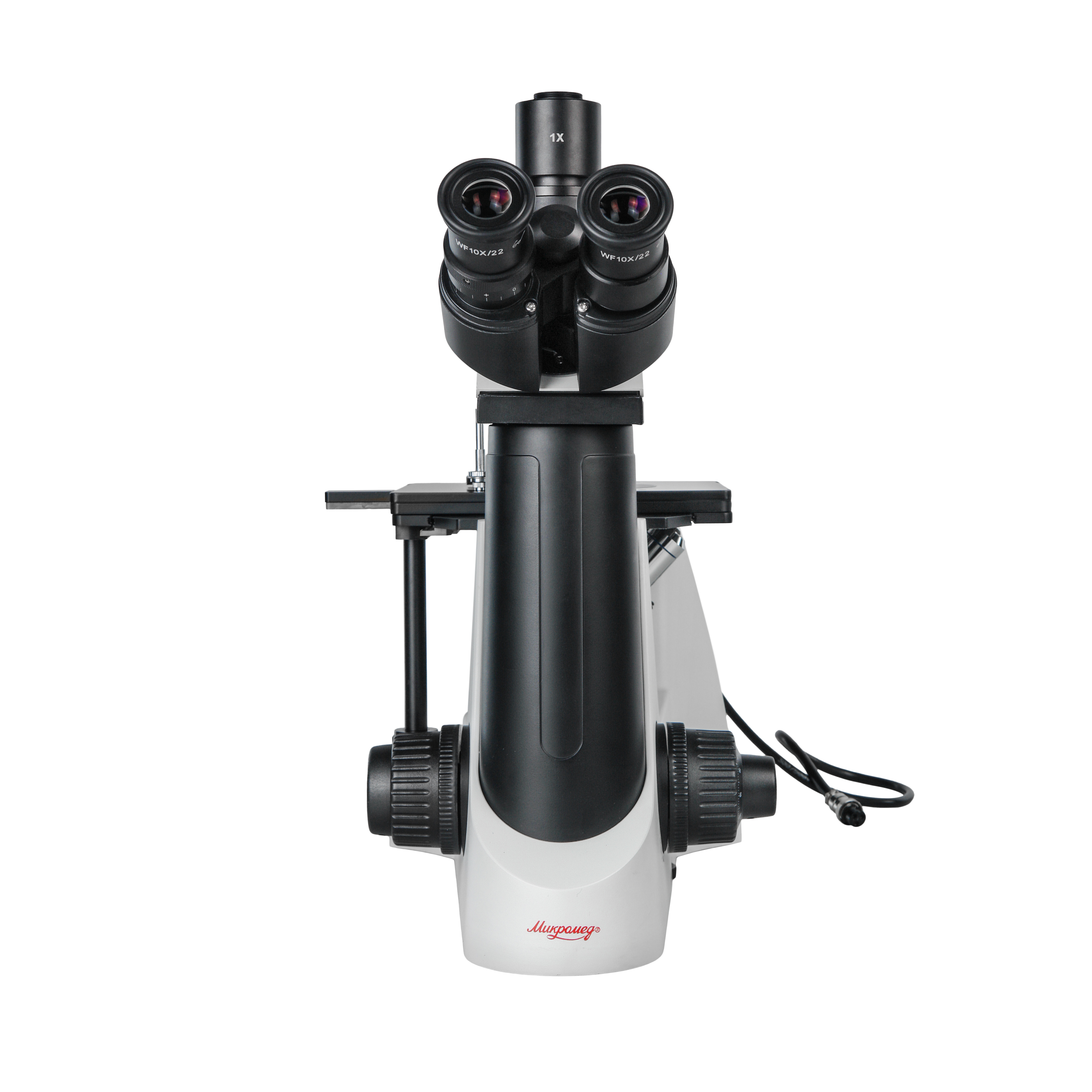

Микроскоп Микромед МЕТ Н имеет оптическую схему, скорректированную на бесконечность, и включает в себя тринокулярную визуальную насадку с окулярными тубусами и каналом визуализации, объективы, осветительное устройство Кёлера для прямого освещения через объектив.

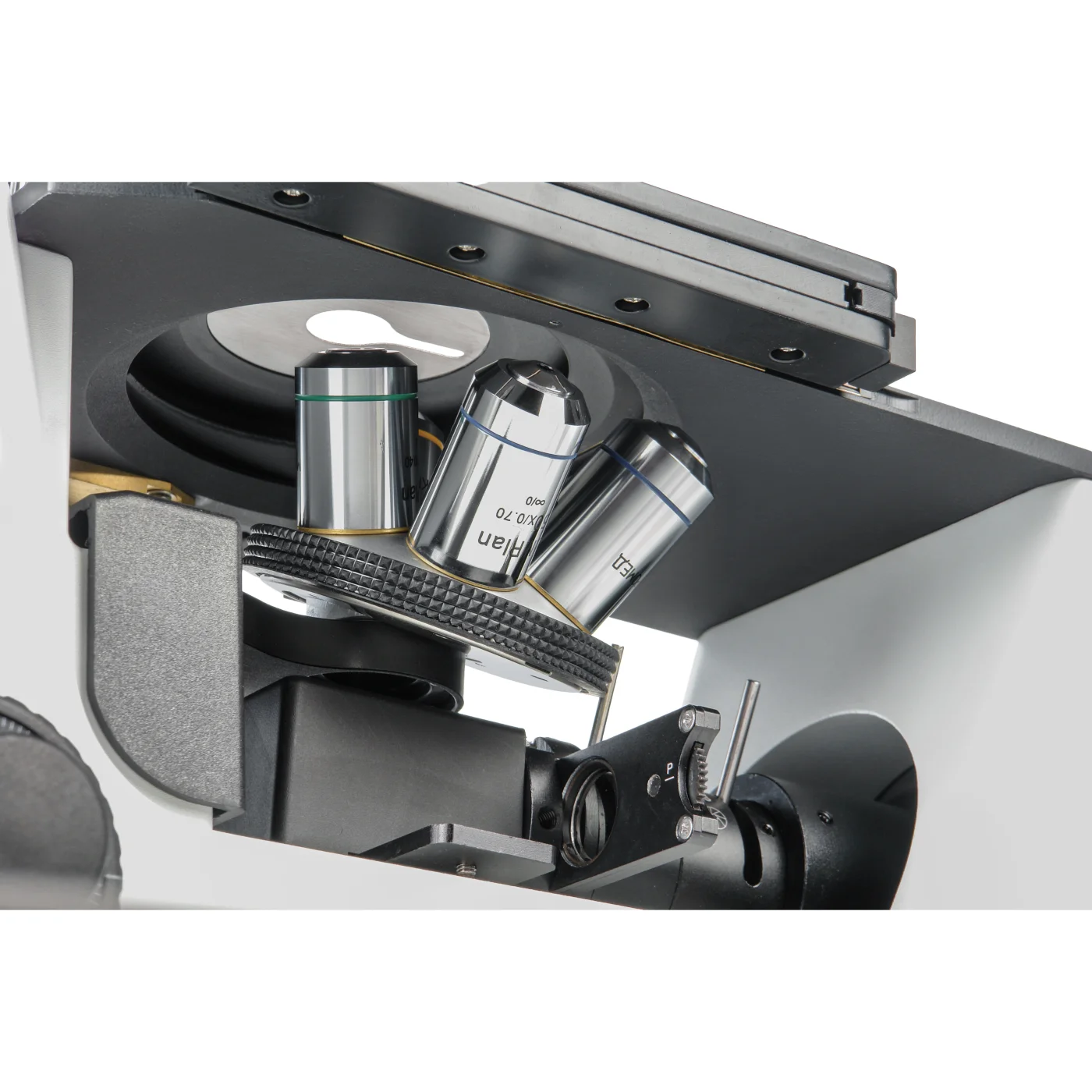

В базовый комплект микроскопа входят металлографические планахроматы с увеличенным рабочим расстоянием - 10x/0.25, 20x/0.40, 50x/0.70 и 80х/0.80. Общее увеличение в базовой комплектации составляет от 100х до 800х. По дополнительному заказу микроскоп может быть укомплектован металлографическими объективами 5x/0.12 и 100х/0.80.

Благодаря исправлениям кривизны поля и сферической аберрации объективов, исследователь наблюдает изображение без искажений, одинаково резкое по всему полю. В сочетании с исправленным хроматизмом это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы отличаются значительным рабочим расстоянием и высокой разрешающей способностью.

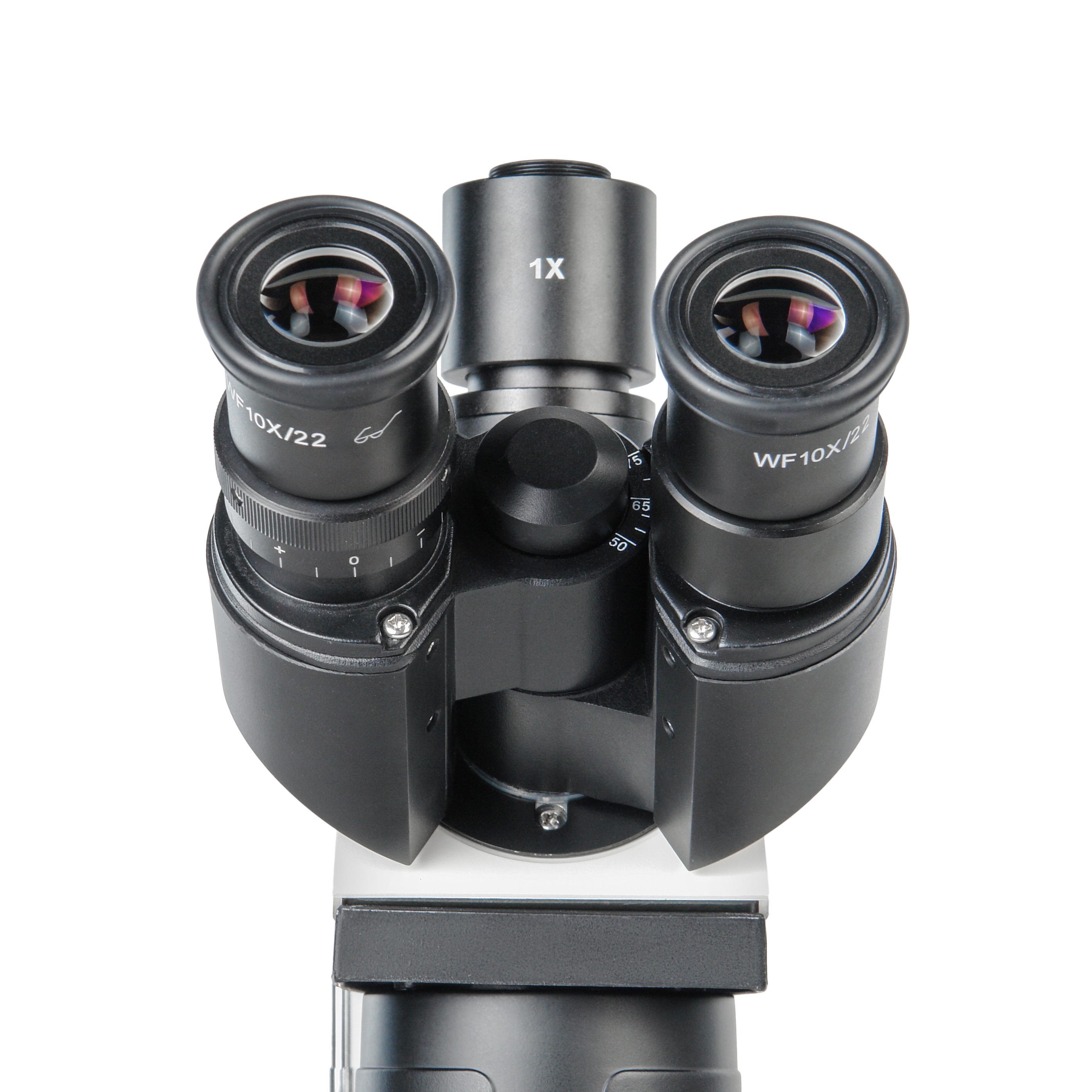

В комплект микроскопа входят окуляры широкого поля WF 10х/22 мм и окуляр WF 10х/20 с измерительной шкалой. Дополнительно к микроскопу могут быть приобретены окуляры WF 5х/18 и WF 16х/13 Plan с исправленной кривизной поля. Общее увеличение с дополнительной оптикой составляет от 25х до 1600х. Все окуляры имеют вынесенный выходной зрачок, благодаря этому возможно полноценное использование микроскопа наблюдателем в очках.

Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей. Антигрибковое покрытие оптики позволяет без ограничений использовать микроскоп в биологических лабораториях.

Прямой отраженный свет

В осветителе отраженного света микроскопа Микромед МЕТ Н использована схема прямого освещения объекта через объектив. Для этого применен опак-иллюминатор, благодаря чему создается высокая интенсивность освещения в размер поля исследуемого участка.

Опак-иллюминатор направляет свет, отраженный от объекта, в окулярные тубусы, и одновременно свет источника от конденсора через объектив микроскопа направляется на объект исследования. Свет в подобной системе падает на предмет точно в вертикальном направлении, что имеет важное значение в металлографии. В осветителе имеется слот для комплектных светофильтров - желтого, зеленого и синего.

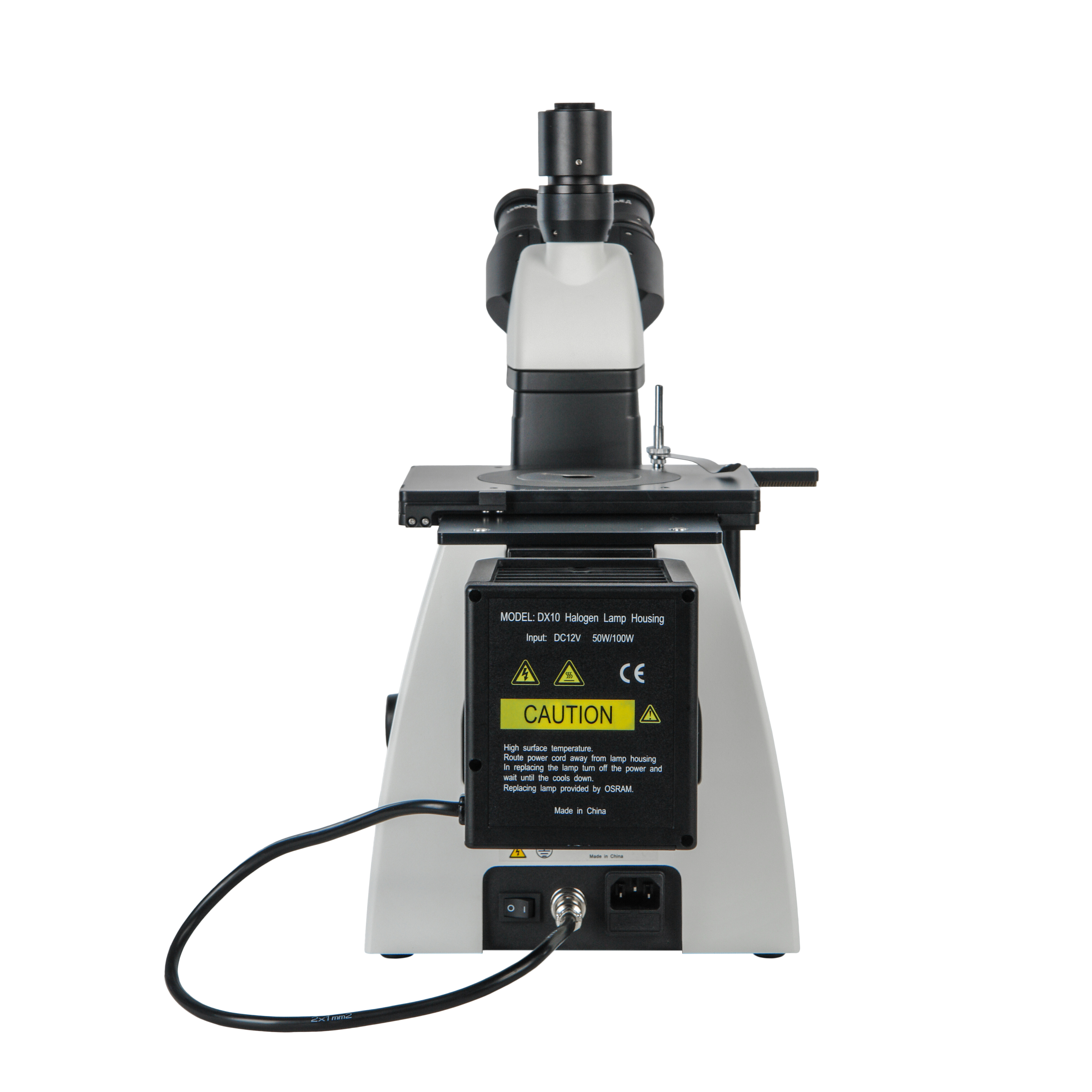

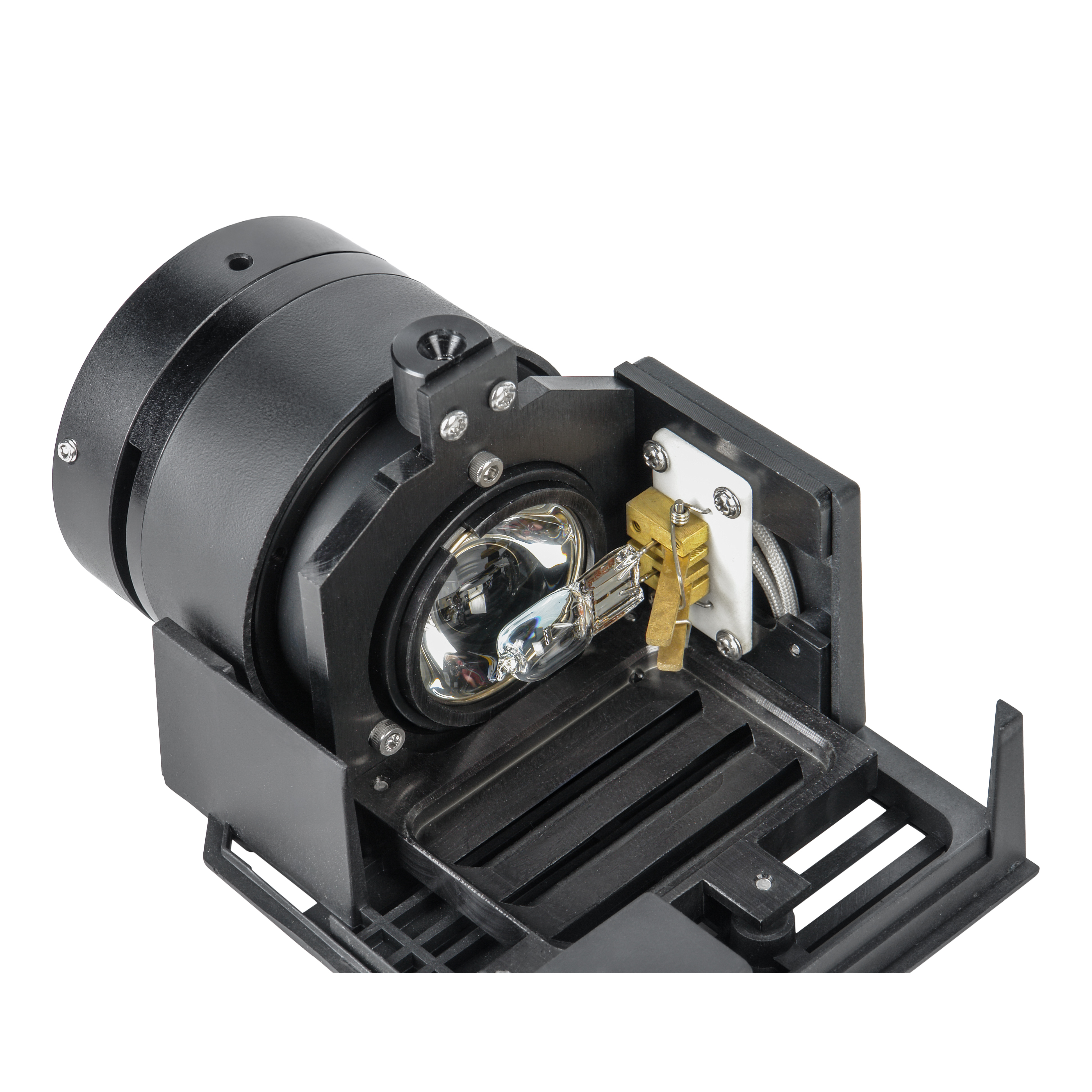

Осветитель микроскопа имеет схему Кёлера и состоит из вынесенного фонаря с галогенной лампой мощностью 50 Вт и коллектором, конденсора, центрируемой полевой и апертурной диафрагмы. Питание осветителя осуществляется от блока питания с регулировкой яркости, встроенного в основание.

Поляризованный свет

Благодаря возможности проводить исследования в поляризованном свете, на микроскопе можно изучать анизотропные свойства объектов, например, кристаллов, высокомолекулярных полимеров и жидких кристаллов. В промышленности в поляризованном свете часто исследуются остаточные напряжения материалов.

В базовый комплект микроскопа входят вращающийся поляризатор и анализатор, что позволяет проводить исследования методом простой поляризации. Поляризатор и анализатор представляют собой слайдеры, устанавливаемые в предназначенные для них слоты. Поляризатор имеет поворотную на 360⁰ оправу, плоскость поляризации анализатора постоянна. При работе с обычным светом поляризатор и анализатор из хода лучей могут быть выведены.

Применение камеры

Тринокулярная визуальная насадка микроскопа позволяет устанавливать камеру для просмотра изображений на внешнем мониторе, вывода данных на ПК, их сохранения, систематизации и дальнейшей обработки результатов исследований.

Камера устанавливается на адаптер с резьбой стандарта С-mount. В комплект поставки микроскопа входит адаптер с увеличением 1х, дополнительно могут быть приобретены адаптеры 0.25х, 0.5х, 0.65х и адаптеры для камер DSLR Nikon и Canon.

Между каналом визуализации и окулярами световой поток разделяется в соотношении 50:50 и не требует переключения. Благодаря этому возможно одновременное наблюдение в окуляры и вывод цифровых данных с камеры.

Окулярная камера в комплект поставки микроскопа не входит и приобретается отдельно. Выбрать и приобрести окулярную камеру можно как в нашем интернет-магазине, так и у наших дилеров.

Фокусировка

Инвертированная конструкция микроскопа предназначена для исследования габаритных объектов, поэтому предметный столик неподвижен, и фокусировка осуществляется перемещением по вертикали револьверного устройства с объективами.

Фокусировка производится с помощью механизма зубчато-реечной конструкции. Люфты механизма компенсированы демпфированием движущихся деталей. Общий диапазон хода механизма составляет 15 мм. Механизм фокусировки имеет двухступенчатую конструкцию, включающую приводы грубой и тонкой фокусировки. Рукоятки тонкой фокусировки за один оборот перемещают объективы на 0,1 мм. Шкала тонкой фокусировки имеет цену деления 0,001 мм и расположена на правой рукоятке.

Фокусировочный механизм имеет регулятор усилия хода грубой фокусировки, управляемый поворотным кольцом. Это позволяет настраивать комфортное усилие движения револьвера без его самопроизвольного опускания под собственной тяжестью.

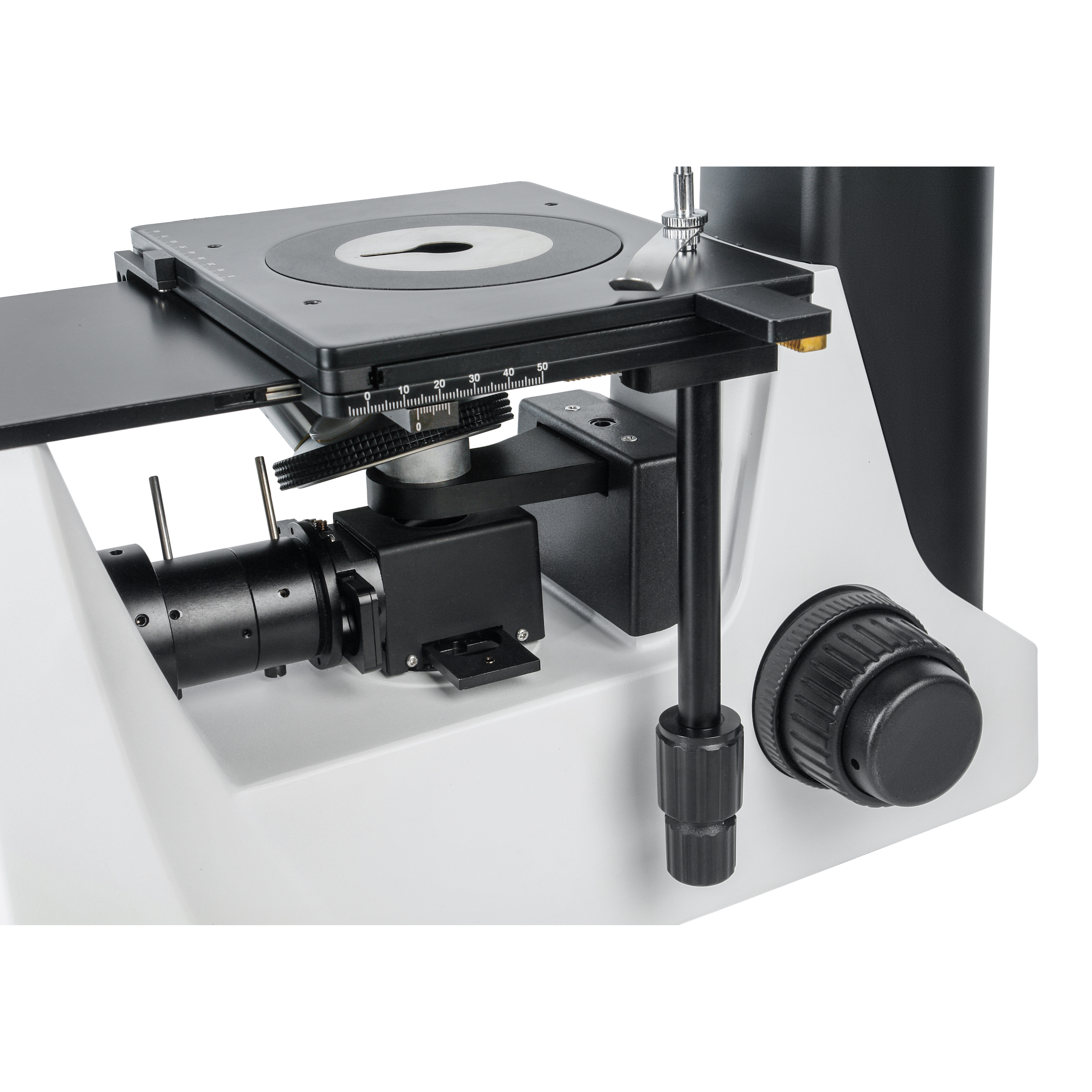

Предметный столик

Механический предметный столик расположен над объективами и предназначен для размещения крупных образцов. Столик имеет размеры 190х150 мм, и обеспечивает перемещение объекта в диапазоне X-Y до 50-80 мм. Перемещение по осям X-Y осуществляется демпфированными зубчато-реечными механизмами и управляется рукоятками с коаксиальным приводом. Для исследования разнообразных объектов столик имеет центральное отверстие диаметром 110 мм для предметных вставок. На рабочую поверхность столика нанесено стойкое к повреждениям антибликовое керамическое покрытие.

Конструкция

Микроскоп имеет полностью металлическую конструкцию, базирующуюся на литом штативе без остаточных напряжений. Все детали механизмов изготовлены на высокоточном оборудовании из конструкционных сплавов высокого качества. Конструкция микроскопа гарантирует надежность конструкции, стабильность работы и точность настроек. Основание и штатив микроскопа имеют износостойкое антистатическое покрытие.

Особенности

  • Инвертированное строение для исследования крупных образцов.
  • Оптическая схема «бесконечность» и металлографические объективы планахроматы.
  • Система прямого освещения предмета отраженным светом через объектив.
  • Осветитель на галогенной лампе мощностью 50 Вт в вынесенном фонаре.
  • Исследования в поляризованном свете в стандартной комплектации.
  • Револьвер на 5 объективов.
  • Канал визуализации с адаптером С-mount для камеры.
  • Прецизионная точность фокусировки и перемещения.

Микроскоп Микромед МЕТ LED
Тип инвертированный
Увеличение в базовой комплектации 100х-800х
Увеличение с дополнительной оптикой 25х-1600х
Оптическая схема бесконечность (∞)
Визуальная насадка
Тип тринокулярная Зидентопфа
Угол наклона окулярных тубусов 30⁰
Собственное увеличение
Посадочный диаметр окуляров 30,0 мм
Регулировка межзрачкового расстояния 48-75 мм
Диоптрийная настройка ±5 дптр, на левом тубусе
Деление света 50:50
Объективы
Тип планахроматы с увеличенным рабочим расстоянием
Коррекция бесконечность (∞), рассчитаны на работу без покровного стекла
Парфокальная высота 45 мм
Установочный стандарт DIN
Объективы в комплекте 10x/0.25, 20x/0.40, 50x/0.70, 80х/0.80
Объективы дополнительно 5x/0.12, 100х/0.80
Револьверное устройство на 5 объективов, под предметным столиком
Окуляры
В комплекте WF 10х/22, WF 10х/20 Cross с удаленным зрачком
Дополнительно WF 5х/18, WF 16х/13 Plan
Посадочный стандарт видеоокуляра C-mount
Адаптер для видеоокуляра 1х в комплекте
Осветитель отраженного света
Тип Кёлера с прямой подсветкой через объектив
Полевая диафрагма регулируемая ирисовая
Апертурная диафрагма регулируемая ирисовая
Поляризатор слайдер с поворотным на 360⁰ поляризатором
Анализатор выдвижной

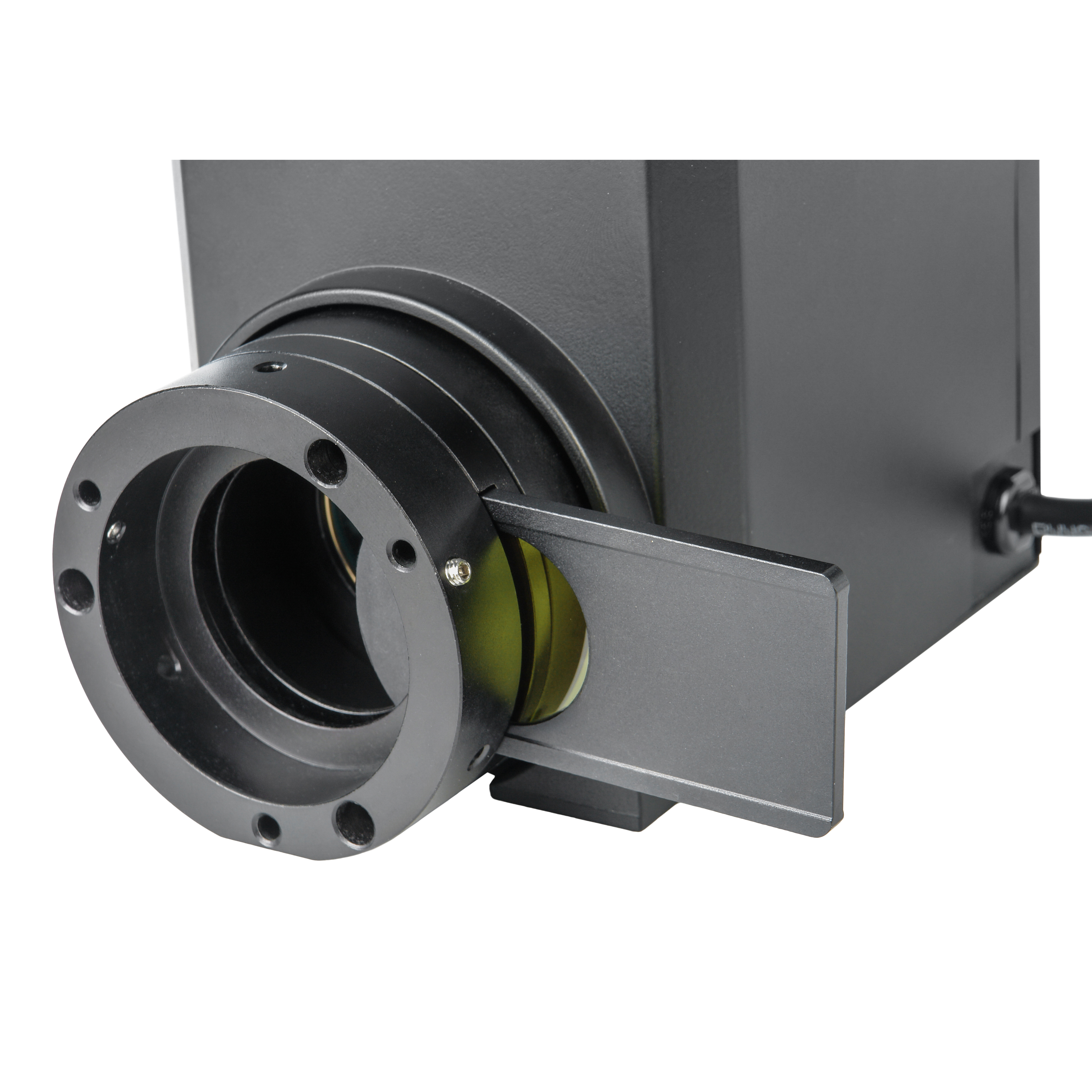

Светофильтры вставные B, G, Y
Источник света галогенная лампа 50 Вт
Регулировка яркости 0-100%, бесступенчатая
Особенность лампа и коллектор в вынесенном фонаре
Механизм фокусировки
Тип зубчато-реечный, демпфированный
Рукоятки фокусировки коаксиальные, грубой и тонкой фокусировки
Диапазон перемещения механизма 15 мм
Величина хода тонкой фокусировки 0,1 мм/оборот
Цена деления тонкой фокусировки 1 мкм
Регулировка усилия фокусировки коаксиальный механизм
Предметный столик
Тип механический, двухкоординатный
Размер рабочей поверхности 190х150 мм
Управление коаксиальный привод X-Y
Диапазон перемещение образца X-Y 50-80 мм
Предметные вставки Ø110 мм
Условия эксплуатации
Электропитание сеть переменного тока 100-240 В, 50-60 Гц
Рабочий диапазон температур +5⁰С…+40⁰С
Рабочий диапазон отн. влажности 20-90%
Габариты и вес
Размеры микроскопа 590х430х245 мм
Вес микроскопа 10,5 кг
Размеры в упаковке 320х660х540 мм
Вес в упаковке 16,3 кг

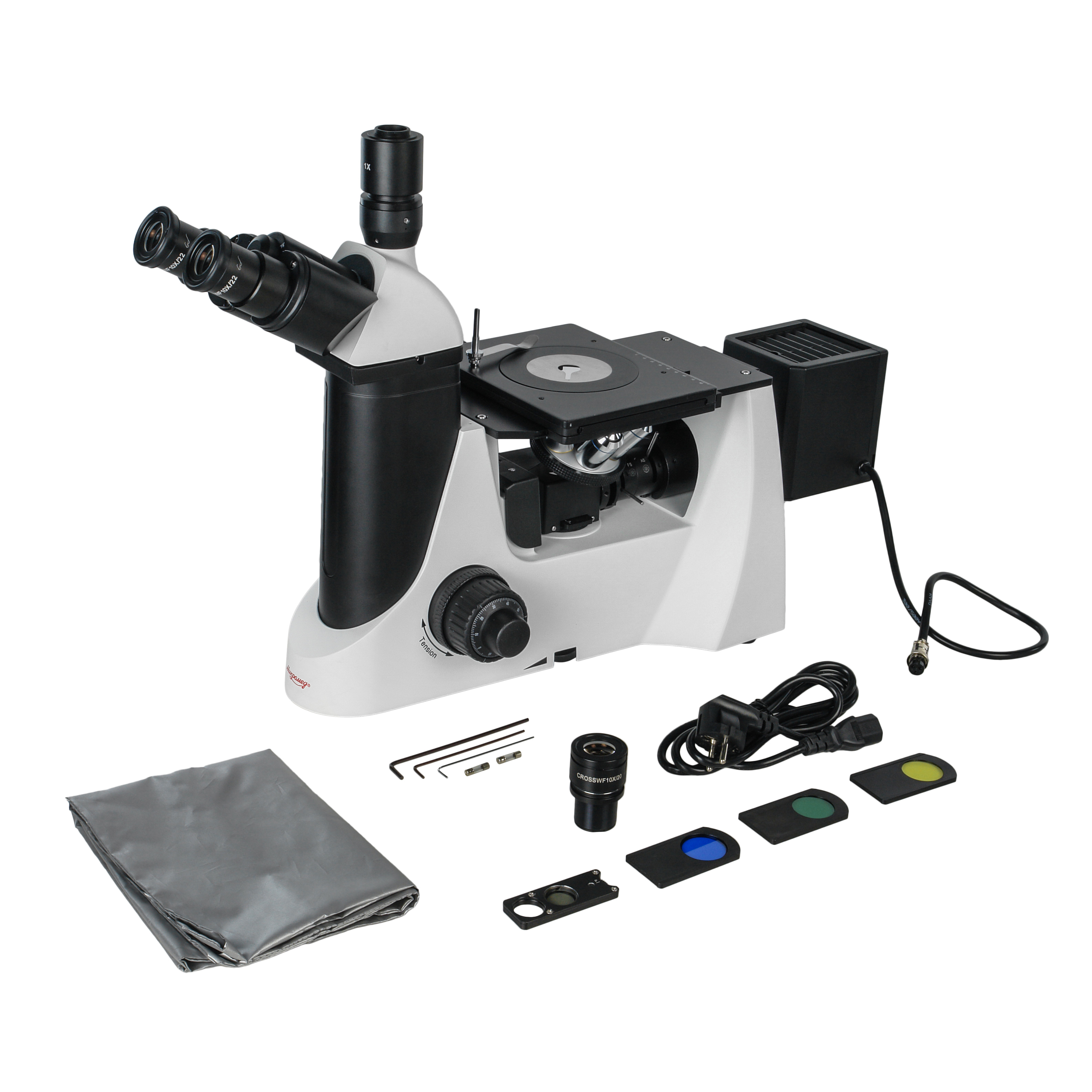

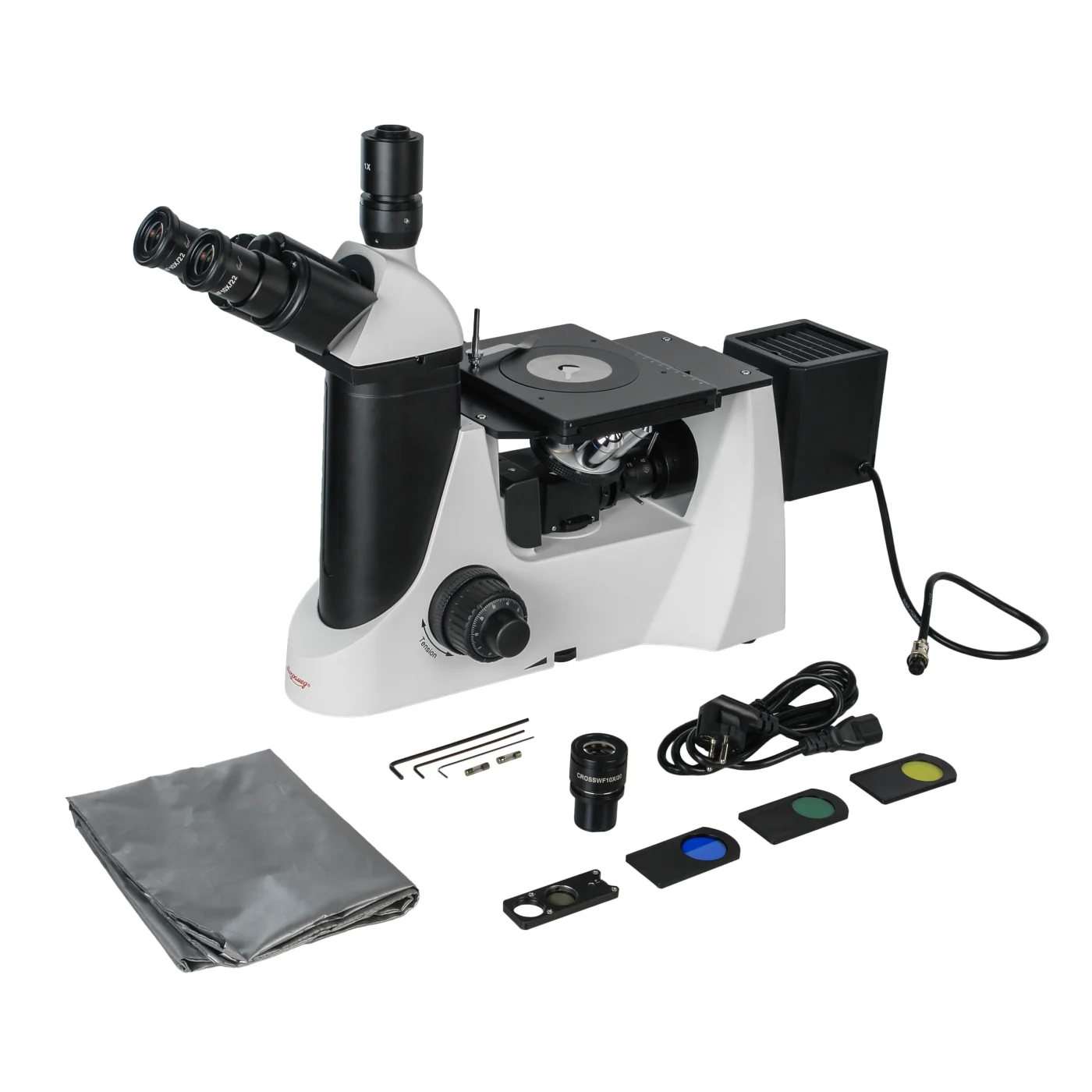

  • Инвертированный штатив с револьверным устройством, механизмом фокусировки, блоком питания и осветителем
  • Револьвер на 5 позиций объективов (установлен)
  • Насадка трнокулярная ICO Infinitive с наклоном тубусов 30⁰
  • Фонарь осветителя отраженного света с галогенной лампой и кабелем питания
  • Столик механический 190х150 мм с коаксиальным механизмом перемещения X-Y в диапазоне 50-80 мм (установлен)
  • Объектив LM PLAN 10x/0.25 ∞/0
  • Объектив LM PLAN 20x/0.4 ∞/0
  • Объектив LM PLAN 50x/0.70 ∞/0
  • Объектив LМ PLAN 80x/0.80 ∞/0
  • Окуляр WF 10х/22 с удаленным зрачком – 2 шт
  • Окуляр WF 10х/20 Cross с удаленным зрачком, со шкалой
  • Наглазники для окуляров – 2 шт
  • Пластина предметная Ø110 мм со вставкой
  • Поляризатор выдвижной, поворотный на 360⁰
  • Слайдер с анализатором (установлен)
  • Слайдер со светофильтром желтым
  • Слайдер со светофильтром синим
  • Слайдер со светофильтром зеленым
  • Адаптер С-mount 1х
  • Зажим пружинный
  • Кабель питания
  • Пылезащитный чехол
  • Ключ шестигранный 1,5 мм
  • Ключ шестигранный 2 мм
  • Ключ шестигранный 3 мм
  • Предохранитель запасной (вставка плавкая) – 2 шт
  • Руководство по эксплуатации

Дополнительно:
  • Объектив LМ PLAN 5x/0.12 ∞/0
  • Объектив LМ PLAN 100x/0/80 ∞/0
  • Окуляр WF 5х/18 с удаленным зрачком – 2 шт
  • WF 16х/13 Plan с удаленным зрачком – 2 шт
  • Калибровочный слайд для отраженного света (0,01 мм)
  • Видеоокуляр (камера) с ПО
  • Адаптер С-mount 0.65х
  • Адаптер С-mount 0.5х
  • Адаптер С-mount 0.25
  • Адаптер Nikon DSLR
  • Адаптер Canon DSLR
