МОНОКУЛЯРНЫЕ МИКРОСКОПЫ

Всем известно, что микроскоп, это прибор для получения увеличенных изображений предметов, невидимых невооружёнными глазами. Монокулярный же микроскоп, это микроскоп с одним тубусом и одним окуляром и наблюдение в такой микроскоп осуществляется одним глазом.

Подобная конструкция микроскопа – самая старая из всех. Первые микроскопы, появившиеся в 17 веке, были монокулярные, и оставались такими вплоть до середины 19 века, когда начали появляться первые бинокуляры – микроскопы с двумя тубусами и двумя окулярами.

КАКИЕ ОНИ БЫВАЮТ?

Подавляющее большинство монокулярных микроскопов имеют прямое строение.  Это значит, что предмет исследования находится под объективом. Они предназначены для исследования небольших предметов и образцов на предметных стеклах. Это наиболее распространенный тип микроскопов. К ним относятся учебные и биологические микроскопы.

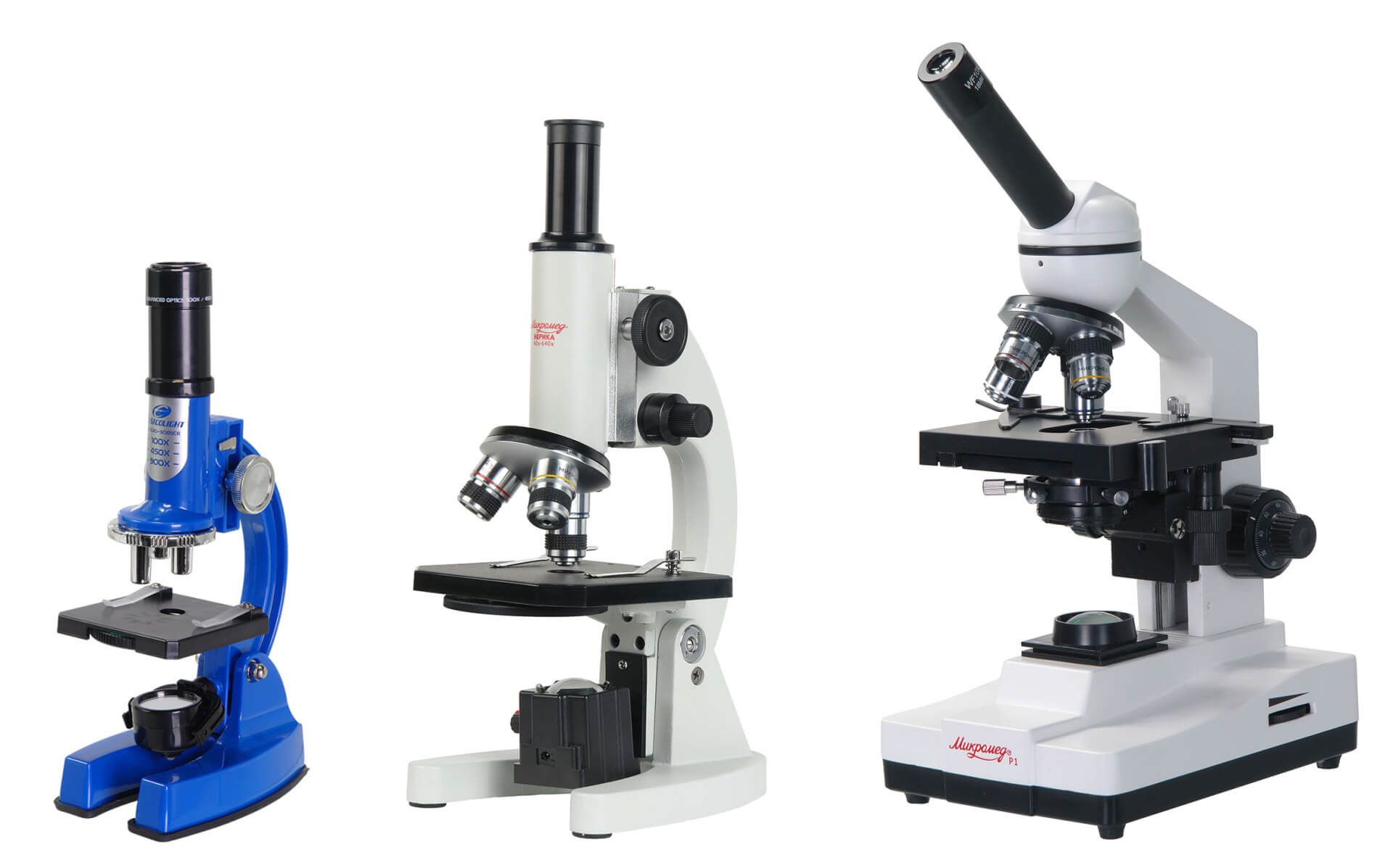

Детский, учебный и биологический – все эти микроскопы монокулярные.

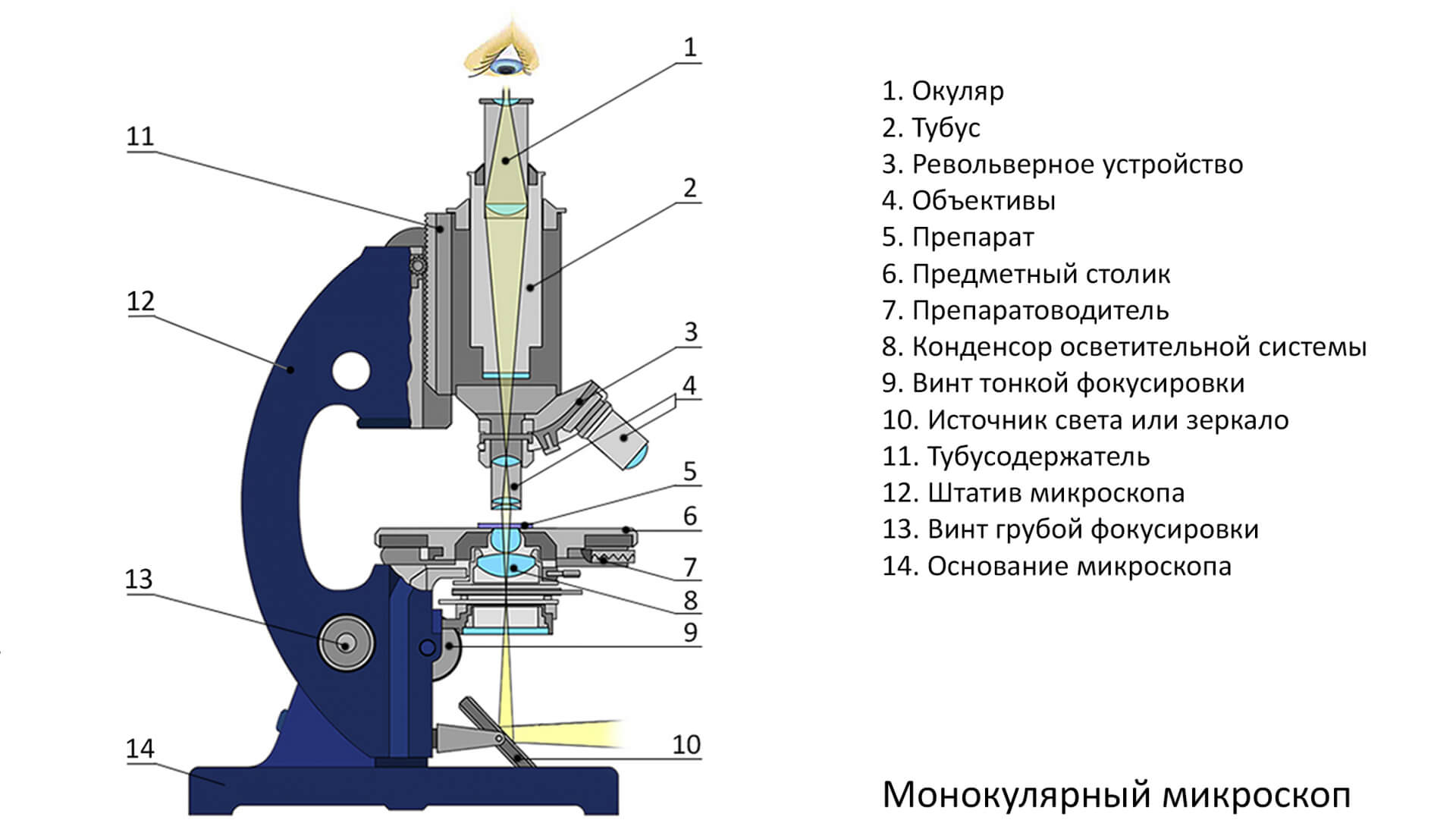

УСТРОЙСТВО МОНОКУЛЯРНОГО МИКРОСКОПА

ОСНОВНЫЕ МЕТОДЫ ИССЛЕДОВАНИЙ

Метод светлого поля

Заключается в исследовании образцов в прямом проходящем или отраженном свете. Осветитель располагается под исследуемым образцом или над образцом для отраженного света. Этот метод применяется для исследования большинства небольших объектов, способных пропускать или отражать свет. Это самый распространенный метод в биологии, медицине, фармакологии, ботанике. Применяется при работе с большинством микроскопов.

Метод темного поля

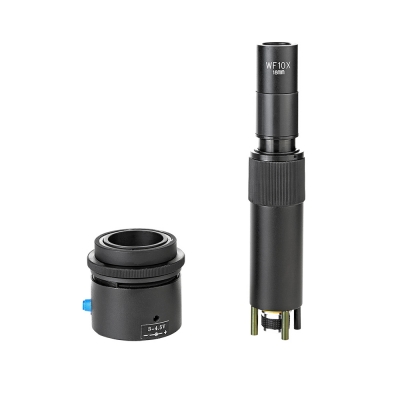

Предназначен для исследования образцов в проходящем свете. Этот метод применяется в случаях, когда объект крайне плохо рассеивает свет и в светлом поле с достаточным контрастом его не увидеть. Часто исследования в темном поле применяются в случаях, когда образец не может быть окрашен. Для исследований по этому методу используется специальный конденсор темного поля, устанавливаемый на микроскоп вместо стандартного конденсора. Суть метода заключается в том, что объект освещается пустотелым световым конусом и прямой свет при этом объект не освещает. Подсветка объекта происходит только светом, рассеянным средой. В результате в окуляр виден светящийся объект на темном фоне. Применяется чаще всего в биологии при исследовании живых клеток и тканевых культур. Среди монокулярных микроскопов по этому методу могут работать многие микроскопы со съемным конденсором, например Микромед 1 (вар. 1-20).

ГЛАВНЫЕ ХАРАКТЕРИСТИКИ

Увеличение

Увеличение светового микроскопа, это произведение увеличения объектива на увеличение окуляра. Например, увеличение микроскопа с объективом 20х и окуляром 10х составит 200х.

На практике в одном микроскопе для разных задач могут использоваться различные объективы, поэтому увеличение микроскопа может быть изменено. Микроскопы оборудуются револьверным устройством и на нем может быть установлено от трех до пяти объективов. Изменение увеличения производится поворотом револьвера, или сменой окуляра.

Современные объективы и окуляры микроскопов выпускаются со стандартизованными величинами увеличений. Линейка самых распространенных увеличений объективов – 4х, 10х, 20х, 40, 60х, 100х. Окуляров – 5х, 10х, 12.5х, 16х, 20х.

Предел разрешения

Предел разрешения любого светового микроскопа, это наименьшее расстояние между двумя точками предмета, при котором они различимы как отдельные объекты, и передаются микроскопом именно как две точки. Это связано с ограничениями, вносимыми самой природой света, и прежде всего дифракцией.

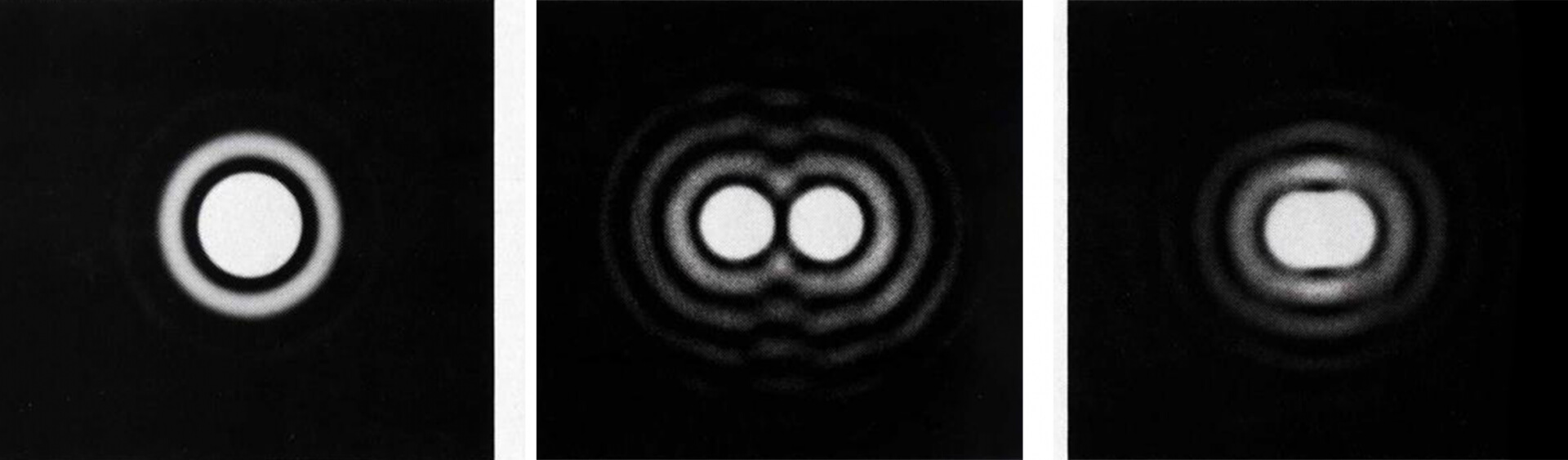

Иллюстрация предела разрешения - дифракционные картины ярких точек.
Слева – точка превращается дифракцией в круг. В середине – расстояние между точками близко к пределу разрешения и точки еще различимы. Справа - расстояние стало меньше дифракционного предела, точки слились и по отдельности не различимы.

Оптический микроскоп при работе в видимом глазом диапазоне 0,38 – 0,78 мкм способен различать расстояние между точками предмета не более 0,25 микрон (0,00025 мм), поэтому максимальное увеличение микроскопа, которое теоретически возможно получить, составляет около 2000х. Но на практике эта величина значительно меньше.

Полезное увеличение

Полезное увеличение, это оптимальное увеличение, зависящее от сочетания разрешающих способностей микроскопа и глаза наблюдателя.

Это увеличение, при котором от предмета, имеющего размер равный пределу разрешения микроскопа, получается изображение, размер которого равен пределу разрешения глаза.

При записи изображения на цифровую камеру, полезное увеличение будет зависеть уже от разрешения сенсора. Поэтому использовать увеличения которые создают изображения размером меньше предела разрешения не имеет никакого смысла, так как никаких дополнительных деталей увидеть или записать все равно не удастся, как не старайся.

Размер поля зрения

Поле зрения – это размер области в пространстве предметов, которую можно увидеть через окуляр с качеством изображения соответствующим характеристикам микроскопа. Зависит от размера поля зрения окуляра и увеличения микроскопа - размер линейного поля микроскопа тем меньше, чем больше увеличение микроскопа. Поле зрения микроскопа не зависит от увеличения окуляра.

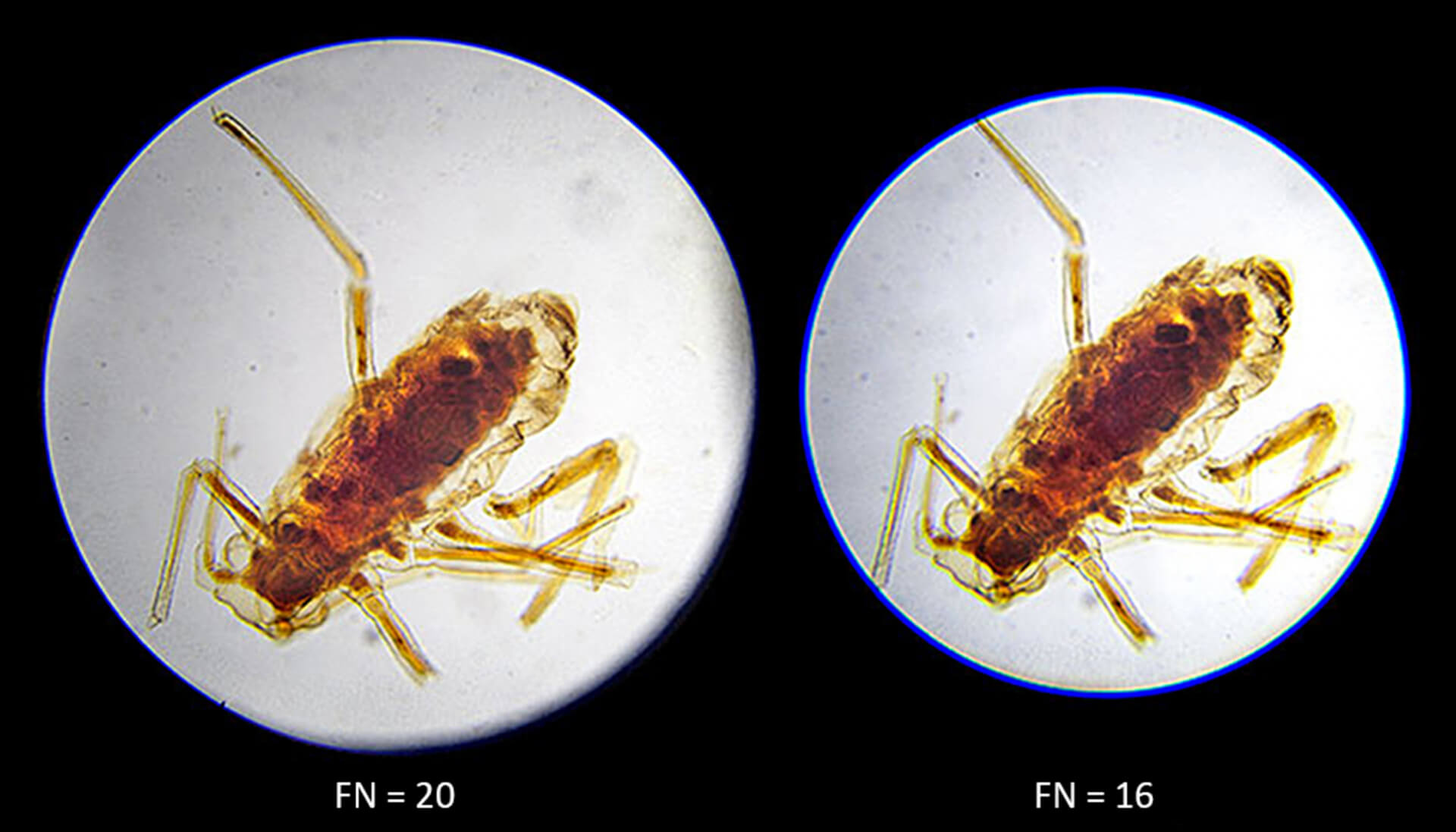

Размер поля зрения при одинаковом увеличении. Использованы окуляры с разным размером поля зрения – 20 и 16 мм. Линейные размеры изображения при этом одинаковы.

МИНУСЫ МОНОКУЛЯРНЫХ МИКРОСКОПОВ:

ПЛЮСЫ МОНОКУЛЯРНЫХ МИКРОСКОПОВ:
