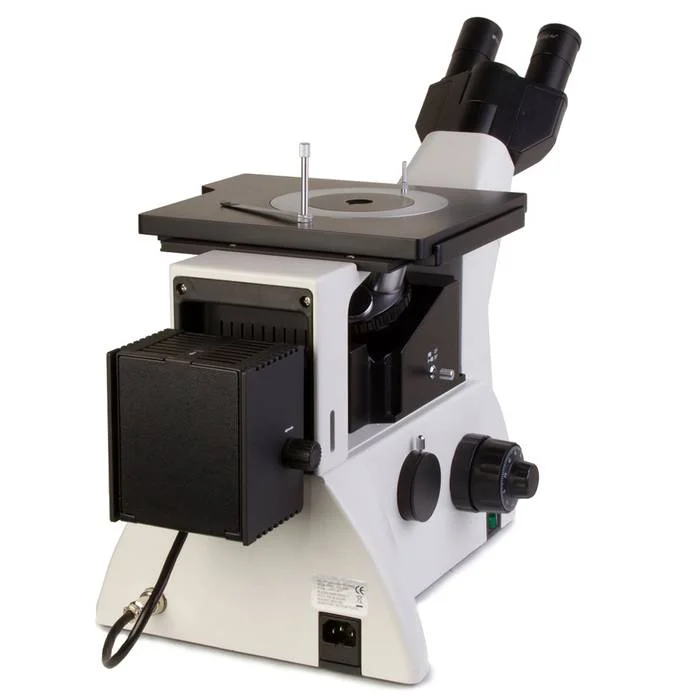

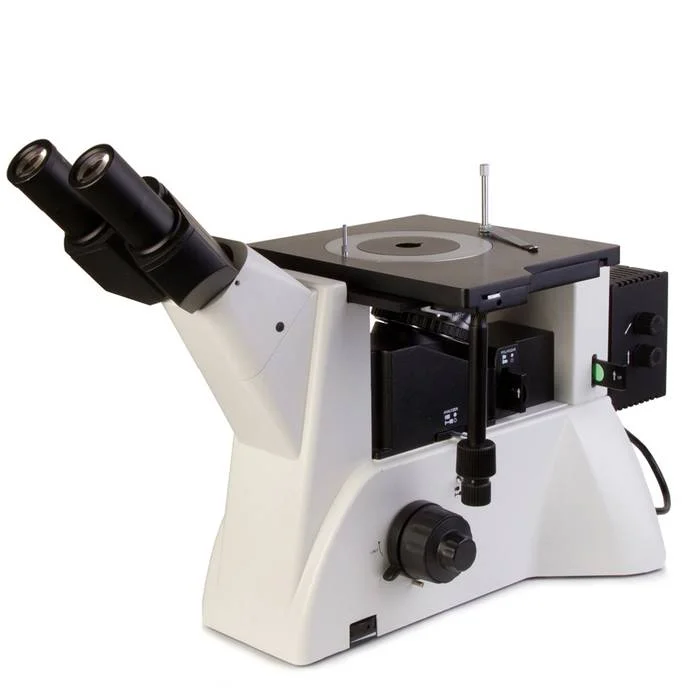

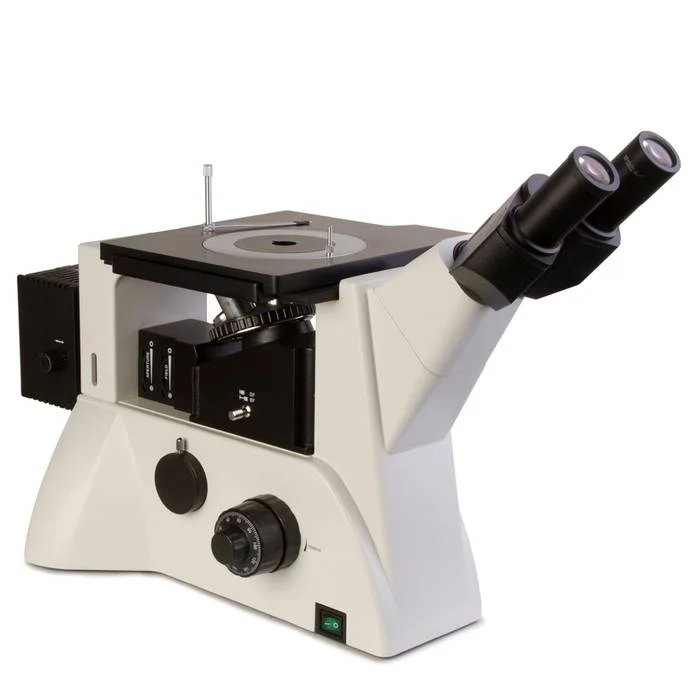

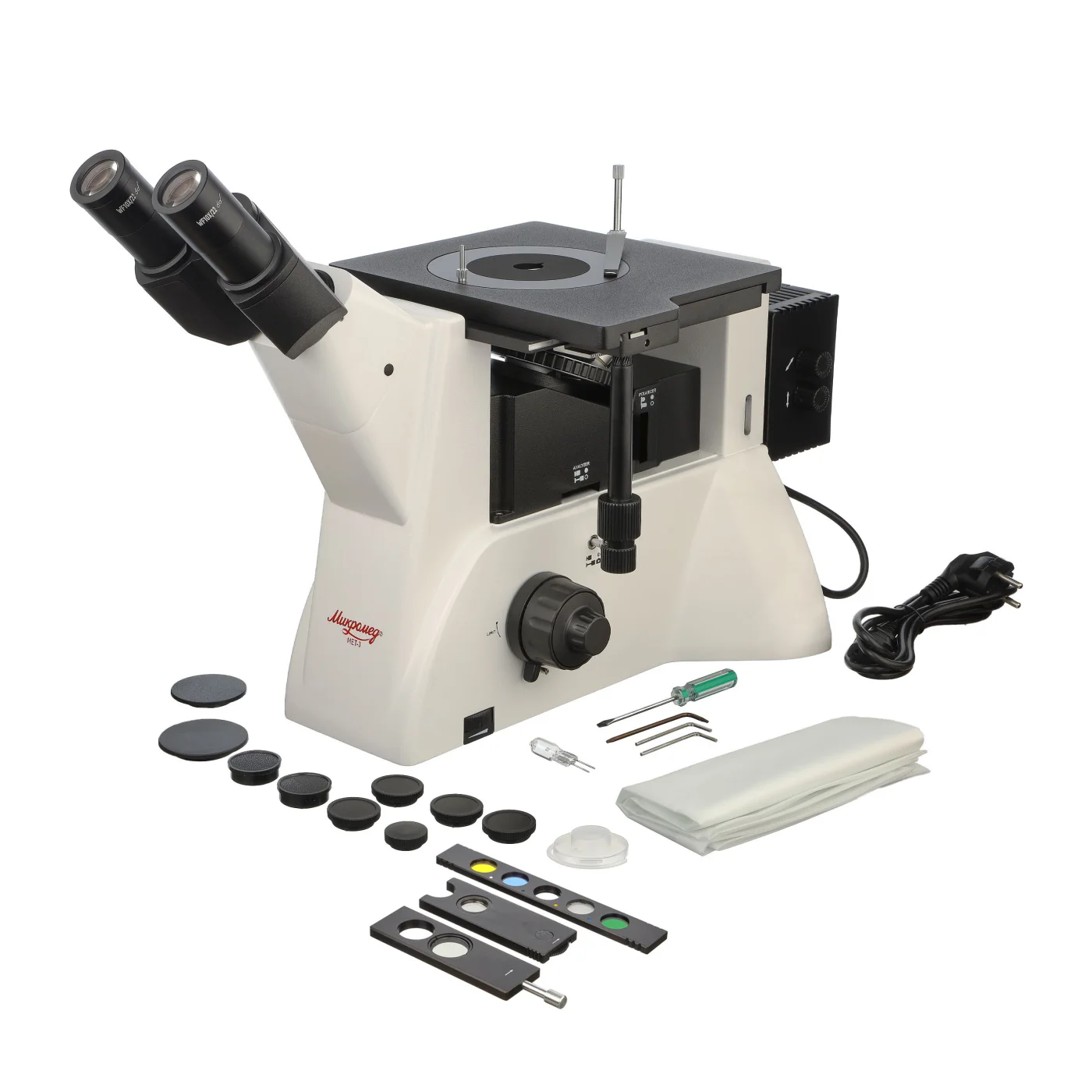

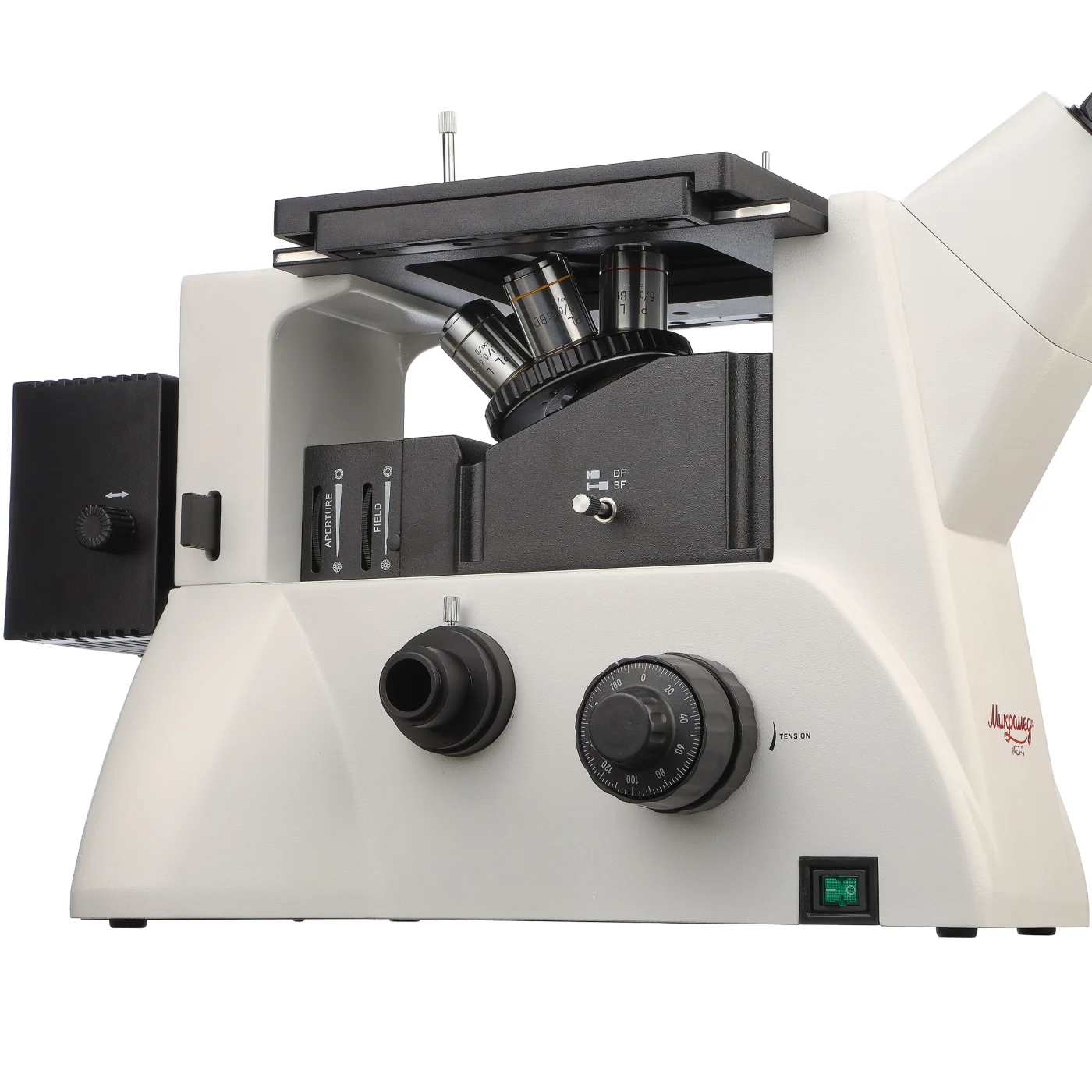

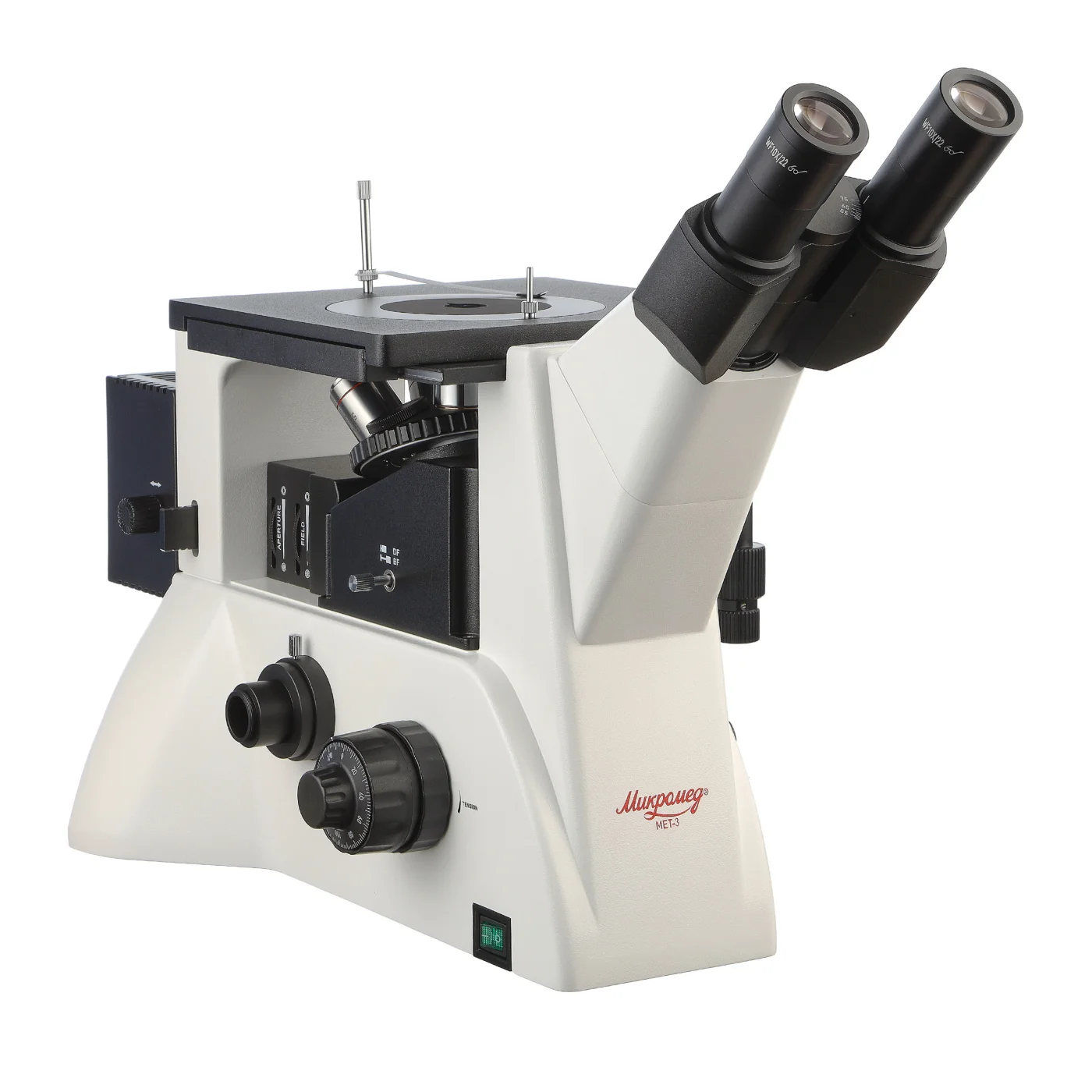

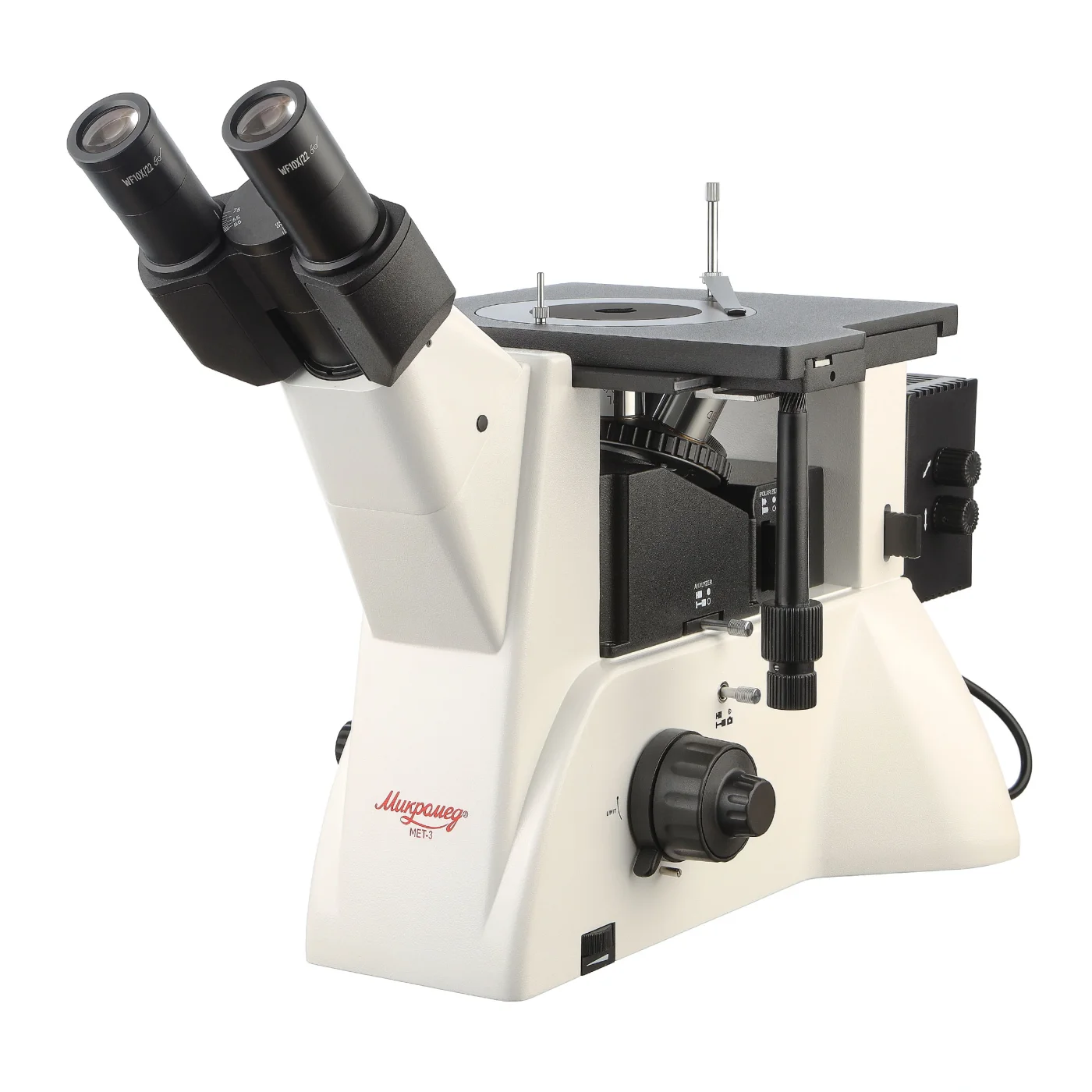

Микроскоп Микромед МЕТ-3

Микроскоп Микромед МЕТ 3 предназначен для изучения микроструктур металлов и сплавов, геолого-рудных исследований и для контроля качества изделий на производстве. Исследования могут проводиться как в обыкновенном, так и в поляризованном отраженном свете. Микроскоп оснащен конденсором со встроенным переключаемым устройством темного поля, что позволяет проводить исследования двумя методами. Инвертированное строение микроскопа позволяет исследовать крупные объекты. Микроскоп Микромед МЕТ 3 широко используется в лабораториях предприятий металлургической, микроэлектронной, химической, машиностроительной промышленности, а также применяется в криминалистике и в высших учебных заведениях. Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.

Оптика высокого класса

Микроскоп Микромед МЕТ 3 имеет оптическую схему, скорректированную на бесконечность и включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства светлого поля, опак -иллюминатор для прямого освещения объекта наблюдения и переключаемый светоделитель для распределения светового потока между окулярными тубусами и каналом визуализации. Также в оптическую схему микроскопа входит устройство темного поля. В оптическом канале микроскопа предусмотрены устройства для поляризации света. Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей.

Благодаря модульной конструкции, микроскоп Микромед МЕТ 2 легко модернизировать и обновлять.

Высокая информативность исследований

В базовый комплект микроскопа Микромед МЕТ 3 входят четыре объектива с планахроматической коррекцией, предназначенные для наблюдений как в светлом, так и в темном поле – 5х/0.12, 10х/0.25, 20х/0.40 и 50х/0.7. Объективы 20х/0.40 и 50х/0.7 имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца. Благодаря исправленной кривизне поля и сферической аберрации, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы имеют увеличенное фокусное расстояние, что позволяет получить большое рабочее расстояние. Увеличение микроскопа в базовой комплектации составляет 50х-500х. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов. Это позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.

Комфортное наблюдение

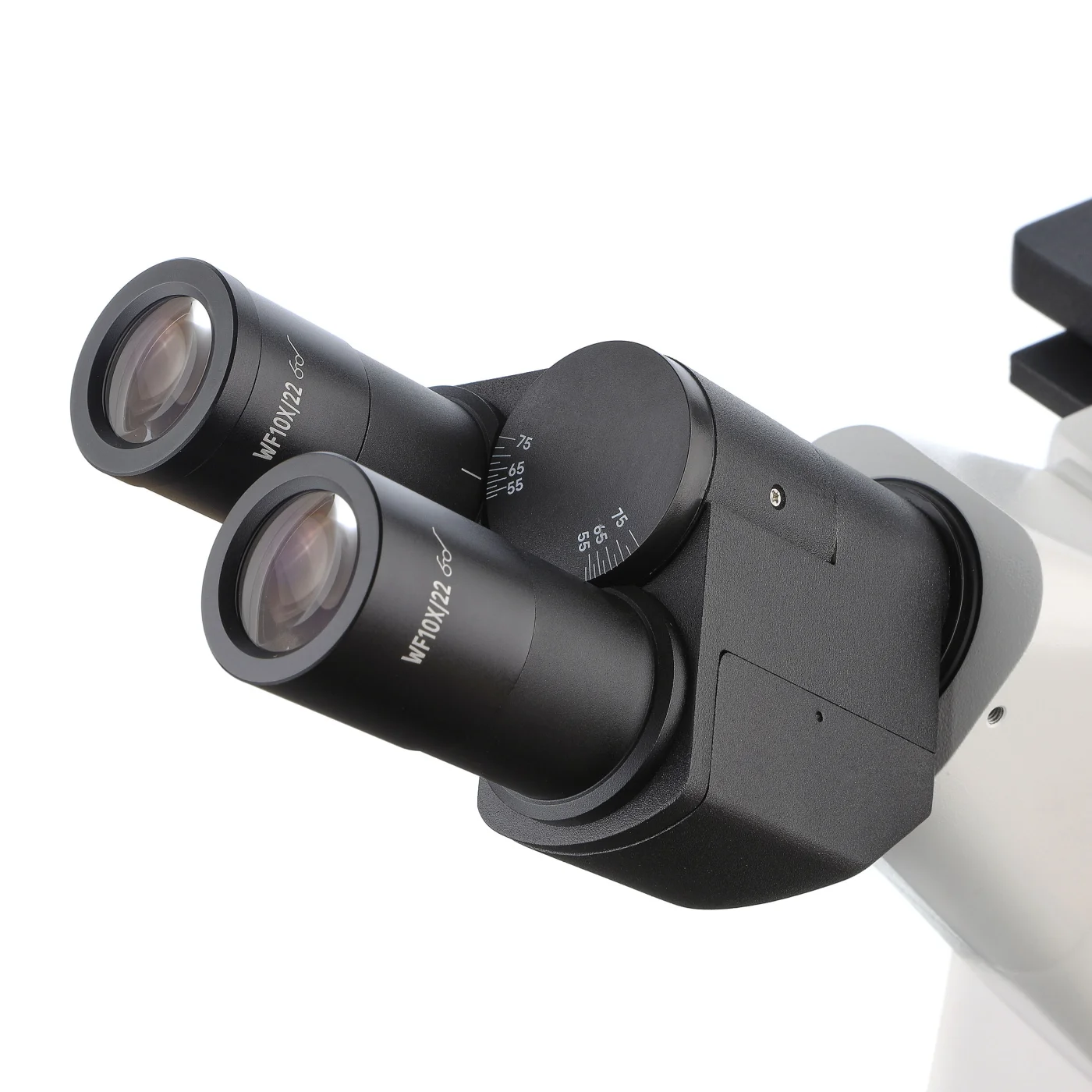

Микроскоп комплектуется широкопольным окуляром WD 10х/22 мм. Дополнительно с микроскопом могут использоваться окуляры 15х/15, 20х/12, 25х/10 и 10х/20 с измерительной шкалой. Все окуляры имеют вынесенный зрачок, благодаря этому возможно полноценное наблюдение всего поля зрения даже наблюдателю в очках. Все оптические детали изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей, что обеспечивает наблюдение контрастного и яркого изображения большого размера.

Оптический и цифровой

Микроскоп Микромед МЕТ 3 позволяет выводить изображения на внешний монитор и записывать файлы с помощью дополнительного видеоокуляра, устанавливаемого в оптический выход канала визуализации. Видеоокуляр устанавливается на адаптер стандарта С-mount, входящий в базовый комплект микроскопа. Видеоокуляр же в комплект не входит и приобретается отдельно. Выбрать и приобрести видеоокуляр можно как в нашем интернет-магазине, так и у наших дилеров.

Профессиональное освещение

Осветитель отраженного света микроскопа Микромед МЕТ 3 предназначен для работы как с обычным светом, так и поляризованным. В нем использована схема прямого освещения предмета через объектив. Для этого используется опак-иллюминатор, благодаря чему создается высокая интенсивность освещения строго в размер поля исследуемого участка. Опак-иллюминатор направляет свет, отраженный от объекта, на окулярные тубусы, и одновременно свет источника от конденсора через объектив микроскопа направляет на объект исследования. Свет в подобной системе падает на предмет точно в вертикальном направлении, что особенно важно для полированных образцов в металлографии и петрографии.

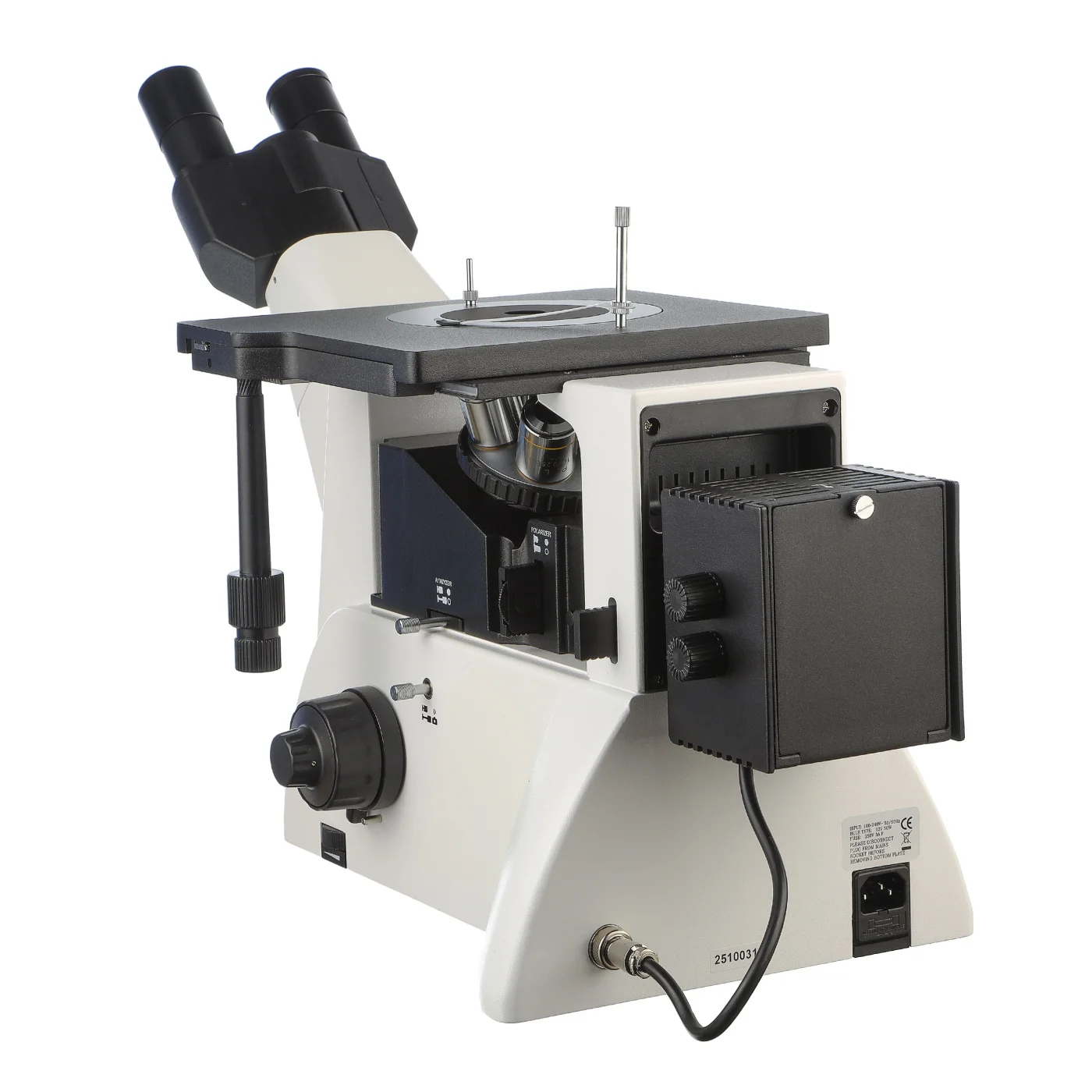

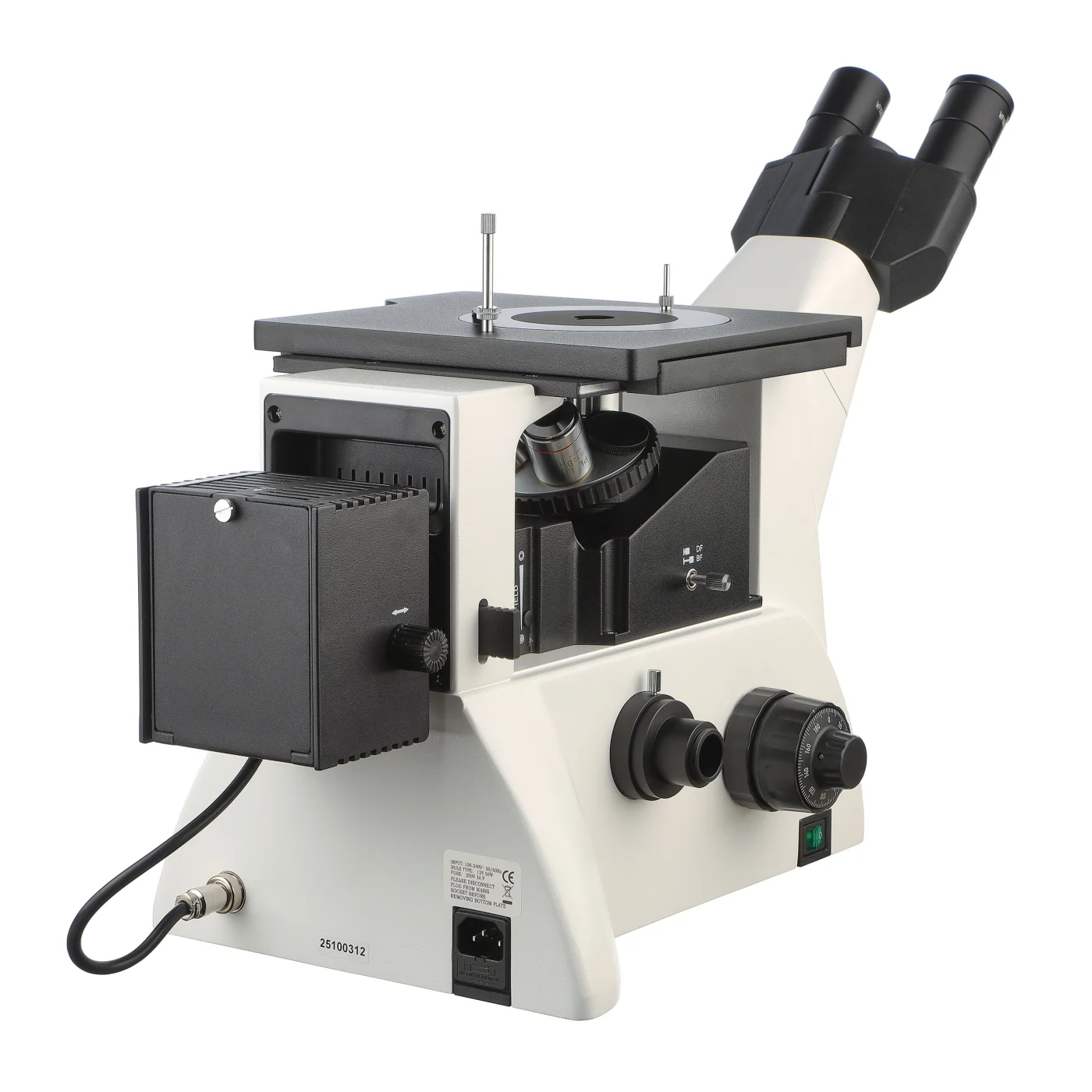

Осветитель микроскопа состоит из фонаря с галогенной лампой, коллектора с центрируемой полевой диафрагмой и конденсора с апертурной диафрагмой. В качестве источника света используется галогенная лампа с регулировкой яркости свечения с блоком питания, встроенным в основание микроскопа. Лампа имеет регулировочные винты для настройки равномерного освещения и может перемещаться в 3-х направлениях – вперед/назад, вверх/вниз и влево/вправо.

Разнообразные методы исследований

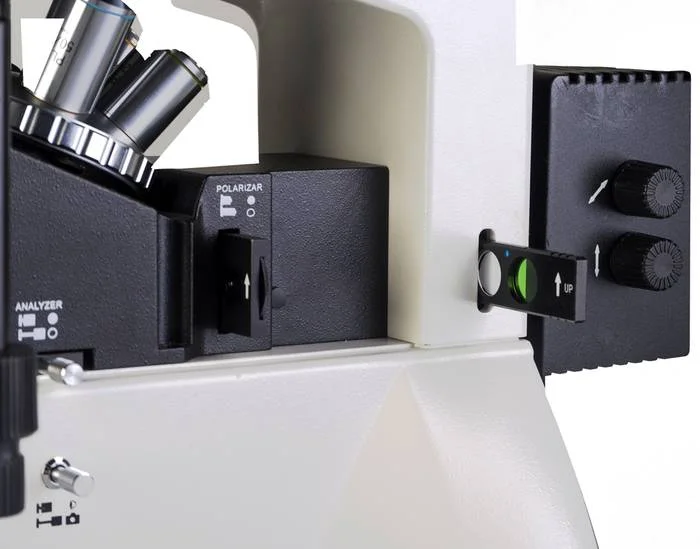

Благодаря возможности проводить исследования в поляризованном свете, можно обнаруживать и изучать анизотропные свойства объектов, например, кристаллов, жидких высокомолекулярных полимеров, жидких кристаллов и многое другое. Для работы в поляризованном свете используется выдвижной поляризатор с возможностью вращения на 0-360⁰ и выдвижной анализатор с постоянной плоскостью поляризации. При работе с обычным светом поляризатор и анализатор могут быть выдвинуты из хода лучей.

Также осветительная система микроскопа может переключаться в режимы исследования по методам светлого или темного поля. Для этого предназначено встроенное темнопольное устройство, вводимое в ход лучей конденсора специальным переключателем на основании микроскопа.

Прецизионная фокусировка

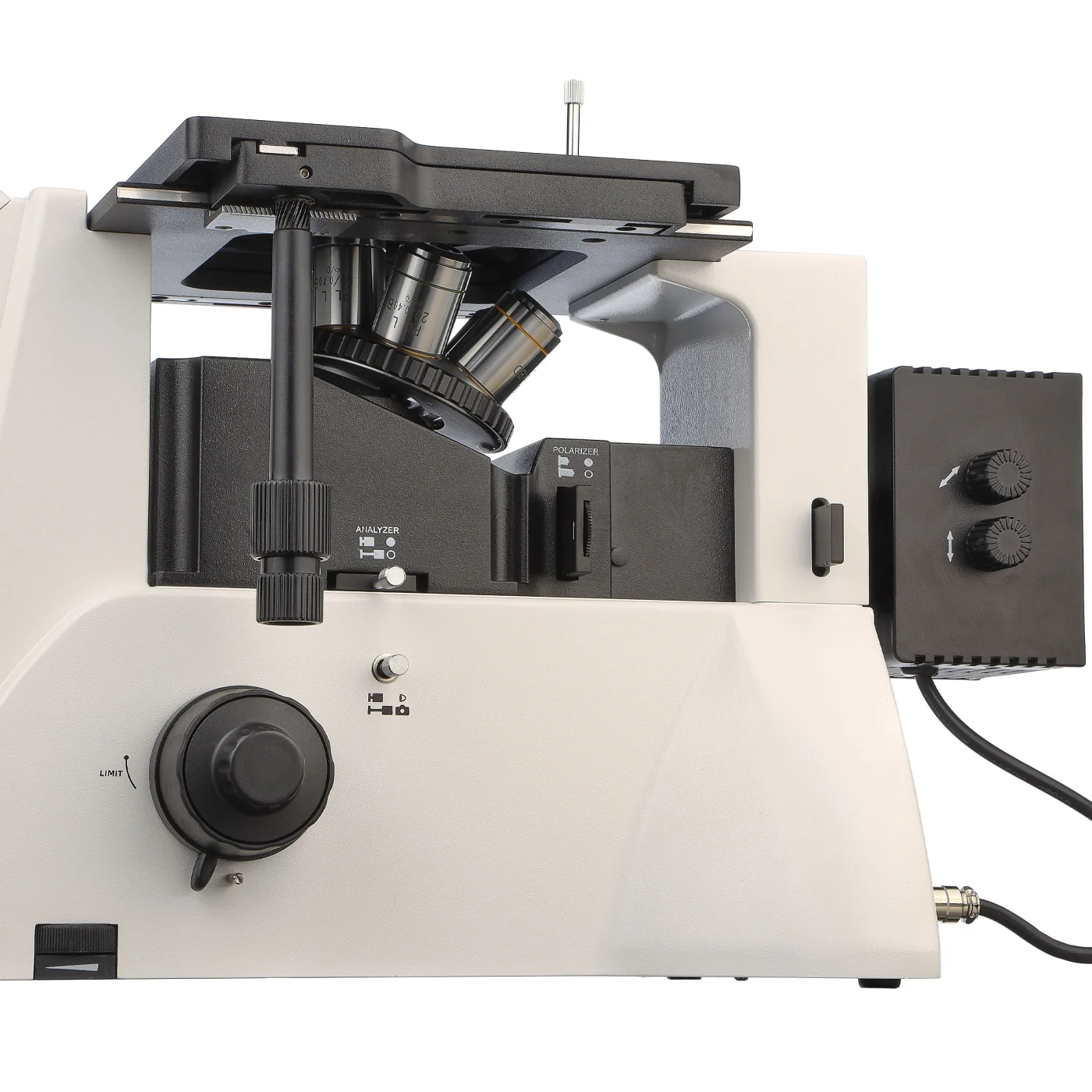

Инвертированная конструкция микроскопа Микромед МЕТ С предназначена для исследования габаритных объектов, поэтому его конструкция обеспечивает большой диапазон перемещения оптической головки. Фокусировка микроскопа осуществляется перемещением револьверного устройства по вертикали с помощью механизмов грубой и тонкой фокусировки. Перемещение производится с помощью зубчато - реечного механизма без люфтов. Рукоятки тонкой фокусировки имеют шкалу с ценой деления = 0,002 мм и за один оборот перемещают объективы на 0,2 мм. За один оборот рукояток грубой фокусировки перемещение составляет 38 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Механизм фокусировки снабжен ограничителем величины хода.

Точная и надежная механика

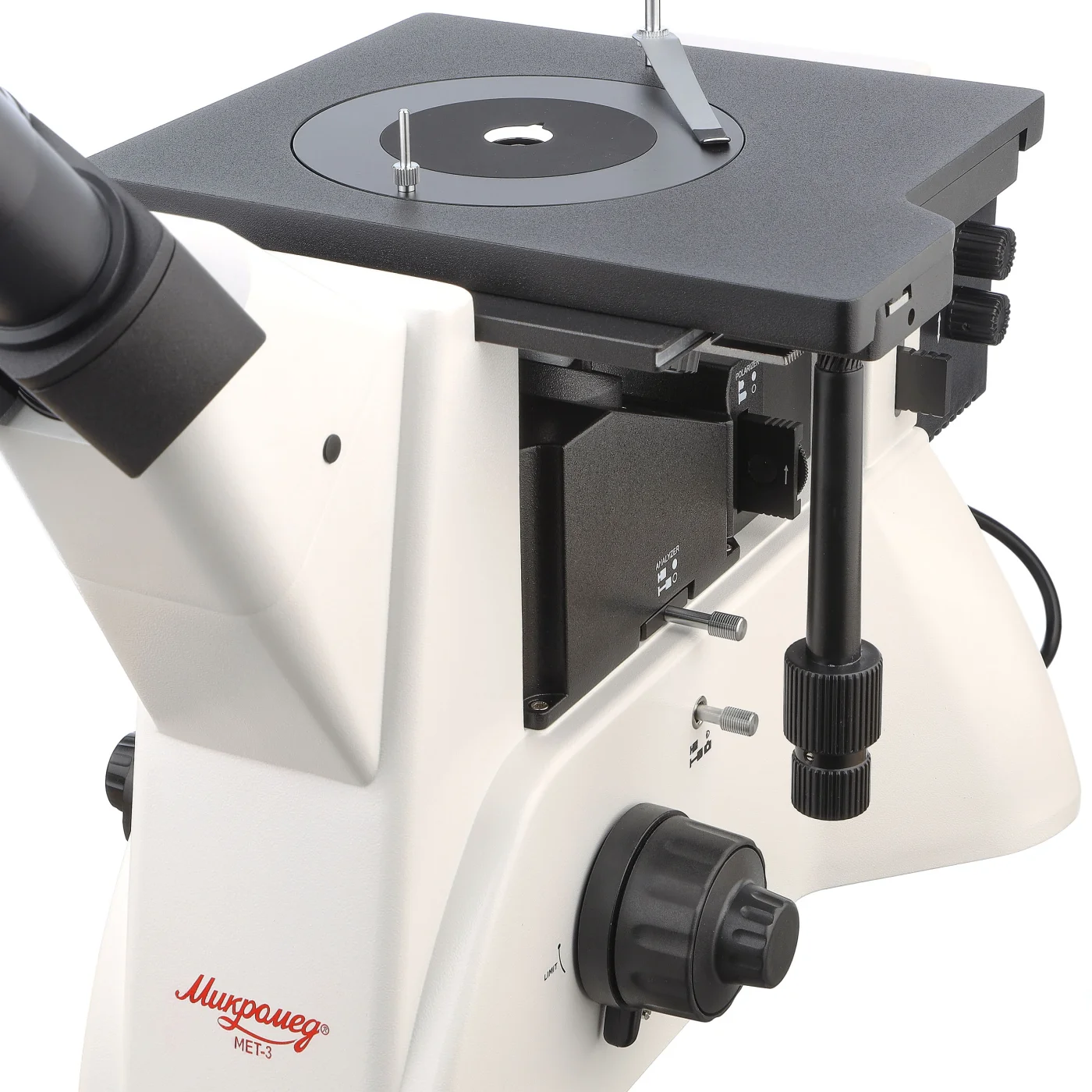

Предметный столик микроскопа Микромед МЕТ 3 расположен над объективами и имеет увеличенные размеры 242 мм x 200 мм. Механизм столика обеспечивает перемещение объекта по направлениям X / Y в диапазоне 30 / 30 мм. В отличие от прямых микроскопов, предметный столик расположен над объективом и допускает размещение крупных предметов. Для удобства исследования крупных объектов столик имеет центральную круглую поворотную вставку Ø130 мм со сквозным отверстием. Допустимая нагрузка на центральную часть столика составляет 2,0 килограмма.

Микроскоп имеет полностью металлическую ударопрочную конструкцию. Штатив и основание изготовлены методом литья под давлением из алюминиевого сплава. Конструкция микроскопа гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют износостойкое покрытие с антистатическими свойствами. Компактная и эргономичная конструкция делает микроскоп Микромед МЕТ 3 легким в эксплуатации и позволяет ему занимать минимальное рабочее пространство.
