ТРИНОКУЛЯРНЫЕ МИКРОСКОПЫ

Эти микроскопы сочетают в себе все преимущества бинокулярных микроскопов. Не случайно ведущие производители выпускают многие модели в бинокулярном и тринокулярном варианте.

В отличие от бинокуляров, тринокулярный микроскоп имеет специальный независимый канал для записи и просмотра изображений, поэтому такой микроскоп лучше других подходит для использования окулярных цифровых камер. Этот канал никак не связан с оптическими тубусами, поэтому параллельно с записью файлов в форматах фото и видео можно вести комфортное наблюдение обоими глазами, а при необходимости проводить измерения параметров образцов.

ДЛЯ ЧЕГО ОНИ НУЖНЫ?

Для всех случаев, когда необходимо использовать камеру, записывать или выводить изображения на внешний монитор, производить замеры и сохранять при этом возможность комфортного наблюдения обоими глазами – тринокулярные микроскопы именно для этого и предназначены. Но не только. Как известно, микроскопы могут использоваться для исследований не только в видимом диапазоне оптического излучения, но и в других, невидимых глазом диапазонах, например, в ультрафиолетовом (УФ) свете. В этом случае не обойтись без окулярной камеры, ведь с ее помощью можно не только записать нужный файл, но камера может выступить в роли преобразователя невидимого глазу изображения в электронное, выводимое на монитор для визуального исследования.

КАКИЕ ОНИ БЫВАЮТ?

Тринокулярные микроскопы существуют всех возможных видов - лабораторные, медицинские, стереоскопические, люминесцентные, поляризационные, металлографические, биологические, металлографические, и даже инвертированные микроскопы могут иметь тринокулярную конструкцию.

Также во истину безграничны и области применений тринокуляров - они широко используются для клинических исследований, в промышленности, в научных лабораториях, в фармацевтических компаниях, в специализированных учебных заведениях, в криминалистике и во всех случаях, когда требуется задокументировать результаты исследований.

ЧТО В НИХ ОСОБЕННОГО?

Главная особенность тринокулярных микроскопов – их третий тубус, или канал визуализации.

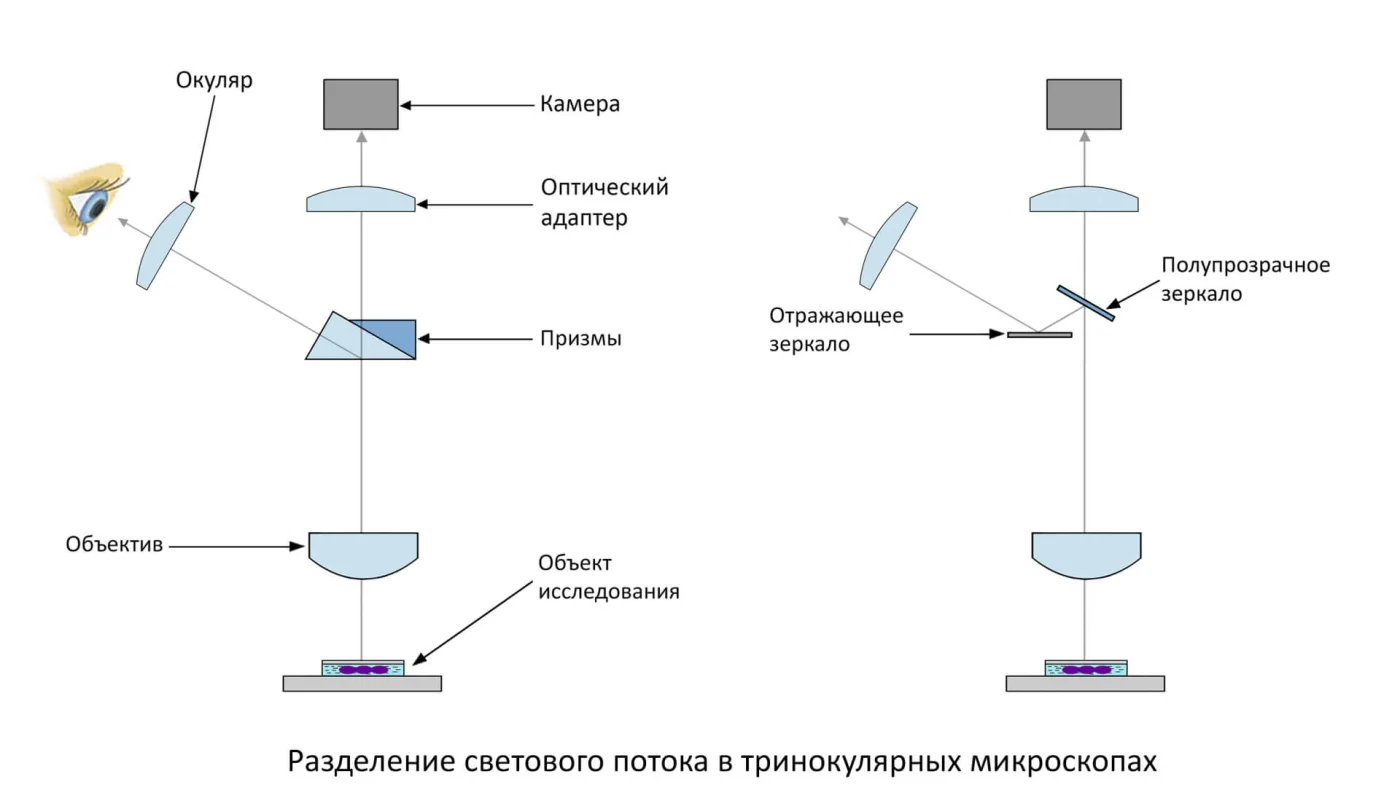

Для того, чтобы можно было наблюдать в оптические окуляры и использовать третий тубус в различных моделях используется оптический переключатель светового потока или простой светоделитель.

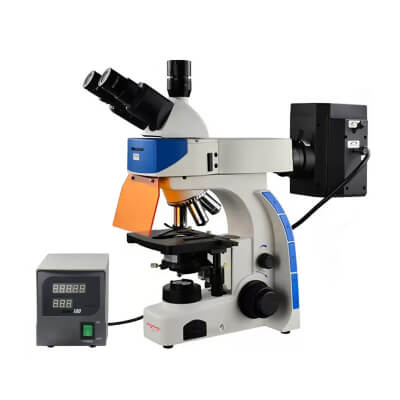

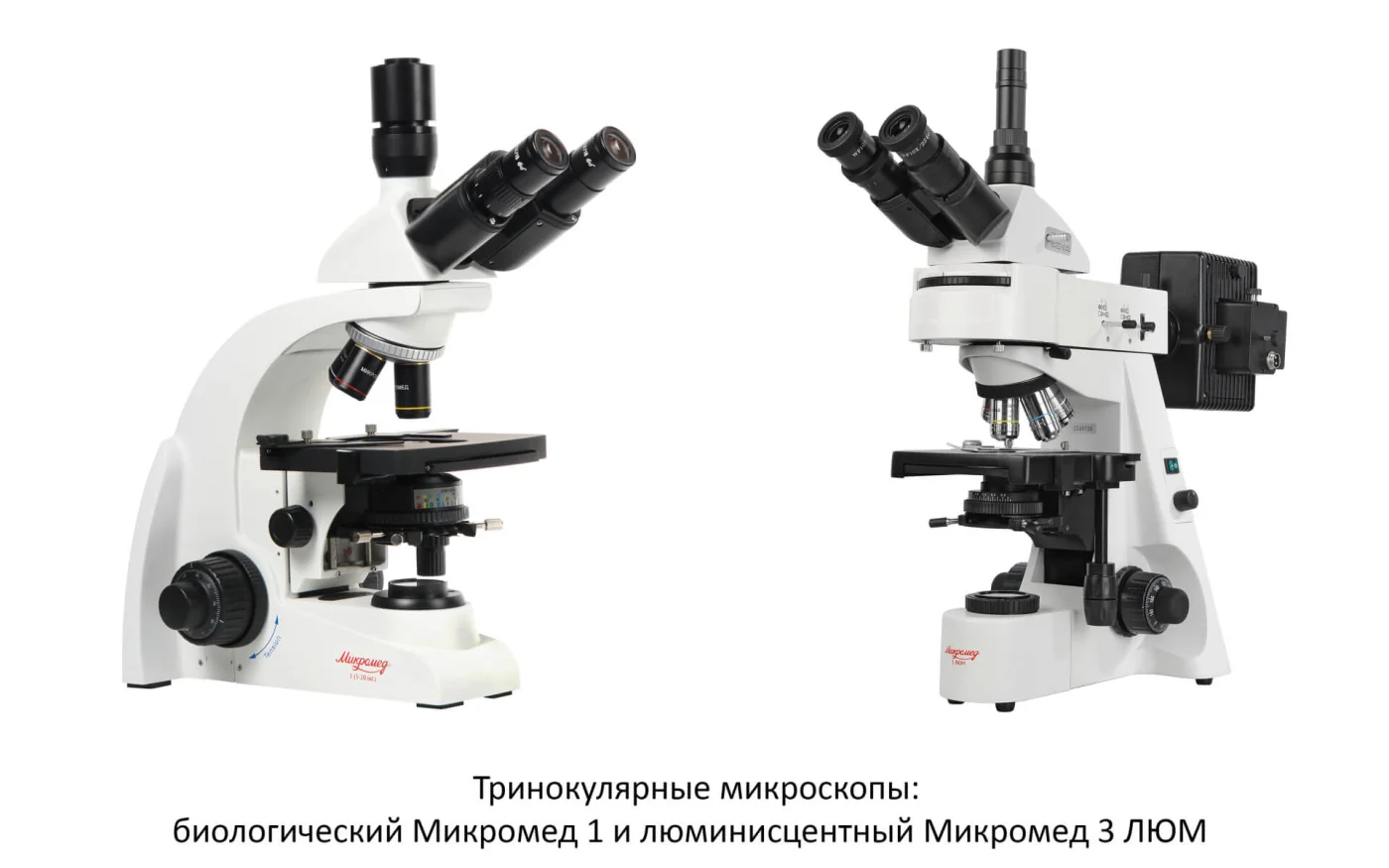

Оптический переключатель представляет собой призму, предназначенную для отклонения светового потока на определенный угол, обычно 30⁰ или 45⁰ - именно под этим углом расположены тубусы оптических окуляров. Призма вводится в световой поток с помощью специального рычажка. Такая конструкция имеет два режима работы – наблюдение в окуляры или запись с третьего тубуса. Это главный недостаток подобной системы. Несомненное достоинство заключается в том, что световой поток отраженный или прошедший через образец используется каждым каналом полностью. Подобную конструкцию имеет, например, люминесцентный тринокуляр Микромед 3 ЛЮМ, поляризационные микроскопы Микромед ПОЛАР 1 и Микромед ПОЛАР 2. РИС 3 Схема

Но есть модели микроскопов без переключателя, например, микроскопы Микромед 1, Микромед 2 и Микромед 3(U3). Такие микроскопы позволяют одновременно проводить визуальное наблюдение через оптические окуляры, и использовать цифровой канал. В этом основное достоинство такой конструкции. Недостатком же является то, что световой поток делится между оптическим и цифровым каналом с помощью зеркал, поэтому и света каждый канал получает меньше, чем создает осветительная система микроскопа.

КАК УСТАНОВИТЬ КАМЕРУ?

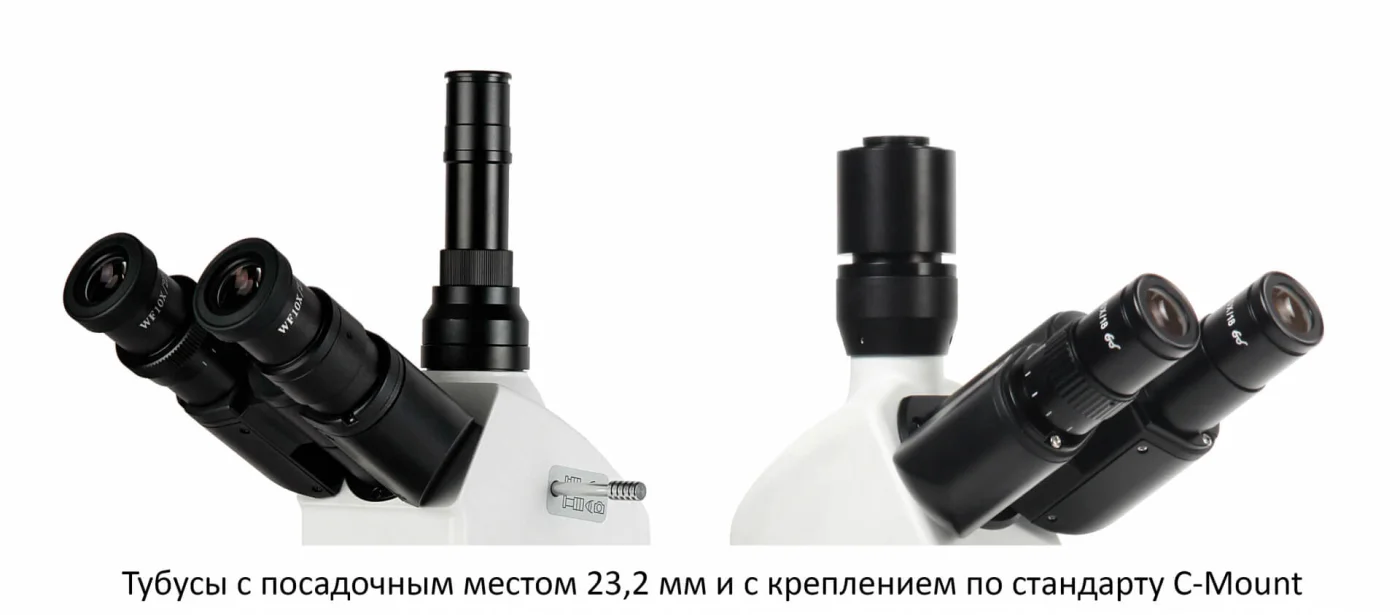

Третий тубус любого тринокулярного микроскопа специально предназначен для установки на него окулярной камеры. Поэтому посадочное место стандартизовано по DIN и соответствует всем камерам, предназначенным специально для микроскопов. Самый простой и распространенный посадочный размер тубуса 23.2 мм. Также широко применяется резьбовое крепление C-Mount. При использовании тубуса и камеры с посадочным размером 23.2 мм, камера просто вставляется в тубус. Более совершенная система крепления C-Mount предусматривает применение вместе с камерой оптических адаптеров различных увеличений для согласования сенсора с полем зрения объектива микроскопа. Крепление по стандарту C-Мount – старейшая и наиболее совершенная система крепления оптики не только в микроскопии, но и в большинстве систем видеорегистрации. Поэтому кроме окулярных камер адаптеры системы C-Mount позволяют подсоединить к микроскопу любую фото или видео камеру, имеющую крепление для оптики типа C-Mount.  Как правило, тубусы окулярных камер, вне зависимости от системы крепления, имеют возможность для подвижки камеры вдоль оптической оси с устройством для ее фиксации в нужном положении. Это необходимо для настройки точного соответствия фокусировки визуального и цифрового каналов.

КАК УСТРОЕН ТРИНОКУЛЯРНЫЙ МИКРОСКОП?

По своему устройству любой тринокулярный микроскоп, будь то прямой или инвертированный, мало чем отличается от аналогичного бинокулярного микроскопа. Разумеется, кроме визуальной насадки имеющий третий тубус с переключателем или делителем светового потока. Микроскопы модульной конструкции позволяют модернизировать его базовую конфигурацию в зависимости от задач. К таким микроскопам относятся многие микроскопы торговой марки Микромед, предназначенные для профессиональных исследований.

Поскольку тринокулярный микроскоп должен обеспечивать одновременное наблюдение в окуляры и запись файлов с разделением светового потока, то особое значение в таких микроскопах уделено качеству осветительной системы. Ведь для комфортного исследования требуется достаточная яркость изображения, также высокий уровень яркости в пространстве изображений требуется и для записи качественных фото и видео файлов. По этой причине большинство тринокулярных моделей микроскопов Микромед имеет освещение по Кёлеру.
Это наиболее совершенная система, позволяющую максимально полно использовать яркость источника света, достигать высокого контраста изображения при отсутствии затемнения краев изображения.
