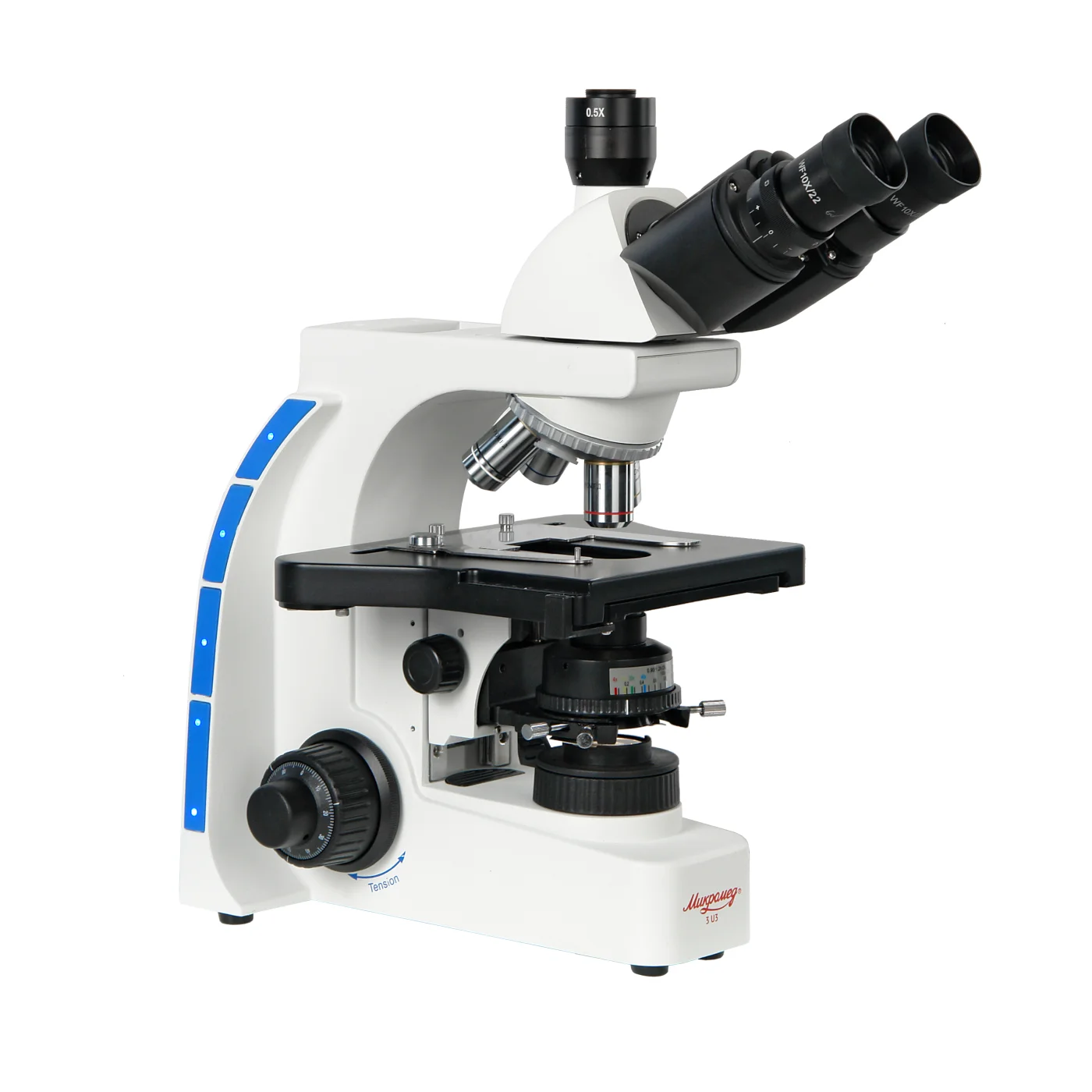

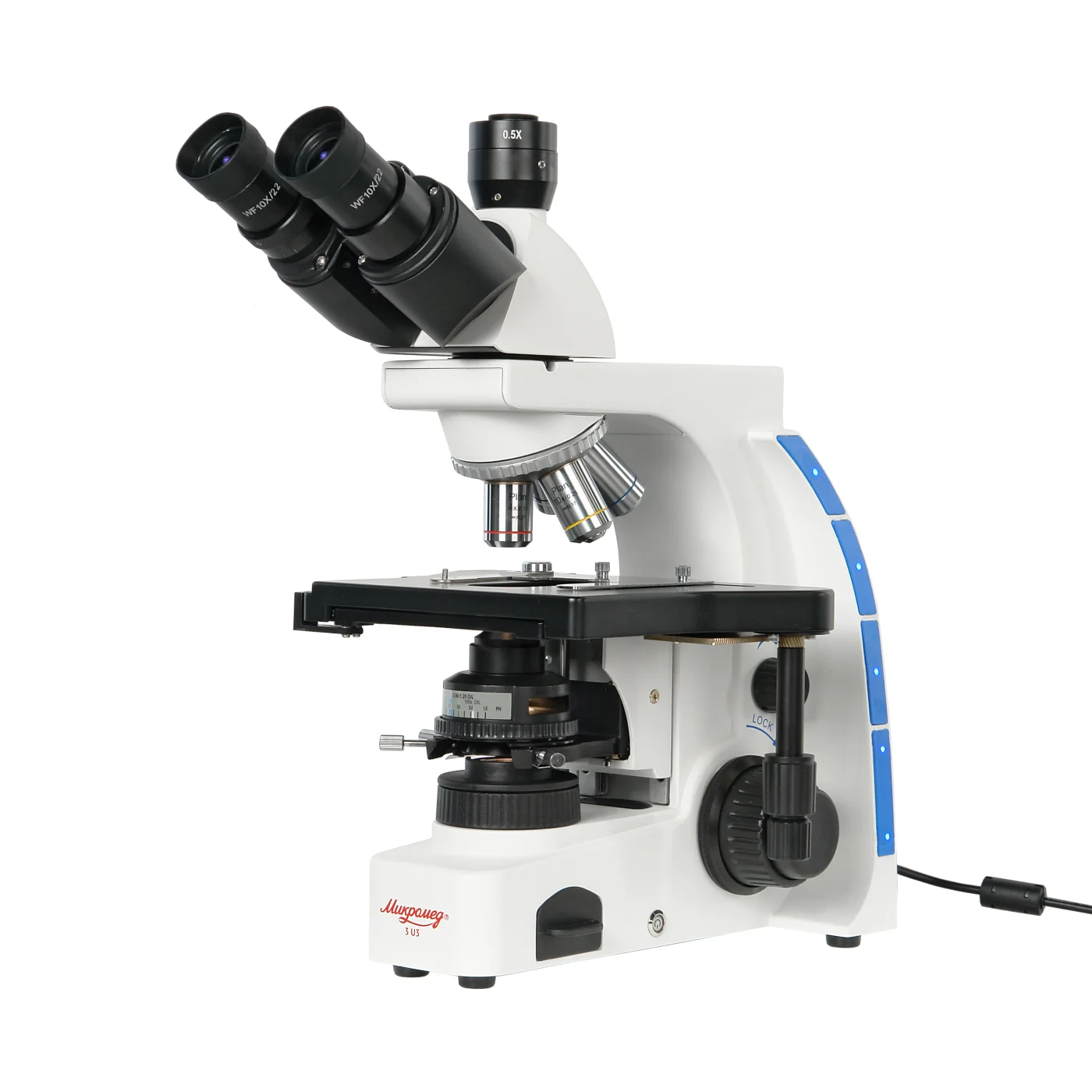

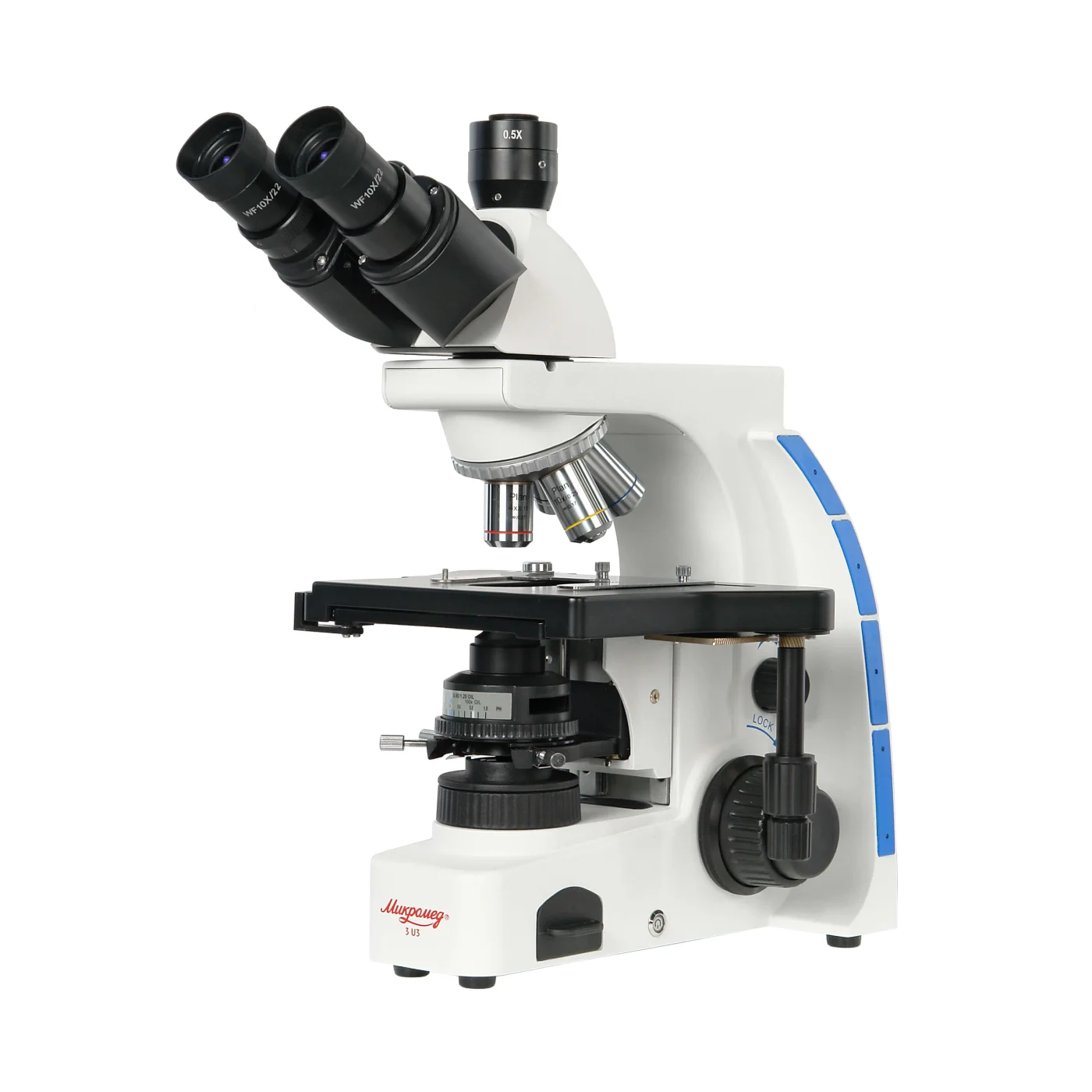

Наименование в учётной системе 1С: Микроскоп биологический Микромед 3 (U3)
Микроскоп предназначен для исследований в проходящем свете по методу светлого поля. Осветительная система Кёлера. Светодиодное или галогенное освещение. Тринокулярная конструкция позволяет использовать цифровые окулярные камеры. Увеличение микроскопа в базовой комплектации 40х-1000х, с дополнительными окулярами 20х-1600х. Револьверное устройство на 5 объективов.
Универсальный инструмент
Микроскоп Микромед 3 (U3) применяется в биологии для наблюдений и морфологических исследований, в медицине с помощью микроскопа можно изучать окрашенные и неокрашенные биологические объекты в виде мазков и срезов. Также микроскоп применим во многих областях науки для разнообразных исследований в проходящем свете по методу светлого поля.
С дополнительными устройствами микроскоп может быть использован для исследований по методу темного поля и фазового контраста. Микроскоп Микромед 3 (U3) рекомендован для диагностических исследований в лечебных учреждениях (рег. уд. № ФСЗ 2007/00554 от 26. 12. 2007 г) и в высших учебных заведениях.
Гибкость в работе
Модульная конструкция микроскопа позволяет использовать дополнительные устройства и проводить с их помощью исследования в проходящем свете. Микроскоп позволяет работать по методу простой поляризации, для этого используется дополнительный анализатор, устанавливаемый в визуальную насадку, и поляризатор, устанавливаемый на коллектор. Благодаря модульной конструкции, микроскоп легко может быть модернизирован.
Микроскоп входит в линейку исследовательских микроскопов Микромед, отличающихся высоким качеством оптических и механических деталей, точной сборкой и прецизионной настройкой каждого микроскопа.
Оптика высокого класса
Микроскоп Микромед 3 (U3) имеет оптическую схему, скорректированную на бесконечность. Оптическая система микроскопа включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства со слотом для устройства темного поля. В комплект поставки микроскопа Микромед 3 (U3) входят объективы с планахроматической коррекцией - PLAN 4x/0.13, PLAN 10x/0.25, PLAN 40x/0.65 и объектив для исследований с масляной иммерсией PLAN 100x/1.25 oil. Объективы PLAN 40x/0.65 и PLAN 100x/1.25 oil имеют оправы с подпружиненными оптическими блоками, что препятствует повреждению оптики объектива и изучаемого образца.
Информативность и комфорт
Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Все объективы парфокальны, поэтому при смене увеличений не теряется наводка на резкость. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.
Оптический и цифровой

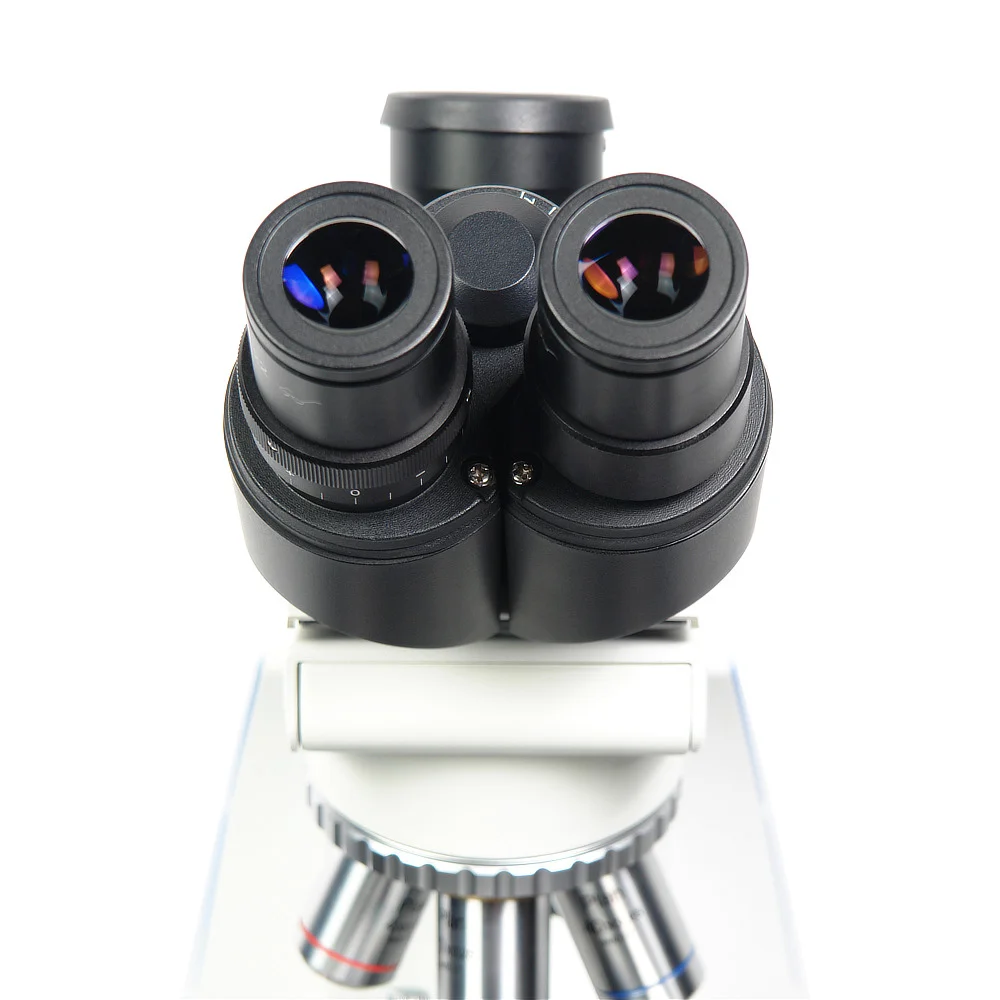

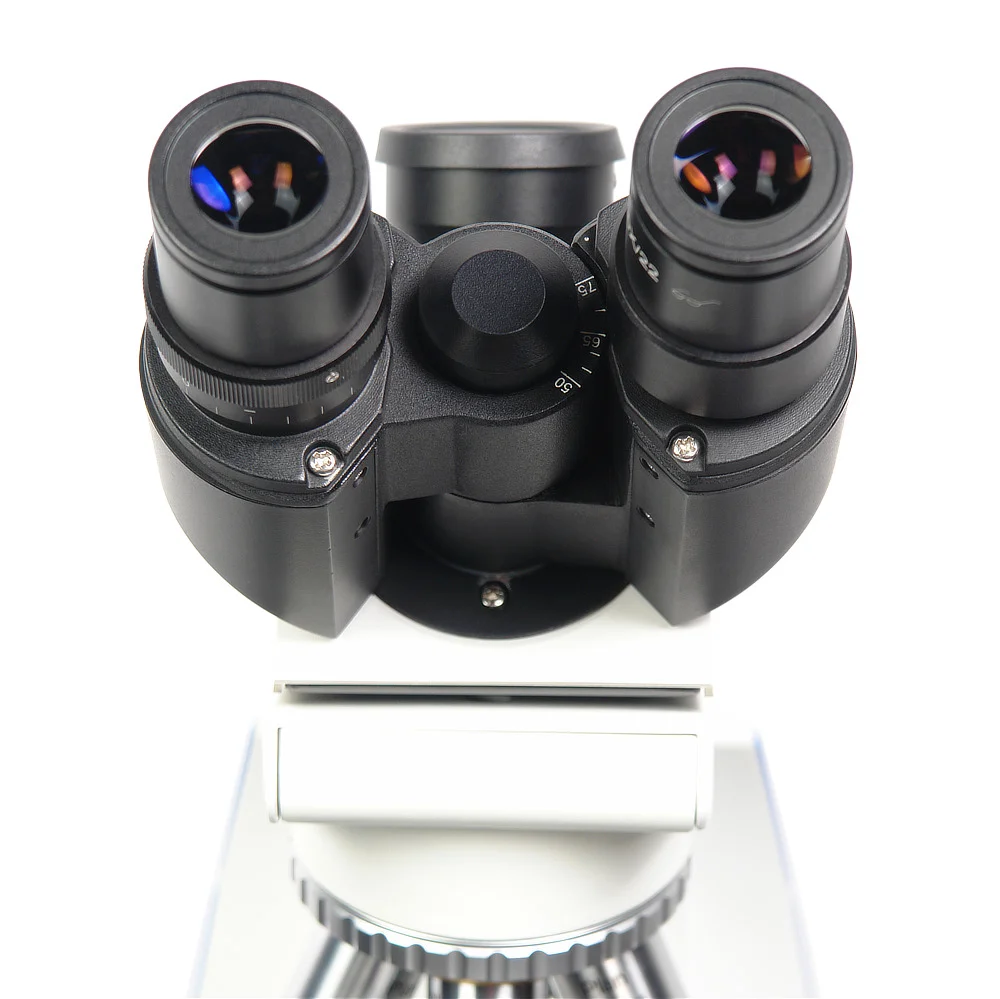

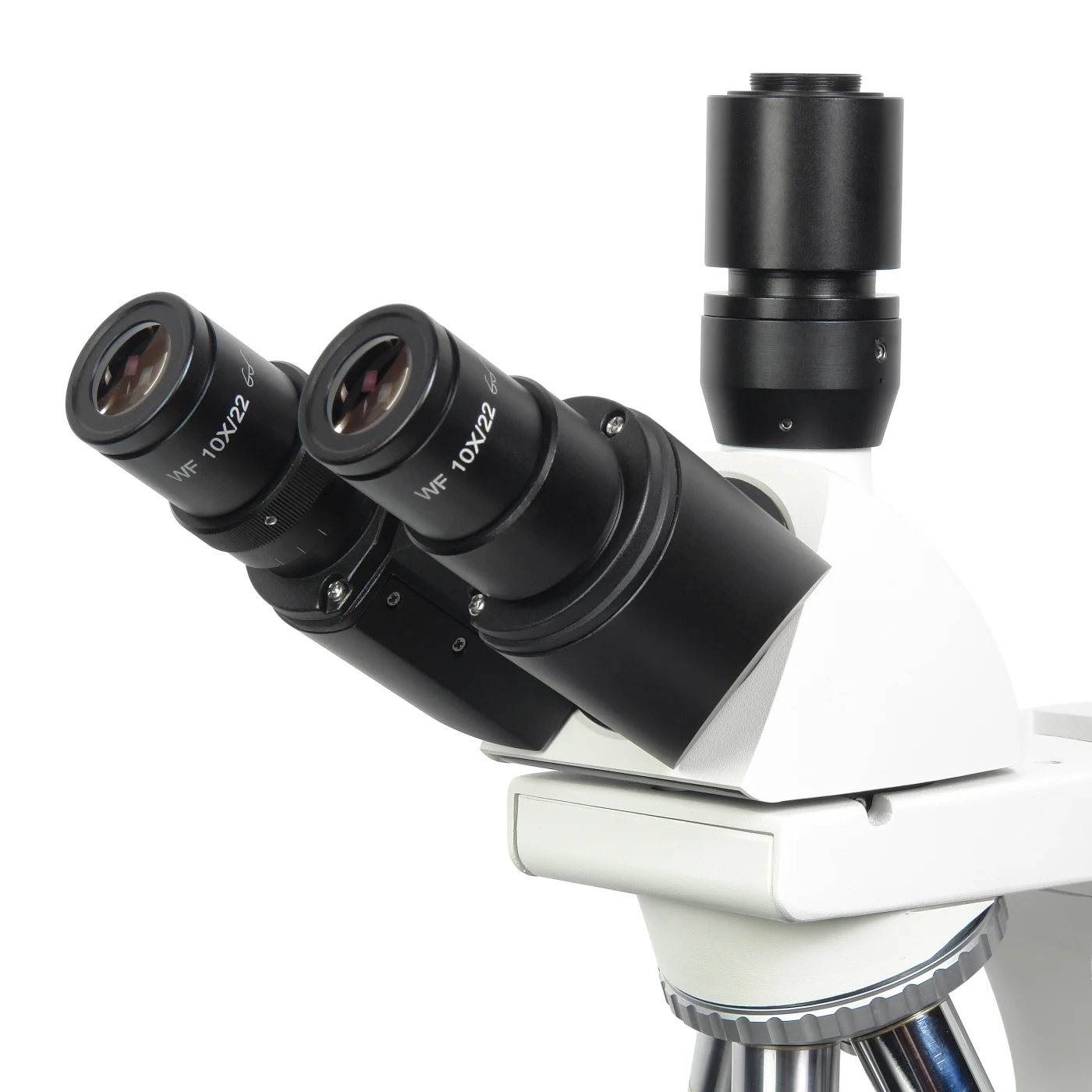

Микроскоп Микромед 3 (U3) снабжен тринокулярной визуальной насадкой, предназначенной для установки цифровой окулярной камеры – видеоокуляра и вывода изображений или видео на внешнее устройство. Конструкция микроскопа позволяет проводить визуальное наблюдение через оптические окуляры, и одновременно использовать цифровой канал без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации – третий тубус с помощью резьбового крепления стандарта C-Mount. Эта система крепления позволяет применять вместе с камерой дополнительные оптические адаптеры различных увеличений.
В базовую комплектацию микроскопа входит оптический адаптер 0.5х, что позволяет оптимизировать использование большинство цифровых окулярных камер с размером сенсора 1/2.5"- 1/3". Тубус имеет возможность подвижки вдоль оптической оси для настройки точного соответствия фокусировки визуального и цифрового каналов.
Видеоокуляр в базовый комплект поставки микроскопа не входит, его можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.
Совершенная осветительная система
Микроскоп Микромед 3 (U3) имеет осветительную систему, построенную по схеме Кёлера. Тринокулярная конструкция с разделением светового потока на два канала требует более высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных фото и видео файлов. Примененная в микроскопе схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения при отсутствии затемнения краев изображения.

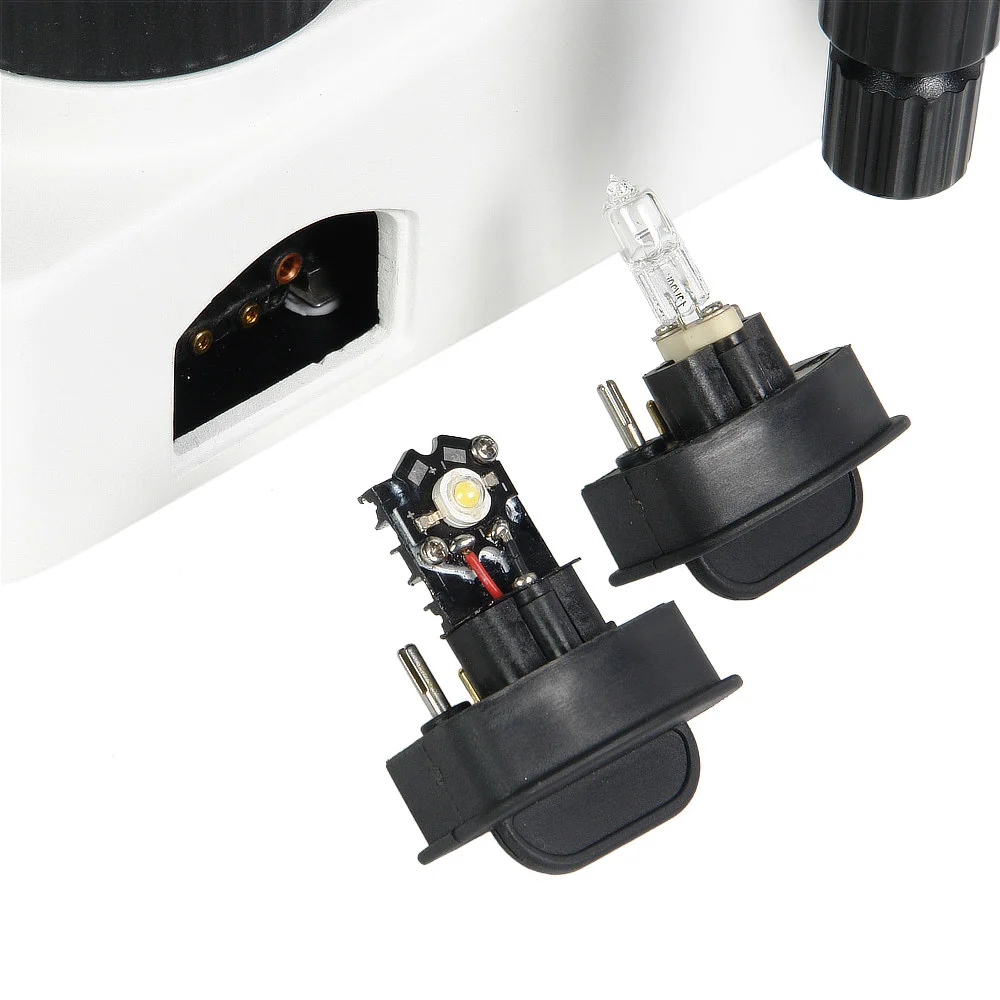

Одна из особенностей микроскопа Микромед 3 (U3) заключается в наличии двух независимых источников света – пользователь может выбрать светодиодный свет или галогенную лампу. Смена источников производится простой заменой блока с держателем. Выбор типа источника осуществляется исходя из исследовательских задач и характера исследуемого объекта.

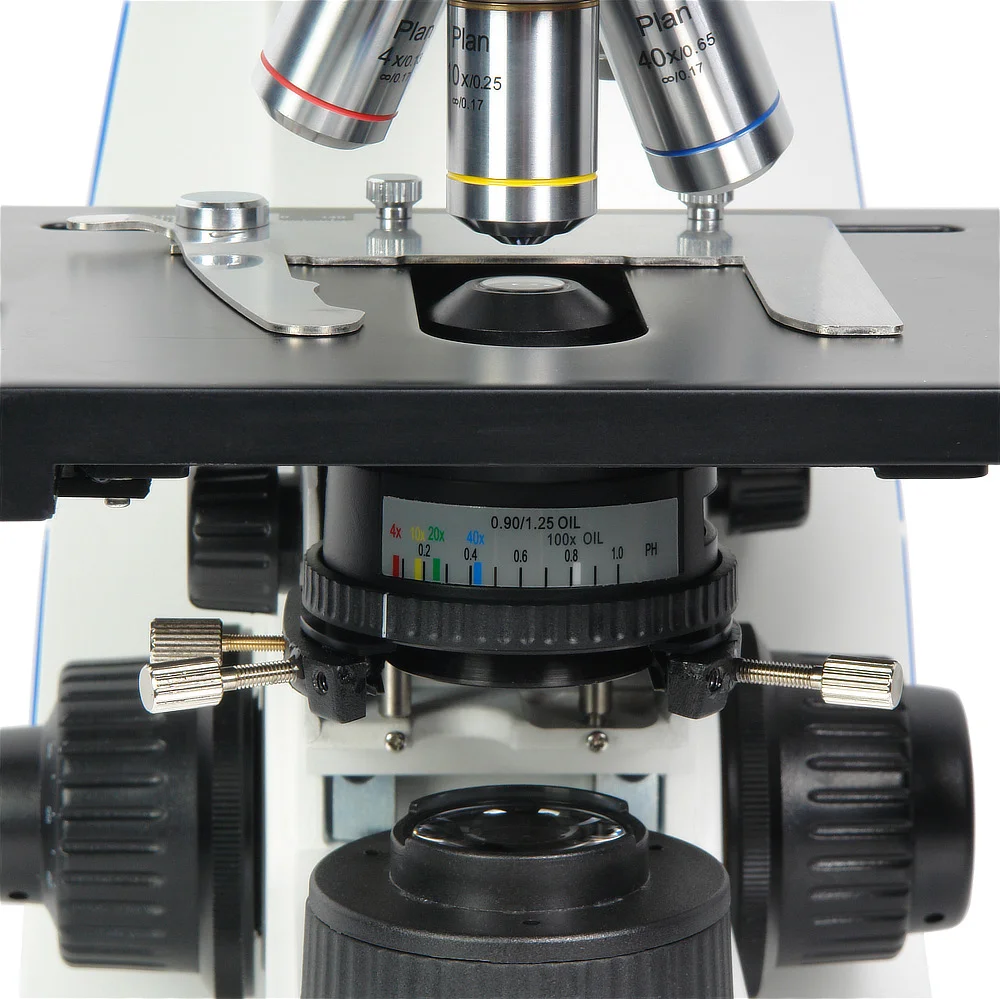

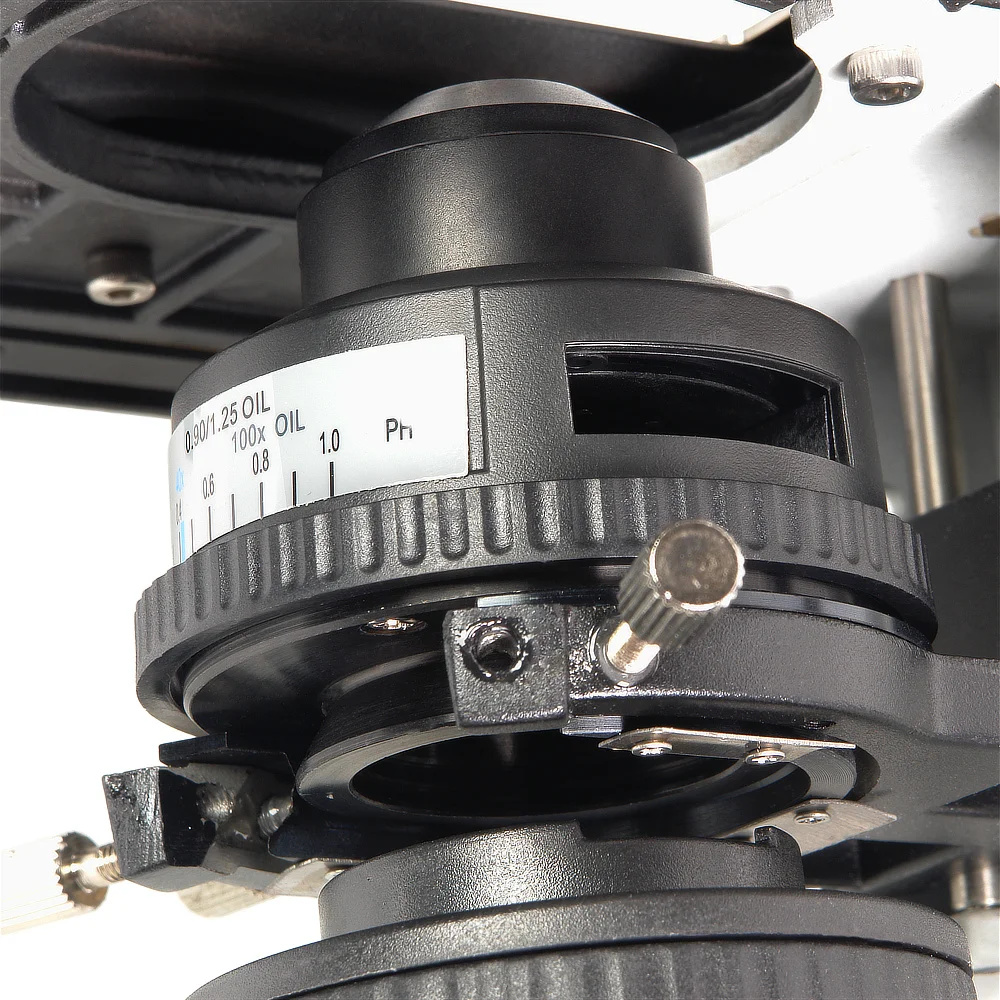

Иммерсионный конденсор
Еще одна особенность микроскопа Микромед 3 (U3) является осветительная система светлого поля с иммерсионным конденсором Аббе 0.90/1.25oil. Числовая апертура конденсора при работе с масляной иммерсией А=1.25. Конденсор имеет центрируемую оправу и регулируемую апертурную ирисовую диафрагму. Диапазон перемещения конденсора по высоте составляет 21,5 мм. Апертурная диафрагма конденсора имеет шкалу с маркировкой значений увеличений
и апертур используемых объективов. В оправе конденсора имеется слот для установки дополнительного устройства - слайдера с устройством темного поля. Также в осветительную систему входит коллектор с полевой диафрагмой и источник света с регулируемой яркостью.

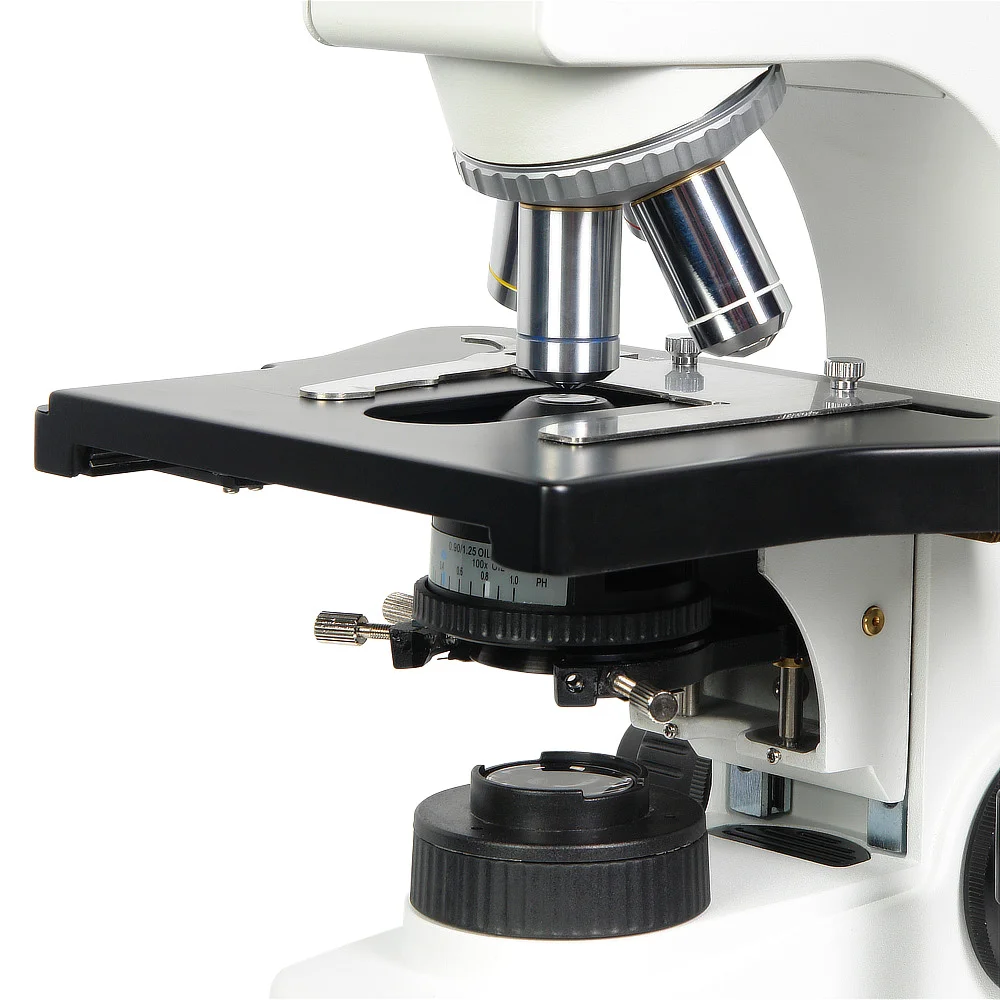

Прецизионная фокусировка
Фокусировка микроскопа осуществляется перемещением предметного столика по высоте. Максимальный диапазон хода фокусировки 12 мм. Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальные рукоятки грубой и тонкой фокусировки с регулятором усилия хода и винтовым упором. Цена деления шкалы тонкой фокусировки 1 мкм. Плавность хода и отсутствие люфтов при фокусировке обеспечиваются применением прецизионного зубчато-реечного механизма.

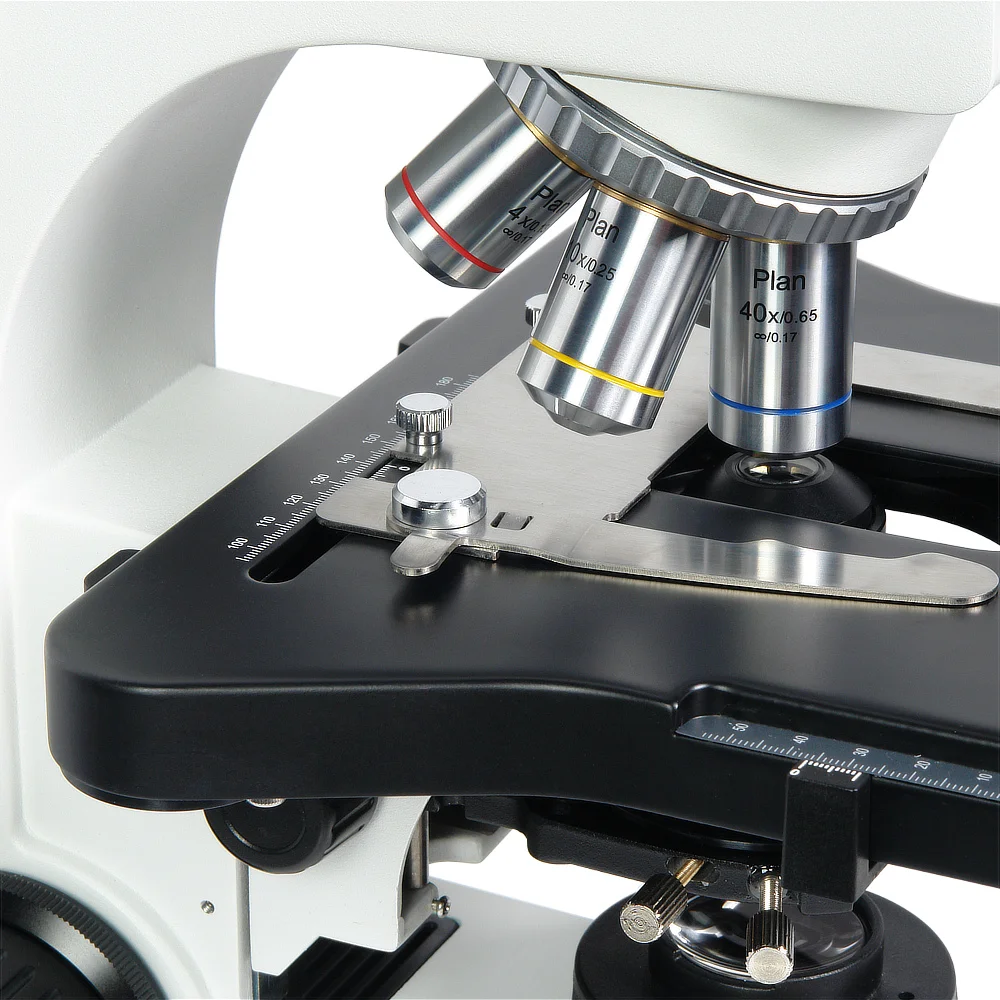

Точная и надежная механика
Механический предметный столик микроскопа имеет размер 185 мм х 177 мм и допускает перемещение образца с помощью коаксиальных рукояток в направлениях X и Y в диапазоне
75 мм х 50 мм. Столик снабжен шкалой с ценой деления 1 мм, и нониусами с ценой деления
0,1 мм. Столик комплектуется съемным препаратоводителем.
Микроскоп имеет полностью металлическую ударопрочную конструкцию, что гарантирует надежность конструкции, стабильность точность настроек. Основание и штатив микроскопа имеют покрытие с антистатическими свойствами.
ОСОБЕННОСТИ:
- Увеличение 40х - 1000х. С дополнительной оптикой 20х - 1600х.
- Оптическая система микроскопа скорректирована на бесконечность.
- Объективы с планахроматической коррекцией обеспечивают высокое качество изображения при записи фото и видео файлов, точность и комфорт при исследованиях.
- Тринокулярная конструкция позволяет вести наблюдение в оптические окуляры и одновременно записывать необходимые файлы.
- Присоединение камеры по стандарту C-Mount позволяет использовать цифровые окулярные камеры различных типов.
- Два независимых источника света - светодиод или галогенная лампа.
- Исследования возможны как по методу светлого поля в обычном свете, так и с дополнительными устройствами методами темного поля, фазового контраста и простой поляризации.
- Механизм грубой и тонкой фокусировки с регулятором усилия хода и фиксатором.
- Микроскоп сертифицирован РОСЗДРАВНАДЗОРом и соответствуют стандартам медицинского оборудования для лабораторных и исследовательских работ.
Микроскоп биологический Микромед 3 (вариант U3) тринокулярный | |
Тип микроскопа - прямой | |
Увеличение в базовой комплектации - 40х-1000х | |
Увеличение с дополнительной оптикой - 20х-1600х | |
Оптическая схема - бесконечность (∞) | |
Объективы | |
В комплекте - 4x/0.13, 10x/0.25, 40x/0.65, 100x/1.25 oil | |
Дополнительно - 20х/0.45, 60х/0.80 | |
Тип коррекции - Планахроматы, длина тубуса "бесконечность" | |
Парфокальная высота 45 мм, стандарт DIN | |
Револьверное устройство - на 5 объективов | |
Визуальная насадка | |
Тип - тринокулярная | |
Тип насадки - Зидентопфа | |
Увеличение - 1х | |
Диоптрийная настройка ±5 дптр, на левом тубусе | |
Угол наклона - 30⁰ | |
Угол поворота - 360⁰ | |
Регулировка межзрачкового расстояния - 50-76 мм | |
Установка окулярной камеры - C-Mount | |
Оптический адаптер - в комплекте 0.5х | |
Деление светового потока 50 : 50 | |
Окуляры | |
В комплекте - WF 10х/22 с удаленным зрачком | |
Дополнительно - WF 5Х/18, WF 16х/13, WF 10х/20 со шкалой | |
Посадочный диаметр - 30.0 мм | |
Предметный столик | |
Размер - 185х177 мм | |
Без выступающей рейки Х | |
Диапазон перемещения препарата - 75х50 мм | |
Препаратодержатель - накладной | |
Осветитель проходящего света | |
Система - Кёлер | |
Конденсор - иммерсионный, А= 0,9/1,25, центрируемый | |
Апертурная диафрагма - ирисовая в конденсоре | |
Полевая диафрагма - ирисовая в коллекторе | |
Слот для слайдера темного поля и фазового контраста | |
Источник света - светодиод 5 Вт, Тцв. = 4500 5000⁰K | |
Источник света - галогенная лампа - 12В/30Вт, G4 | |
Регулировка яркости источников - 0...100% | |
Питание - сеть переменного тока 220В±22/50Гц от адаптера | |
Менеджер света - яркость осветителя 20, 4, 60, 80 100% | |
Крепление конденсора "ласточкин хвост" | |
Методы исследований | |
Метод светлого поля | |
Темное поле - с дополнительными устройствами | |
Фазовый контраст - с дополнительными устройствами | |
Поляризация - с дополнительными устройствами | |
Механизм фокусировки | |
Рукоятки грубой и тонкой фокусировки, коаксиальные, | |
расположены с обеих сторон штатива | |
Диапазон перемещения - 12 мм | |
Величина хода тонкой фокусировки - 0.1 мм/оборот | |
Цена деления тонкой фокусировки - 1 мкм | |
Механизм регулировки усилия грубой фокусировки | |
Механизм блокировки грубой фокусировки | |
Условия эксплуатации | |
Рабочий диапазон температур - 5... 40⁰С | |
Рабочий диапазон относительной влажности - 20…90% | |
Массо-габаритные параметры | |
Размеры - 250х490х640 мм | |
Масса - 10 кг | |
Масса в упаковке - 12.5 кг |

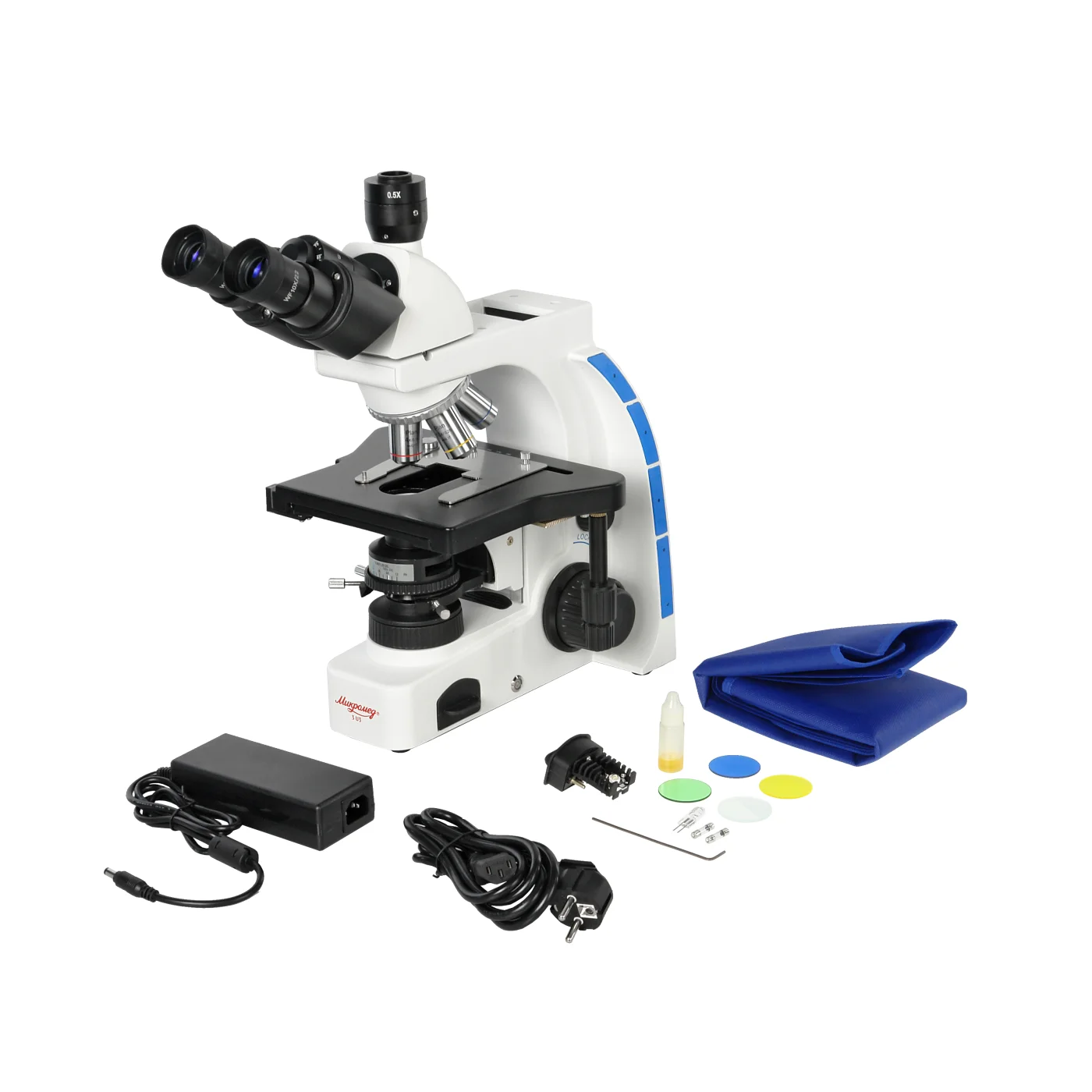

- Штатив со встроенным в основание осветителем, менеджером света, револьверным устройством и механизмом фокусировки
- Револьвер на 5 позиций объективов (установлен)
- Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном окулярных тубусов 30⁰, деление 50 - 50
- Столик прямоугольный механический безреечный 185 х 177мм, диапазон перемещения препарата X-Y - 75 х 50мм (установлен)
- Конденсор Аббе светлого поля, центрируемый, N.А. = 0.90/1.25 oil регулируемый по высоте со слотом для слайдеров (установлен)
- Объектив планахромат 4х/0.13 ∞/0.17
- Объектив планахромат 10х/0.25 ∞/0.17
- Объектив планахромат S 40х/0.65 ∞/0.17
- Объектив планахромат S 100х /1.25 OIL ∞/0.17
- Окуляр WF 10х/22 мм - 2 шт
- Адаптер С-mount 0.5х
- Резиновые наглазники на окуляры - 2 шт
- Набор светофильтров (голубой, зеленый, желтый, матовый) Ø 38 мм
- Ключ шестигранный 2мм
- Адаптер сетевой 12В / 30 Вт
- Чехол пелезащитный
- Флакон с иммерсионным маслом
- Светодиод 5Вт в блоке (установлена)
- Лампа галогенная 30Вт, 12В, цоколь G4 - 2 шт (одна установлена)
- Руководство по эксплуатации
- Насадка тринокулярная ICO Infinitive поворотная на 360⁰ с наклоном окулярных тубусов 30⁰, деление 20 - 80
- Насадка бинокулярная ICO Infinitive поворотная на 360⁰ с наклоном окулярных тубусов 30⁰
- Столик прямоугольный механический 156 x 138мм, керамический, диапазон перемещения препарата X-Y - 76 x 54 мм
- Столик прямоугольный механический 156 x 138 мм керамический, препаратодержатель со стеклом, диапазон перемещения препарата X-Y - 76 x 54 мм
- Предметный столик круглый Ø 160 мм, поворотный на 360⁰ с препаратодержателем, диапазон перемещения препарата X-Y - 48 х 27 мм
- Предметный столик с подогревом и контроллером
- Объектив планахромат 20х/0.45 ∞/0.17
- Объектив планахромат S 60х/0.80 ∞/0.17
- Окуляр WF5х/18 мм
- Окуляр WF 10х/22 мм со шкалой
- Окуляр WF16х/13 мм Plan - 2 шт
- Конденсор Аббе светлого поля, с откидной линзой, центрируемый, макс. N.A = 1.25 с ирисовой диафрагмой
- Конденсор темного поля N.А.= 0.83 / 0.91
- Конденсор темного поля иммерсионный N.А. = 1.36 / 1.25
- Слайдер темного поля
- Фазово-контрастное устройство с объективами PH Plan 10x, Plan 20x, Plan 40x (S), Plan 100x (S, oil ), (∞, Positive)
- Объектив PН Plan 10х/0.25 ∞/0.17 (Negative)
- Объектив PН Plan 20х/0.40 ∞/0.17 (Negative)
- Объектив PН Plan 40х/0.65 ∞/0.17 (Negative)
- Объектив PН Plan 60х/0.80 ∞/0.17 (Negative)
- Объектив PН Plan 100х/1.25 OIL ∞/0.17 (Negative)
- Слайдер фазового контраста 10х
- Слайдер фазового контраста 20х
- Слайдер фазового контраста 40х
- Слайдер фазового контраста 60х
- Слайдер фазового контраста100x
- Центровочный окуляр
- Конденсор иммерсионный N.A = 0.90 / 1.25 с апертурной диафрагмой, с поляризатором поворотным на 360⁰ и откидной линзой
- Промежуточный тубус с вращающимся на 360⁰ анализатором, слотом для компенсаторов и фокусируемой линзой Бертрана
- Комплект поляризатора и анализатора для простой поляризации
- Компенсатор 1/4λ (137 нм), слайдер
- Компенсатор λ (530 нм), слайдер
- Кварцевый клин 4λ, слайдер
- Объектив поляризационный 4x/0.13
- Объектив поляризационный 10х/0.30
- Объектив поляризационный 20х/0.45
- Объектив поляризационный 40х/0.70
- Объектив поляризационный 60х/0.80
- Объектив поляризационный 100х/1.25 OIL
- EPI - флюоресцентная насадка c синим и зеленым фильтром возбуждения
- EPI - флюоресцентная насадка с ультрафиолетовым и фиолетовым фильтром возбуждения
- EPI - флюоресцентная насадка с ультрафиолетовым, фиолетовым, синим и зеленым фильтром возбуждения
- Фонарь ртутной лампы с оптическим коллектором
- Блок питания ртутной лампы
- Объектив Plan Fluor 10х/0.35 ∞/-
- Объектив Plan Fluor 20х/0.45 ∞/0.17
- Объектив Plan Fluor 40х/0.85 ∞/0.17
- Объектив Plan Fluor 60х/0.80 ∞/0.17
- Видеоокуляр c ПО
- Монитор LCD (USB 2.0 / USB 3.0)
- Адаптер С-mount 0.25х
- Адаптер С-mount 0.65х
- Адаптер С-mount 1х
- Адаптер для зеркальной камеры Nikon
- Адаптер для зеркальной камеры Canon
- Адаптер сетевой 6В / 30 Вт
- Адаптер сетевой 6В / 20 Вт
- Адаптер сетевой 12В / 20 Вт
- Иммерсионное масло нефлуоресцирующее
- Орто-ксилол
- Микрометрический калибровочный слайд X-Y (0,01мм)
- Стекла предметные (скошенные углы 26х77мм, 1.0-1.,2 мм)
- Стекла предметные (26х77 мм с одной лункой, 1.0-1.2 мм)
- Стекла предметные (26х77 мм, 1.0-1.2 мм)
- Стекла покровные (18х18мм, 0.17мм)
- Пружинный держатель препарата - 2 шт
- Лампа галогенная 30Вт, 6В, цоколь G4
- Лампа галогенная 20Вт, 6В, цоколь G4
- Лампа галогенная 20Вт, 12В, цоколь G4
- Ртутная лампа 100Вт
