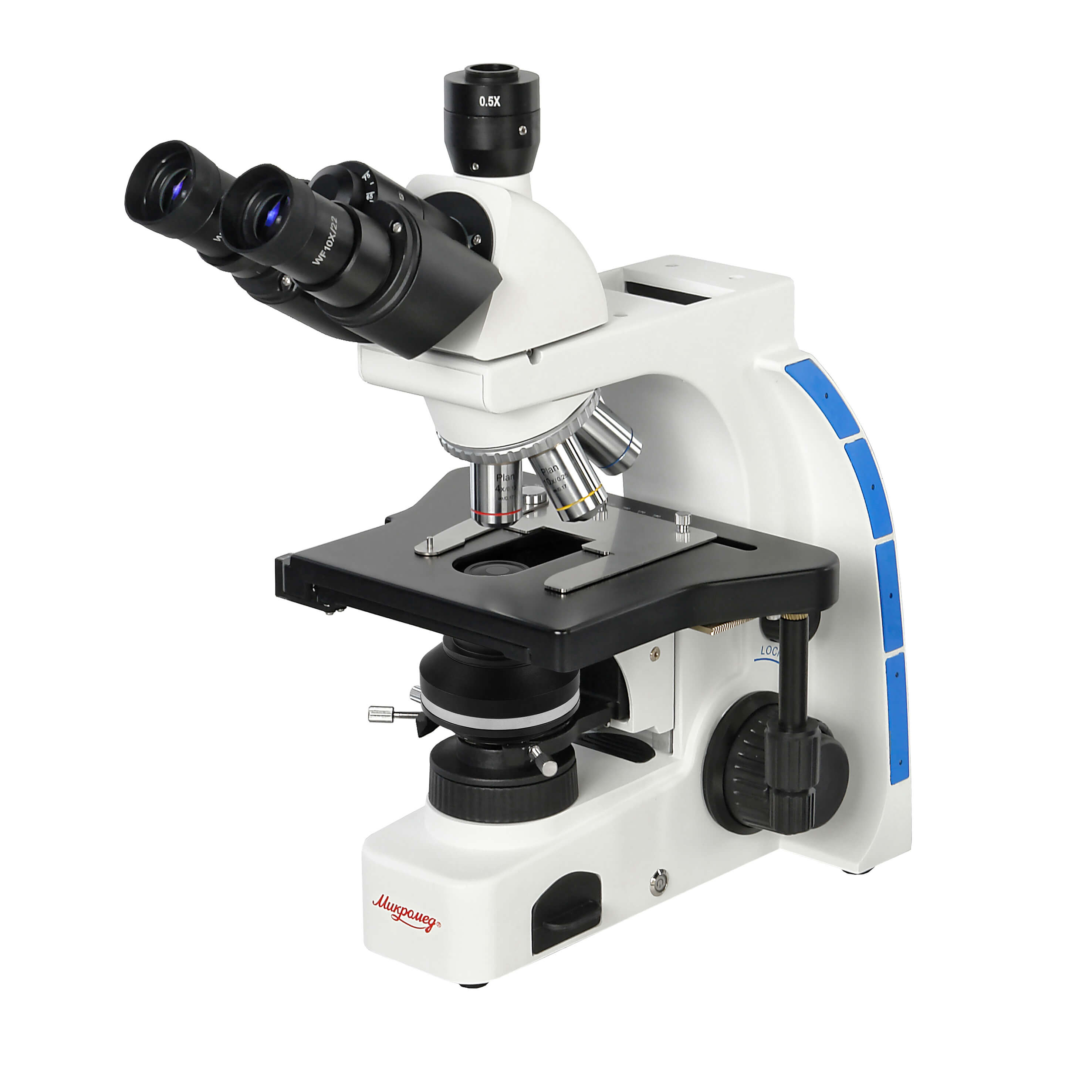

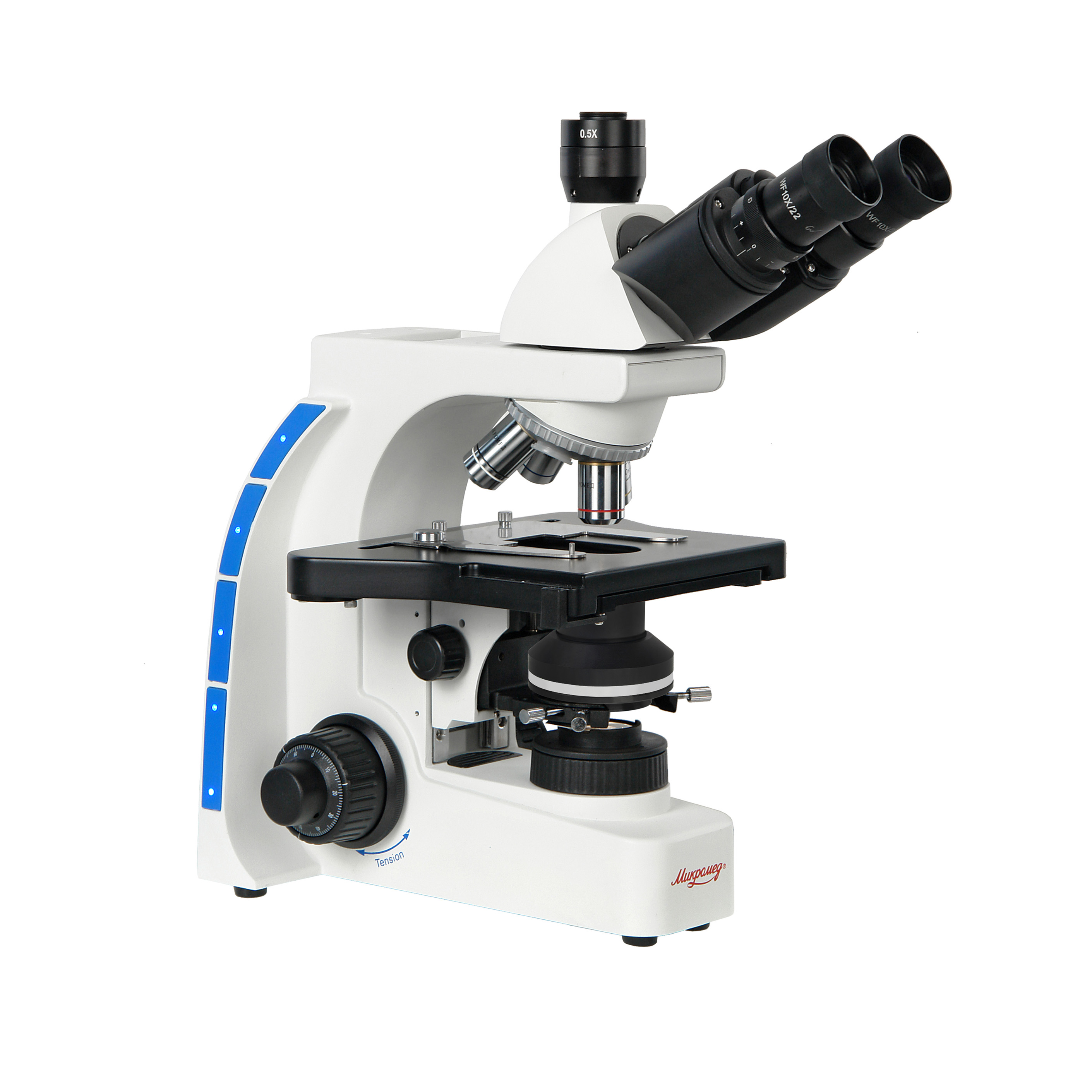

Микроскоп биологический Микромед 3 (вариант DF) тринокулярный

Области применения

Микроскоп Микромед 3 (вариант DF) применяется для исследований в проходящем свете по методу темного и светлого поля. Метод темного поля используется при изучении прозрачных плохо поглощающих свет объектов. Поскольку такие объекты имеют малый видимый контраст, то и исследования обычным методом светлого поля в таких случаях имеют малую эффективность.

На микроскопе можно изучать малоконтрастные неокрашенные биологические объекты в виде мазков и срезов, проводить исследования в медицине, ботанике, фармацевтике, службах охраны окружающей среды, в промышленности. Микроскоп используется в научных целях и в учебном процессе.

Конструкция микроскопа позволяет применять значительное количество дополнительных устройств и принадлежностей, что существенно расширяет круг методов исследований. Тринокулярная конструкция позволяет применять окулярную камеру и выводить цифровые данные на внешние устройства.

Модульная конструкция

Модульная конструкция микроскопа и оптическая схема «бесконечность» позволяет использовать дополнительные устройства и модернизировать микроскоп. Благодаря этому возможно проводить исследования по методу фазового контраста, иммерсионные исследования в светлом поле, исследования в поляризованном свете, с микроскопом могут быть использованы разнообразные конденсоры и визуальные насадки. На микроскоп можно устанавливать необходимые под задачи предметные столики, в том числе биологический столик со стеклом и столик с подогревом для исследований живых организмов. Кроме того, микроскоп может быть укомплектован окулярными камерами, мониторами и устройствами визуализации. Полный перечень дополнительных устройств приведен в разделе Комплектация.

Оптика исследовательского уровня

Микроскоп Микромед 3 (вариант DF) имеет оптическую схему, скорректированную на бесконечность. Система включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, коллектор осветителя, иммерсионные конденсоры темного и светлого поля.

В базовую комплектацию микроскопа входят планахроматы для работы в светлом и темном поле Plan 4х, Plan 10х, Plan 40х и Plan 100х OIL. Дополнительно микроскоп может быть укомплектован объективами Plan 20х, Plan 60х и фазовыми объективами Plan РН. Все объективы рассчитаны на «бесконечность» и толщину покровных стекол 0.17 мм. Парфокальная высота объективов 45 мм, установочный стандарт DIN.

На все оптические детали нанесено многослойное антирефлексное покрытие, кроме того, объективы микроскопа имеют антигрибковое покрытие, что позволяет без ограничений использовать микроскоп в биологических лабораториях.

Информативность и комфорт

Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным для двух длин волн хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.

Визуальная насадка снабжена окулярными тубусами с наклоном 30°, что способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 диоптрий. Насадка имеет оптическую схему Зидентопфа и допускает настройку межзрачкового расстояния в пределах 50-75 мм простым разворотом окулярных тубусов без потери точной фокусировки.

Оптика и цифра

Тринокулярная конструкция визуальной насадки, позволяет устанавливать окулярную камеру – видеоокуляр и выводить данные на внешнее устройство. Конструкция насадки со светоделителем позволяет проводить визуальное наблюдение через оптические окуляры,
и одновременно использовать цифровой канал без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-Mount. Эта система крепления позволяет применять вместе с камерой дополнительные оптические адаптеры различных увеличений.
В базовом варианте микроскоп комплектуется адаптером с увеличением 0.5х,
что позволяет использовать большинство цифровых окулярных камер с размером сенсора 1/2.5"- 1/3".

Видеоокуляр в базовый комплект поставки микроскопа не входит, его можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.

Осветительная система Кёлера

Микроскоп Микромед 3 (вариант DF) оснащен осветительной системой Кёлера. Тринокулярная конструкция с разделением светового потока на два канала требует высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных фото и видео файлов. Примененная в микроскопе схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать разрешающую способность объективов. Осветитель микроскопа включает в себя осветитель Кёлера - коллектор с полевой диафрагмой и конденсор темного поля с кольцевой диафрагмой или конденсор светлого поля с апертурной диафрагмой.

Два источника света

Особенность осветителя микроскопа заключается в наличии двух независимых источников света – исследователь может выбрать яркий 5Вт светодиодный свет «теплого белого» спектра 4500 - 5000⁰К или галогенную лампу. Смена источников производится простой заменой блока в основании микроскопа. Выбор типа источника осуществляется исходя из исследовательских задач и характера исследуемого объекта.

Для удобства настройки микроскоп оснащен системой индикации яркости осветителя «Менеджер света». Светодиодная линейка на штативе индицирует установленную яркость осветителя. Свечение светодиодов соответствует яркости осветителя 20, 40, 60, 80 и 100%. Индикация включается и выключается кнопкой на основании.

Темное и светлое поле

В базовый комплект микроскопа входят два конденсора - темного и светлого поля. Конденсор темного поля предназначен для работы с масляной иммерсией и применяется для изучения прозрачных и плохо поглощающих свет объектов с низким контрастом. Числовая апертура конденсора N.A = 1.36-1.25 позволяет использовать объективы всех увеличений.

Также в комплект микроскопа входит конденсор светлого поля Аббе предназначенный для работы как с иммерсией, так и сухим методом. При работе с масляной иммерсией числовая апертура конденсора N.A. = 1.25. Конденсор имеет слот для установки слайдеров упрощенного фазового контраста. Конденсор оснащен регулируемой апертурной диафрагмой и шкалой с увеличениями используемых объективов с соответствующими им числовыми апертурами.

Конденсор устанавливается в кронштейн под предметным столиком микроскопа. Также в кронштейн может быть установлено дополнительное устройство фазового контраста. Установленные устройства могут центрироваться и имеют подвижку вдоль оптической оси в диапазоне 21 мм.

Точная механика

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика.
Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальную конструкцию с рукоятками грубой и тонкой фокусировки, регулятором усилия хода и блокировкой хода. Диапазон грубой фокусировки составляет 12 мм. Цена деления тонкой фокусировки – 1 мкм.
В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

В базовую комплектацию микроскопа входит механический двухкоординатный предметный столик размером 185 х 177 мм со съемным препаратодержателем. Особенностью столика является конструкция без выступающей зубчатой рейки X,
что повышает безопасность при работе. Столик обеспечивает перемещение объекта в направлениях X и Y с помощью коаксиальных рукояток в диапазоне 75 - 50 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм.
Для повышения точности шкалы снабжены нониусами.

Микроскоп имеет полностью металлическую ударопрочную конструкцию, что гарантирует надежность конструкции, стабильность и точность настроек.
Основание и штатив микроскопа имеют покрытие с антистатическими и антигрибковыми свойствами.

Особенности:

• Увеличение 40х - 1000х. С дополнительной оптикой 20х - 1600х.
• Оптическая система микроскопа скорректирована на бесконечность.
• Исследования методами темного и светлого поля.
• Фазовый контраст и исследования в поляризованном свете с дополнительными устройствами.
• Антигрибковое покрытие оптики для использования микроскопа в биологических лабораториях.
• Два независимых источника света - светодиод или галогенная лампа.
• Освещение Кёлера позволяет полностью использовать разрешающую способность объективов.
• Тринокулярная конструкция позволяет вести наблюдение в оптические окуляры и
• одновременно записывать необходимые файлы.
• Комфортный для исследователя угол наклона окулярных тубусов 30 градусов.
• Тубус визуализации позволяет использовать оптические адаптеры различных увеличений и окулярные камеры различных типов.
• Механизм грубой и тонкой фокусировки с регулятором усилия хода и блокировкой.
