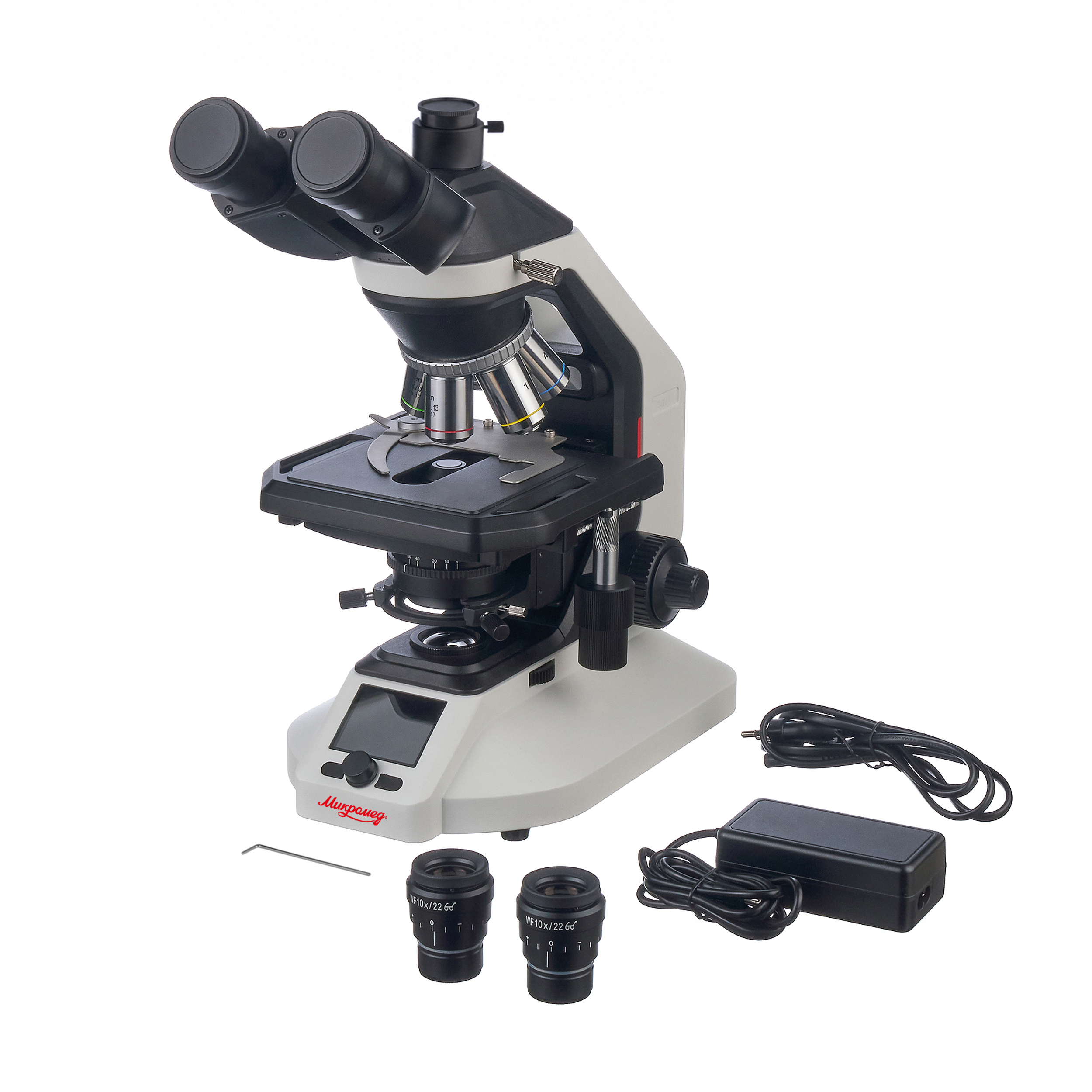

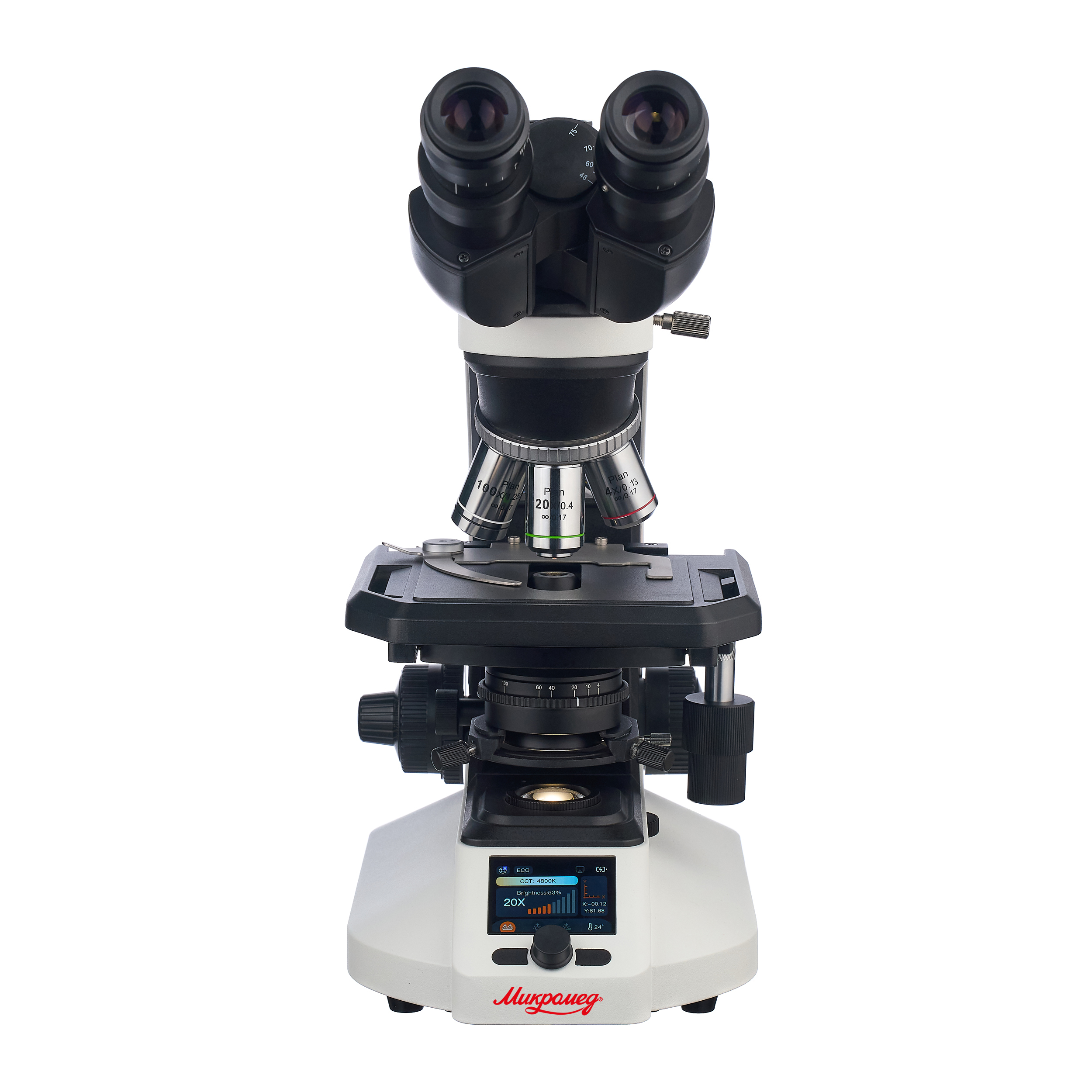

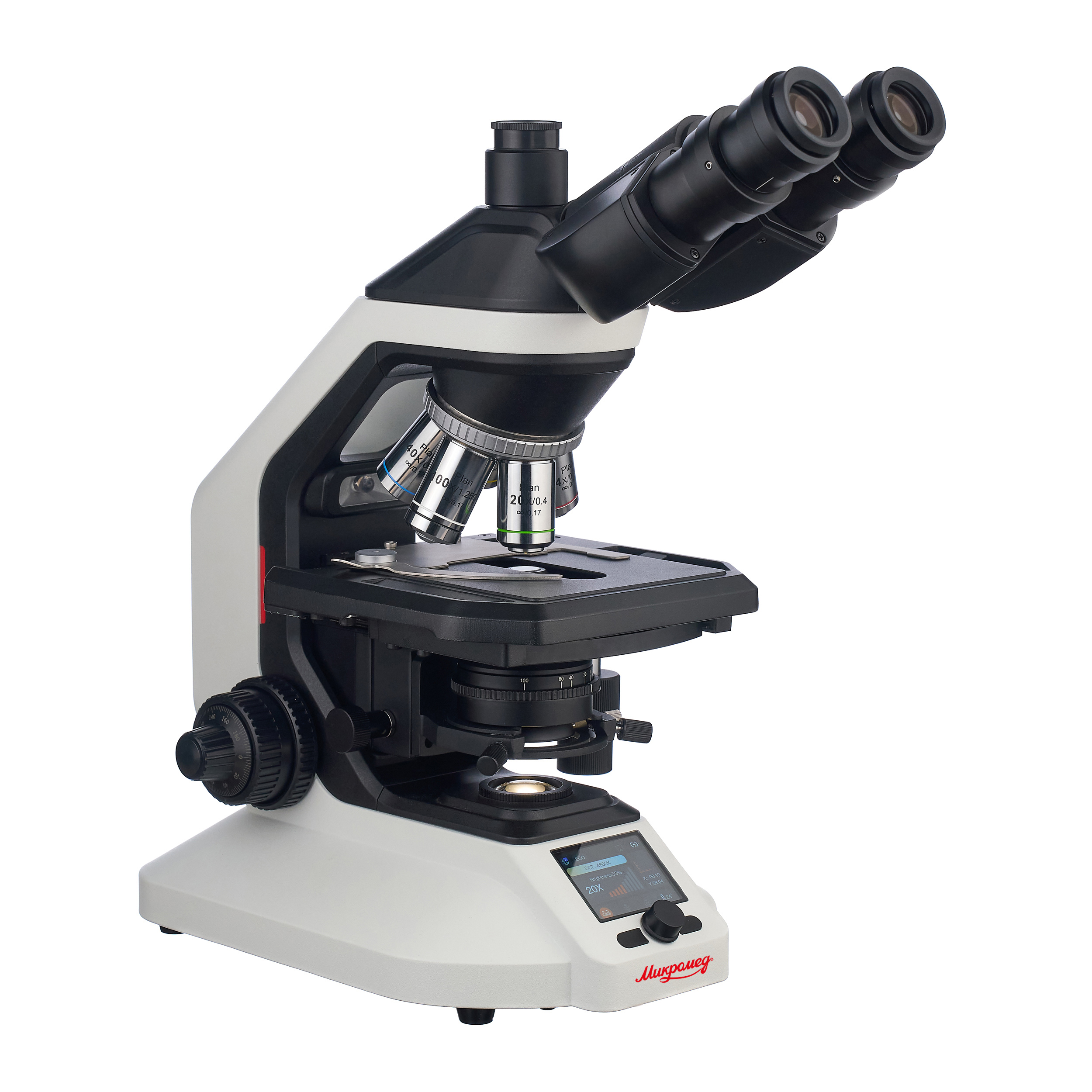

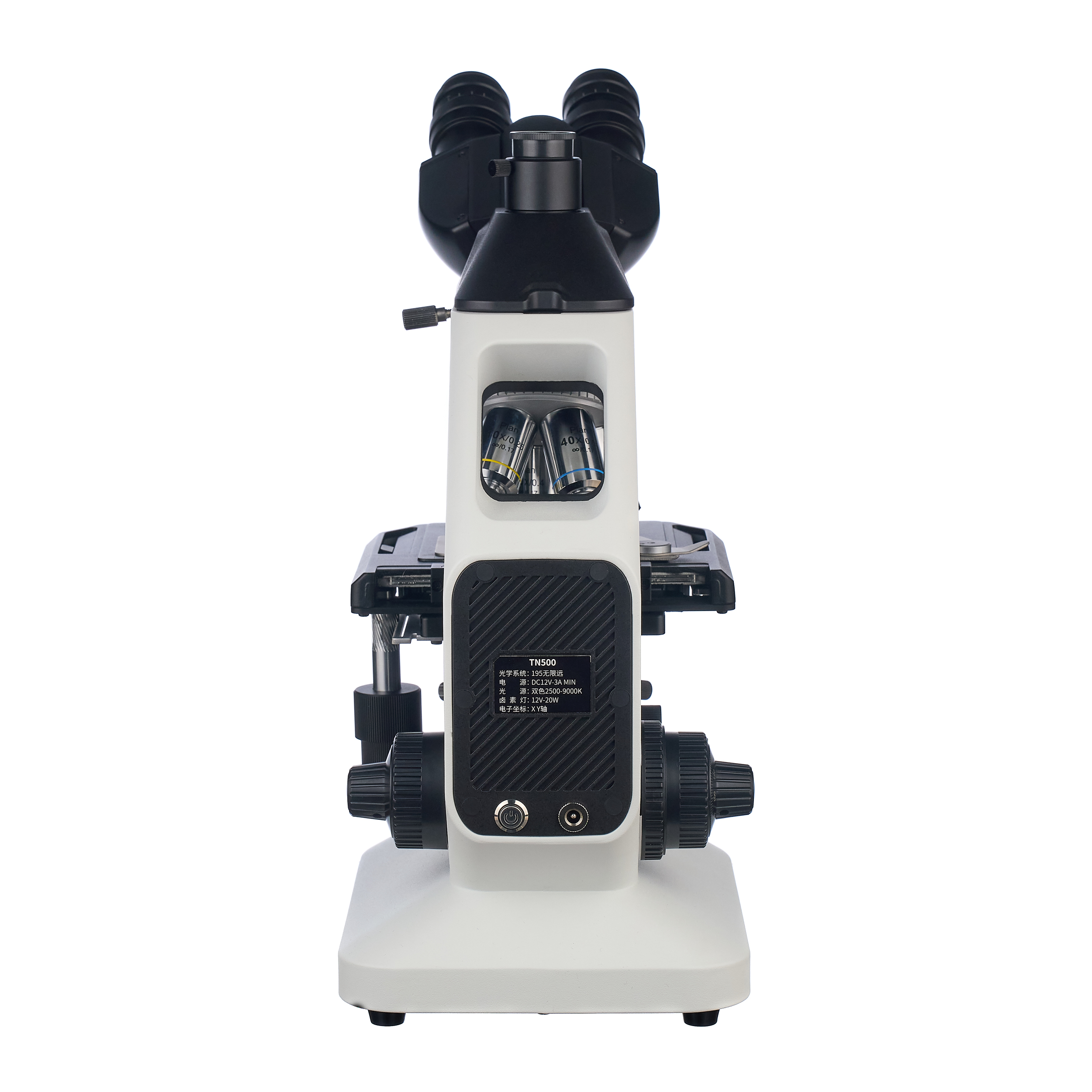

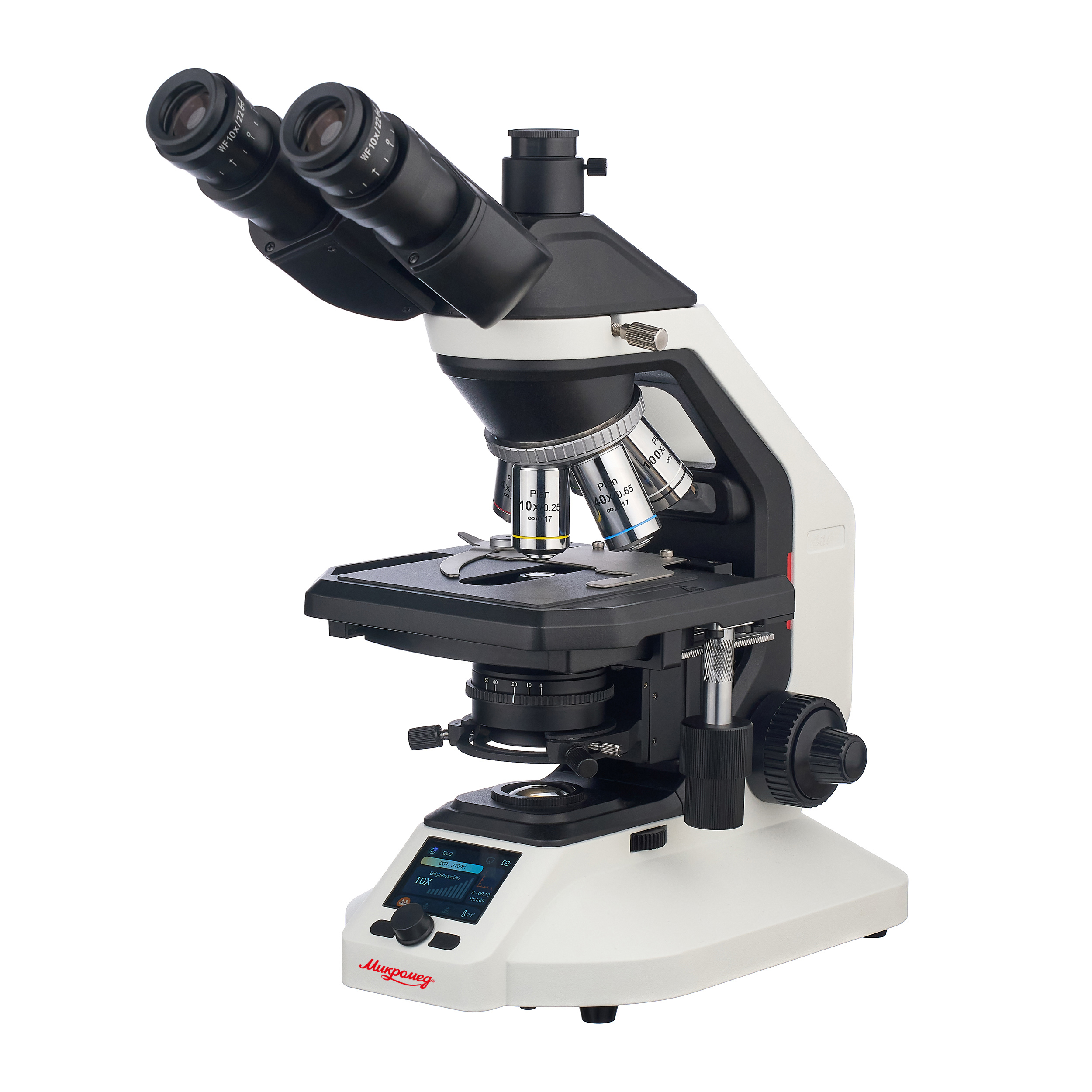

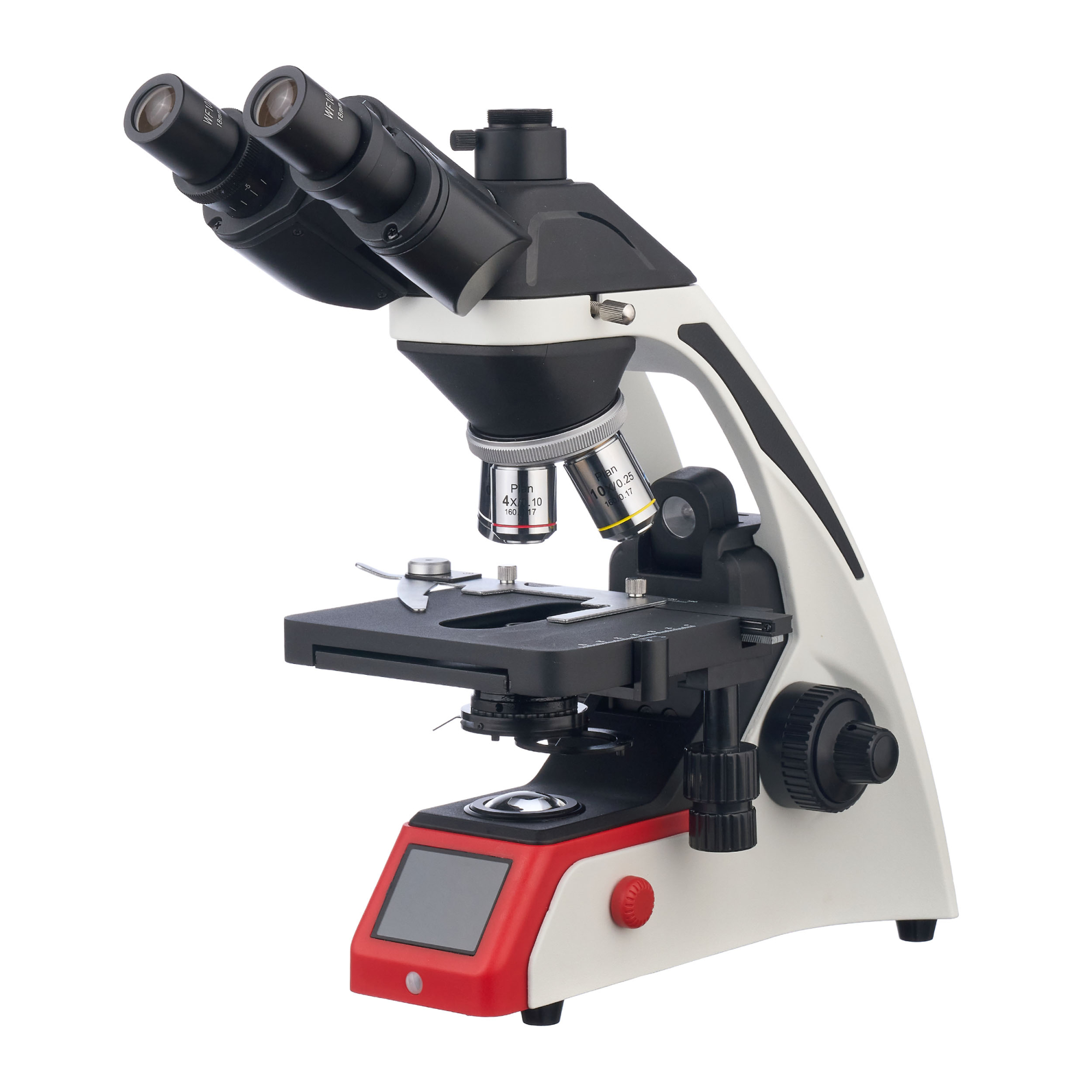

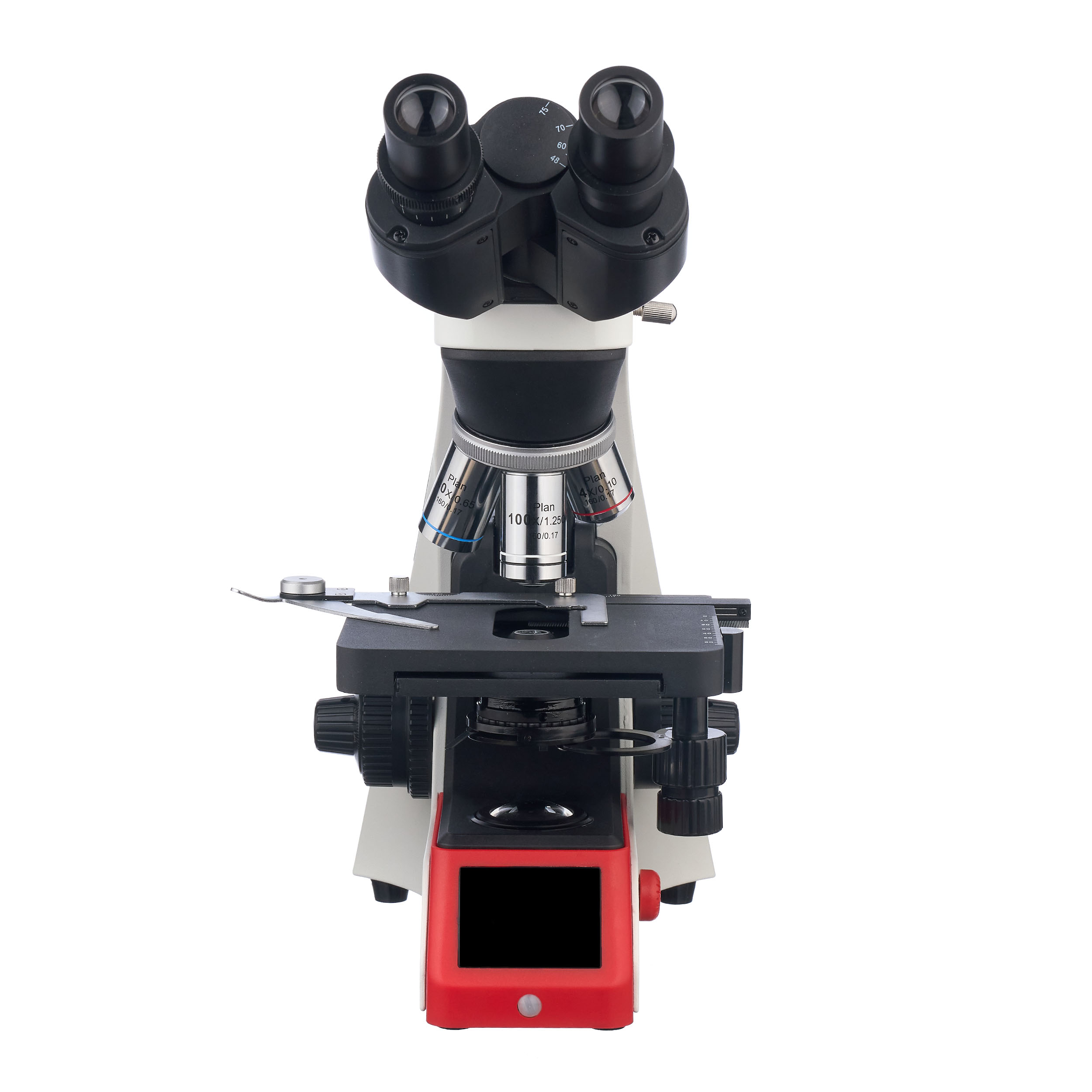

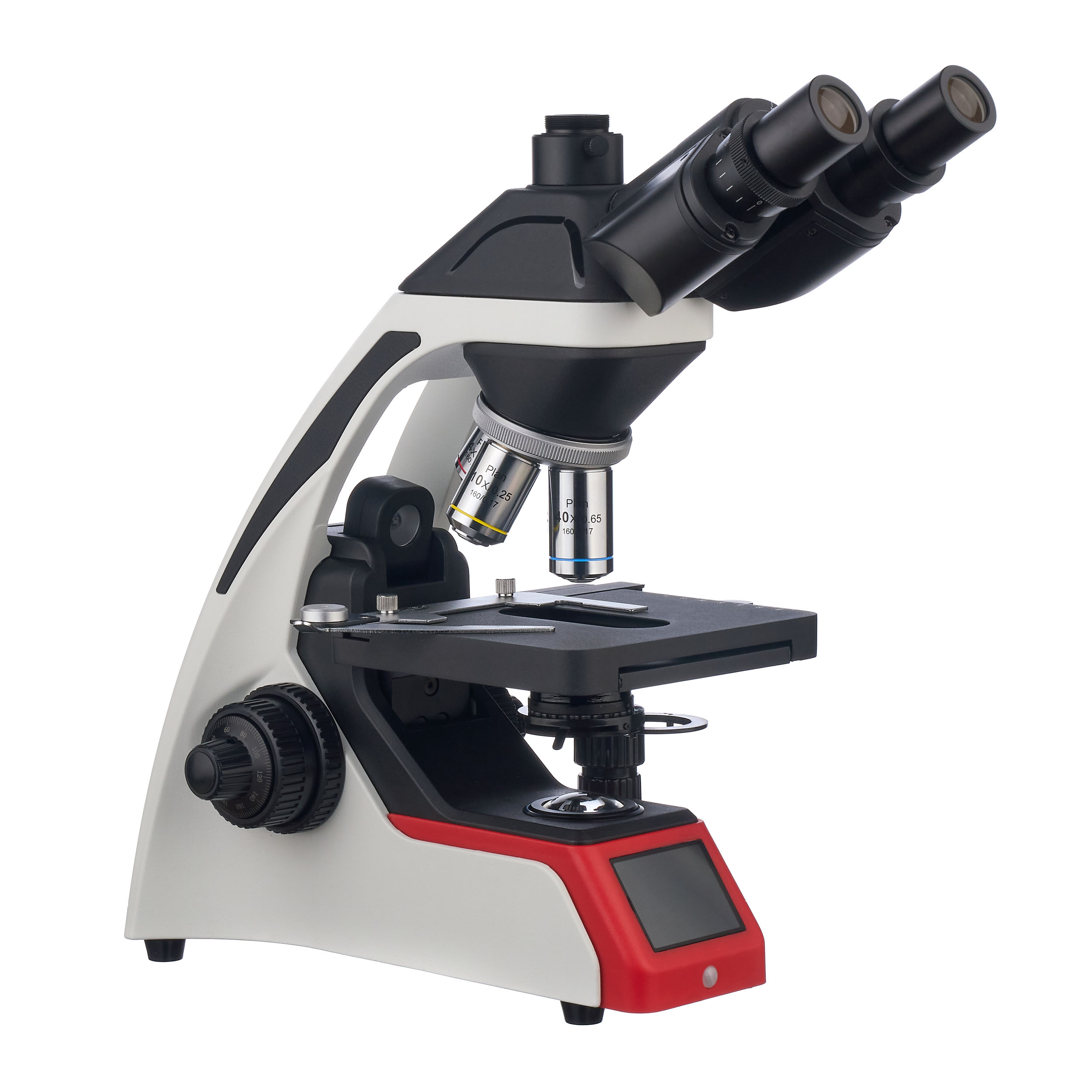

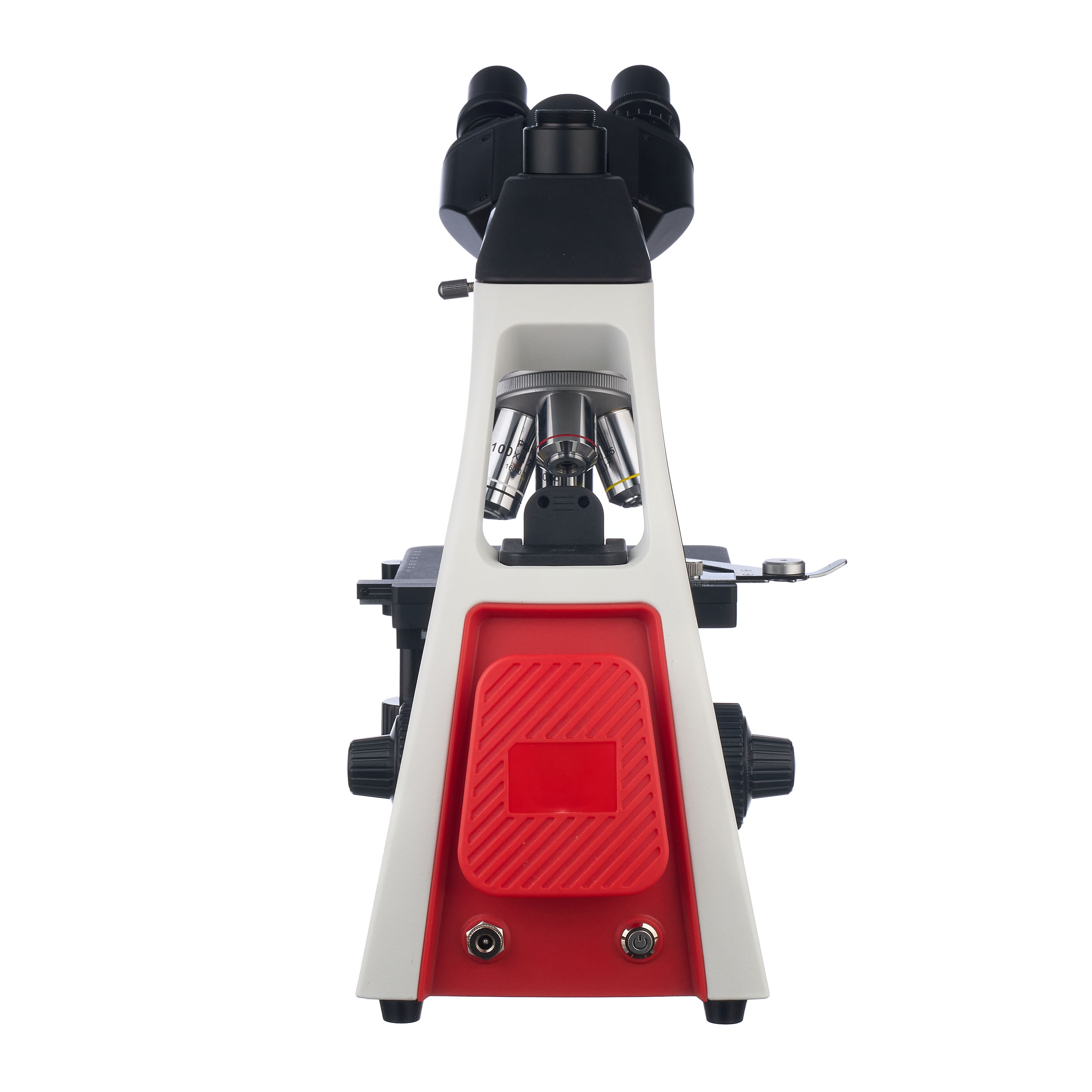

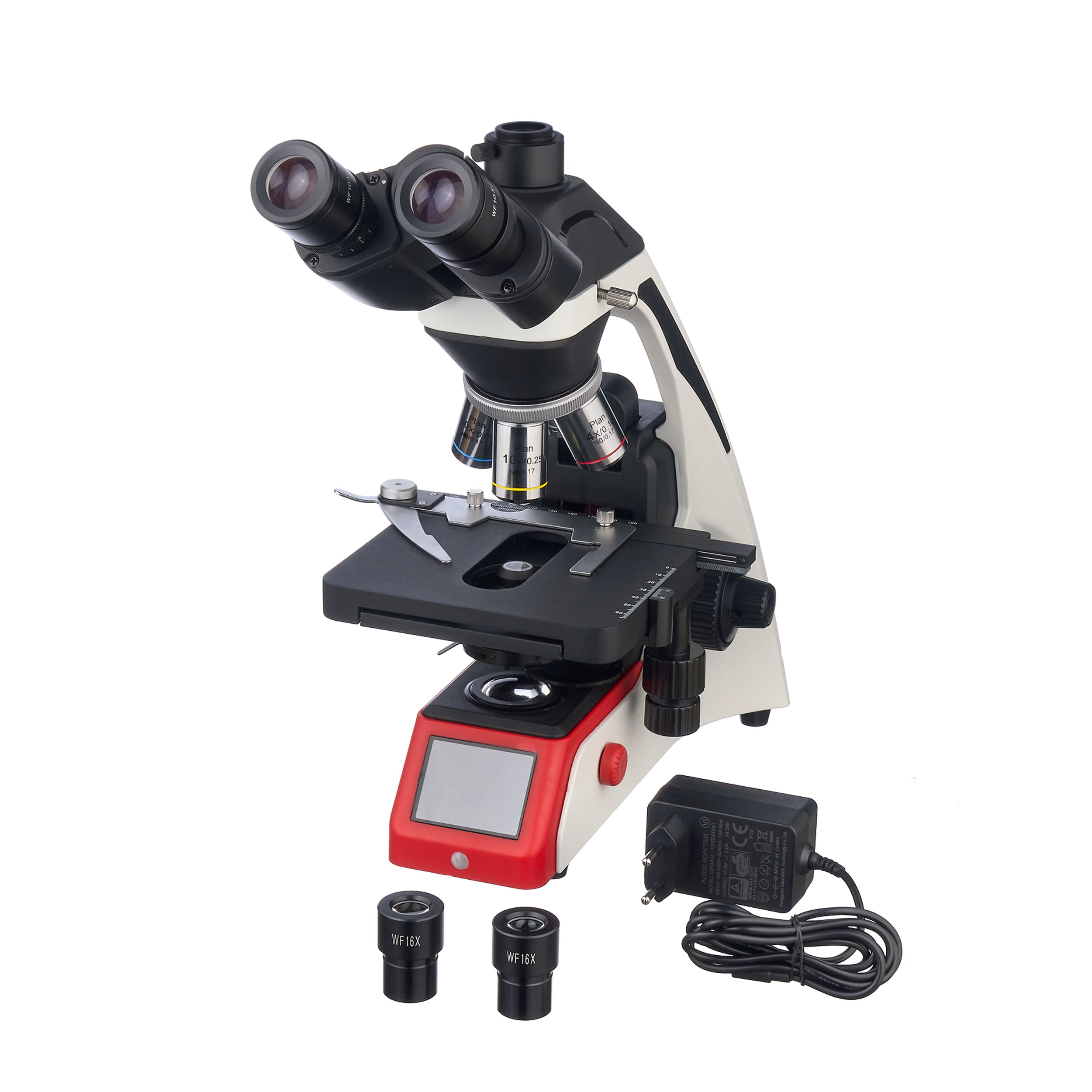

Микроскоп биологический Микромед 20 тринокулярный

Области применения

Микроскоп применяется в биологии и медицине, в ботанике и фармацевтической промышленности, в сельском хозяйстве, службах охраны окружающей среды и в криминалистике. Также он используется для учебного процесса в высших учебных учреждениях.

Оптическая система

Оптическая система микроскопа включает в себя тринокулярную оптическую насадку с окулярными тубусами и оптическим каналом визуализации, объективы на револьверном устройстве, коллектор и конденсор осветительного устройства с вариативной системой освещения. Оптическая схема спроектирована на бесконечность, в комплекте микроскопа объективы профессионального исследовательского уровня.

Профессиональные объективы

В комплекте микроскопа пять объективов с планахроматической коррекцией Plan 4x/0.13, Plan 10x/0.25, Plan 20x/0.40, Plan 40x/0.65 и Plan 100x/1.25 oil. Объективы 40х и 100х имеют оправы с подпружиненным оптическим блоком, что препятствует повреждению препарата и объектива при фокусировке.

Хроматические аберрации объективов исправлены с допуском осевого смещения фокусных расстояний для синей и красной областей на величину менее 2δ (ISO 19012-2), что приближает качество оптики к дифракционному пределу. Плоскостность поля объективов исправлена до значения PFN не менее 20 (ISO 19012-1). В оптической конструкции объективов применены оптические стекла классов 1 и 2 показателю преломления, двулучепреломлению, дисперсии и оптической однородности произведенные в соответствии с ГОСТ 3514-94. Антигрибковое покрытие оптических поверхностей объективов позволяет без ограничений использовать микроскоп в биологических лабораториях.

Освещение Кёлера

Система освещения Кёлера позволяет в полной мере использовать высокую разрешающую способность объективов приближая разрешение микроскопа к дифракционному пределу. Осветительная система микроскопа состоит из коллектора с полевой диафрагмой, конденсора Аббе N.А.=1.25 и источников света Мультиколор и галогенной лампы. Конденсор имеет центрируемую конструкцию и регулируемую апертурную ирисовую диафрагму. Для настройки освещения предусмотрена подвижка по оптической оси на 15 мм. Питается осветитель от комплектного сетевого адаптера 12В/5А.

Свет с изменяемой цветовой температурой

Вариативное освещение проходящего света включает в себя освещение Мультиколор состоящее из композитного светодиода работающего совместно с галогенной лампой. Это позволяет получать широкий спектр излучения и регулировать цветовую температуру источника в диапазоне от 2500⁰К до 9000⁰К с шагом 100⁰К. Выбранное значение индицируется на информационном дисплее. Возможность изменения цветовой температуры важна как для комфортного восприятия изображения исследователем, для работы с образцами, имеющими специфическую окраску и высокоточной настройки уровня белого при особых требованиях к записываемым файлам.

Галогенная лампа

Дополнительные возможности для пользователя предоставляет возможность переключить осветитель на традиционную галогенную лампу с цветовой температурой 3200⁰К. Выбранный источник также отображается на дисплее. Оба вида источников имеют регулировку яркости в пределах от 0 до 100% с шагом 1%. Все настройки осветителя сохраняется при отключении микроскопа от сети, для этого микроскоп имеет встроенный аккумулятор 400мАч.

Осветитель отраженного света

Осветитель отраженного света создает косое освещение необходимое при изучении образцов, плохо пропускающих свет. В осветителе использован светодиод 0.75Вт создающий световой поток 55 лм с углом освечивания 72°, цветовой температурой 6500-7000⁰K и регулировкой яркости в пределах от 0 до 100% с шагом 1%.

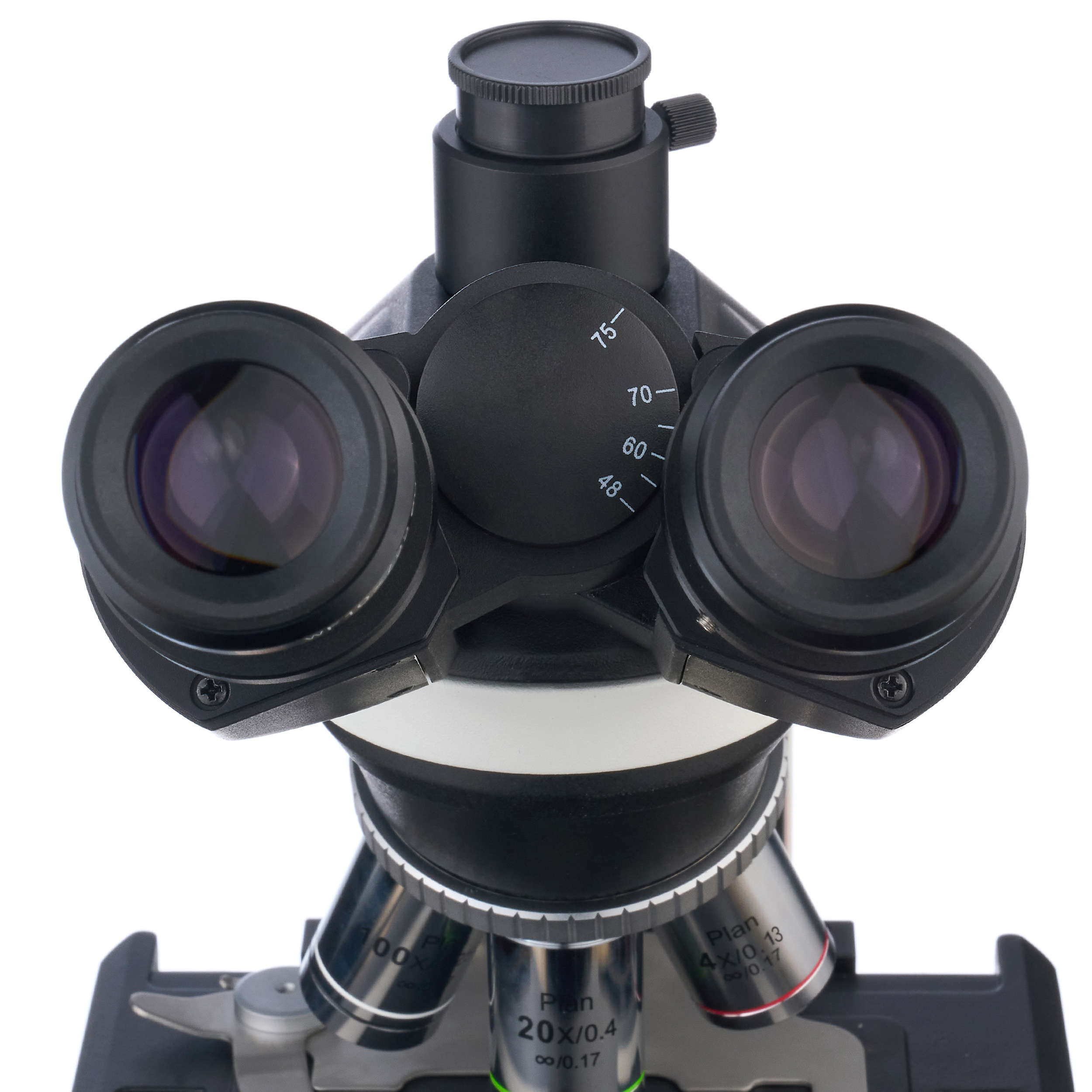

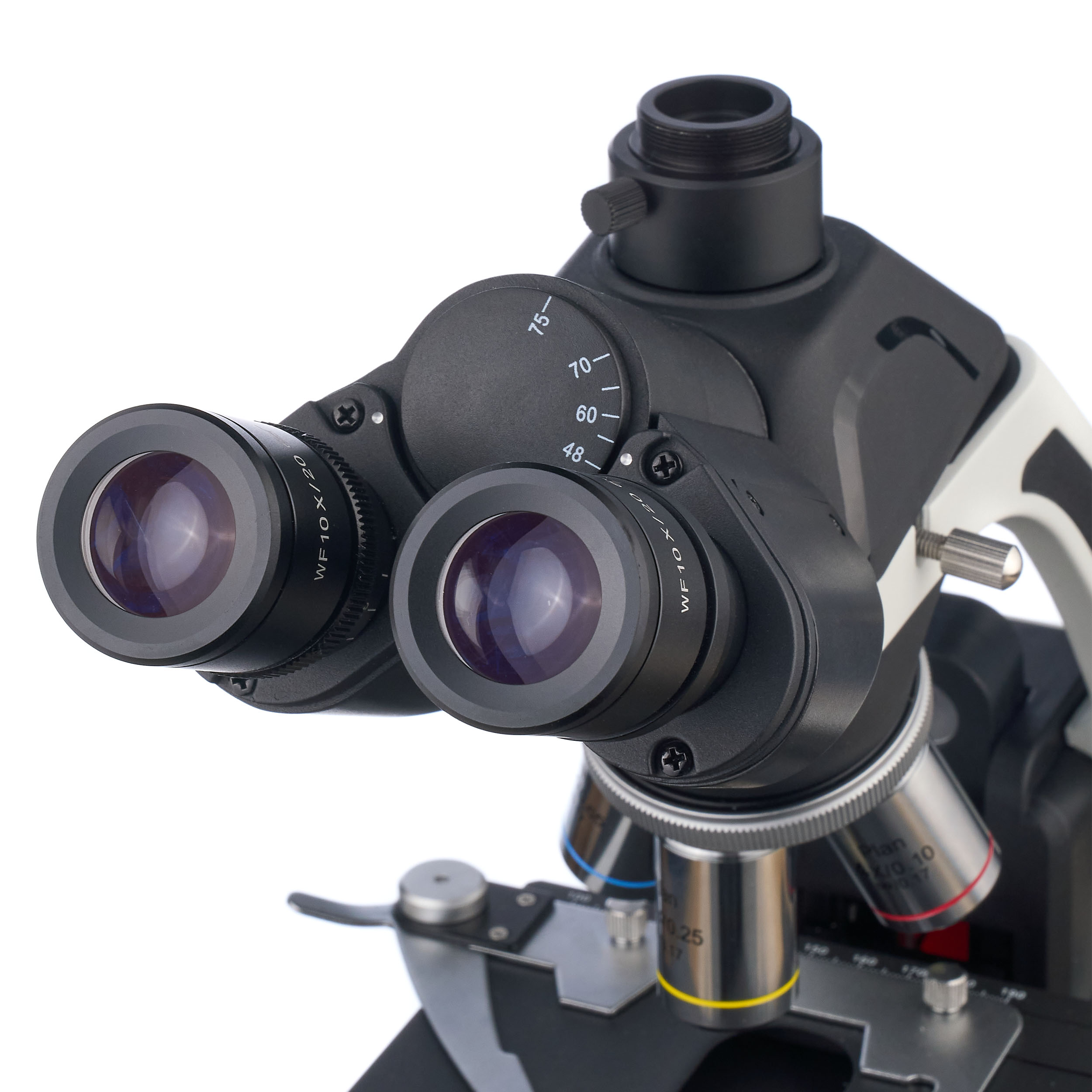

Визуальная насадка

Тринокулярная визуальная насадка микроскопа имеет оптическую схему Зидентопфа, что позволяет регулировать межзрачковое расстояние в пределах от 48 до 75 мм без потери точной фокусировки. Насадка снабжена окулярными тубусами с комфортным углом наклона 30⁰, что способствует исследованиям без чрезмерного напряжения глаз и избыточной нагрузки на шейный отдел исследователя. Возможность поворота насадки вокруг оптической оси на 360⁰ позволяет настроить оптимальное положение для работы.

Световой поток разделяется между окулярами и каналом визуализации в соотношении 50/50 и не требует переключения. Канал визуализации оснащен оптической системой с увеличением 0.5х, что позволяет оптимально использовать камеры с сенсором размером от 2/3 до 1/3 дюйма. Камера устанавливается на резьбу C-mount входящего в комплект адаптера. Визуальная насадка допускает подключение устройства визуализации с монитором, поставляемого по дополнительному заказу.

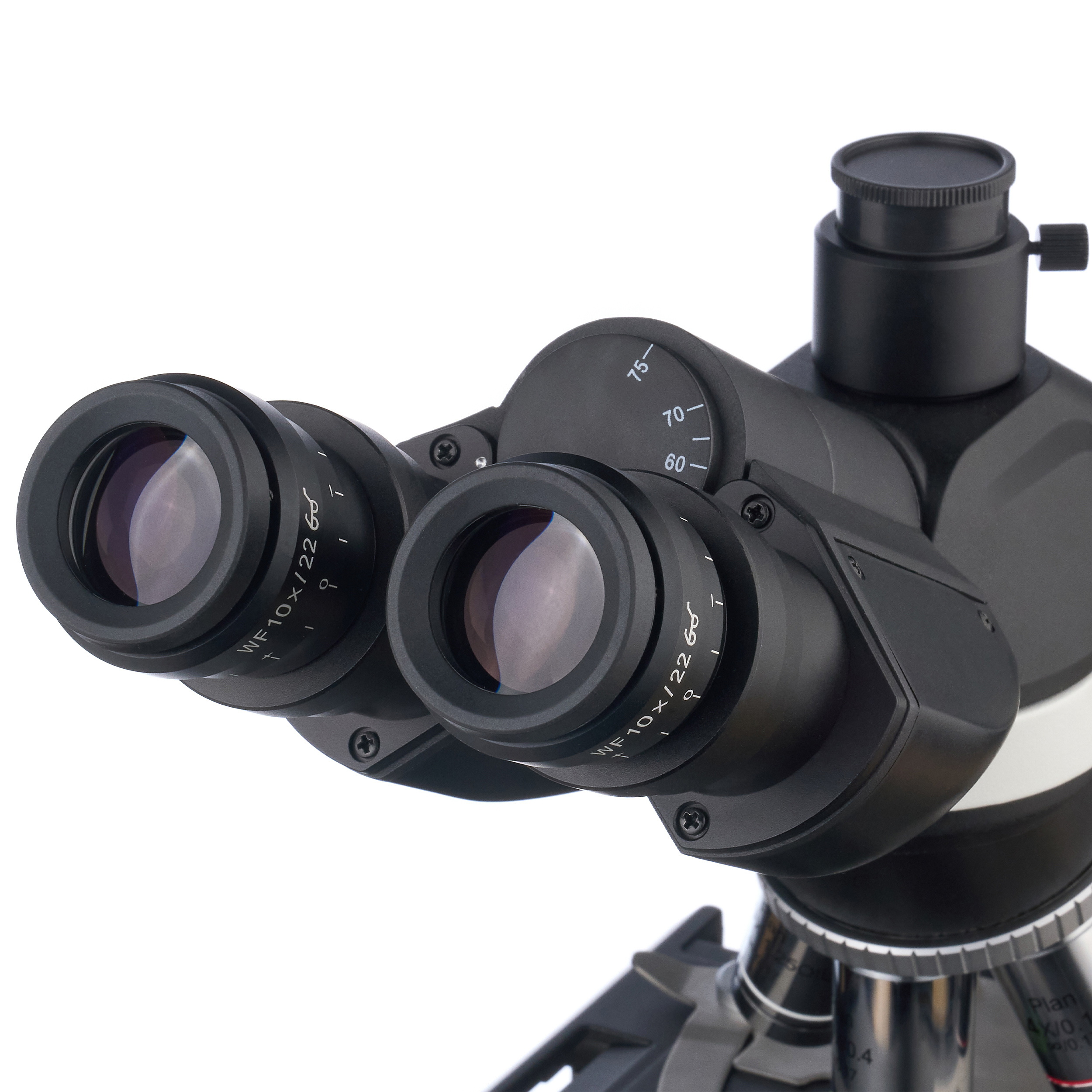

Окуляры с коррекцией

В комплекте микроскопа окуляры WF 10х/22 с выходным зрачком, вынесенным на 20 мм, что позволяет наблюдать полное поле наблюдателю в очках. Каждый окуляр снабжен механизмом диоптрийной коррекции ±6 дптр. Установочный диаметр 30.0 мм. По дополнительному заказу доступны окуляры WF 10x/22 HP со шкалой или сеткой и окуляр WF 15x/16.

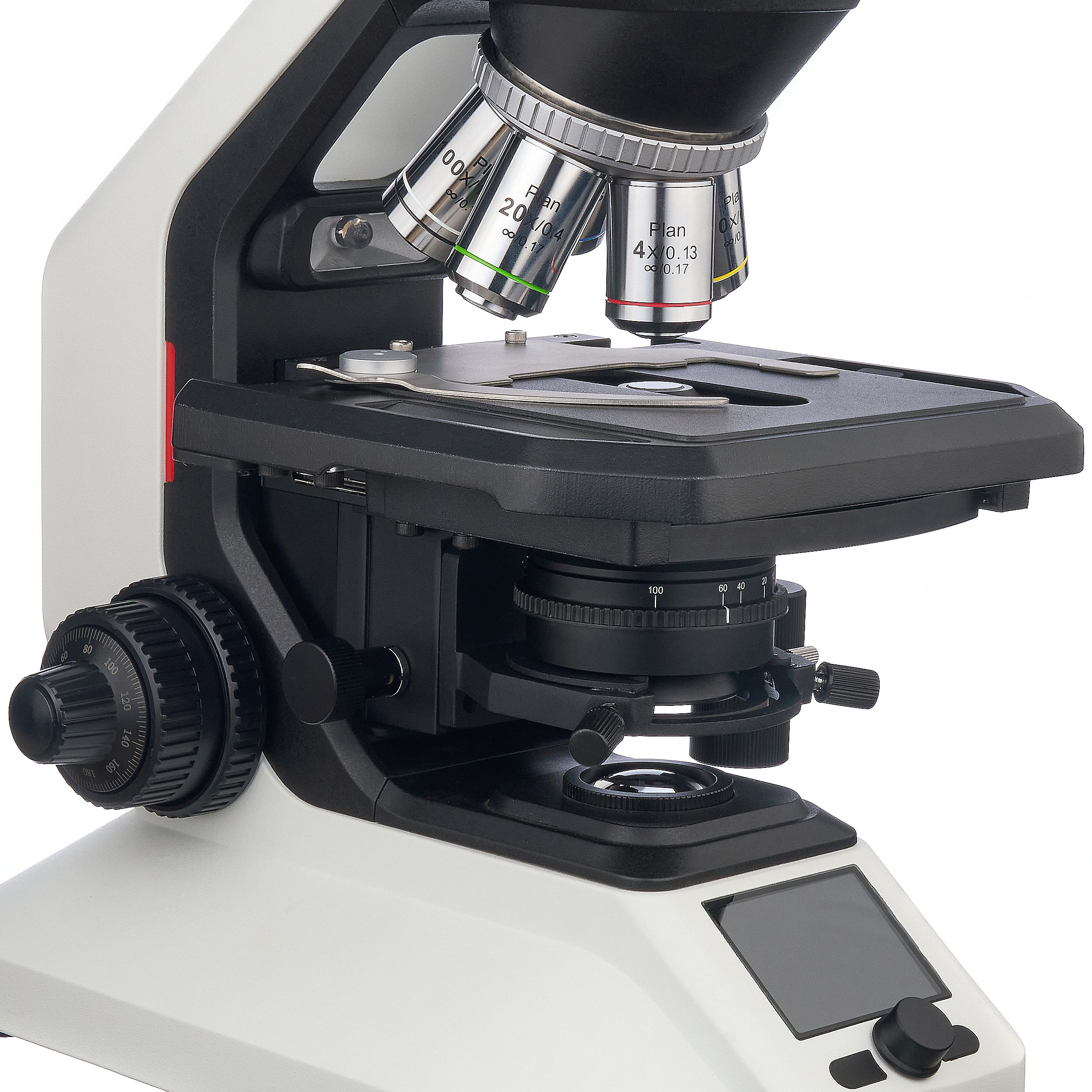

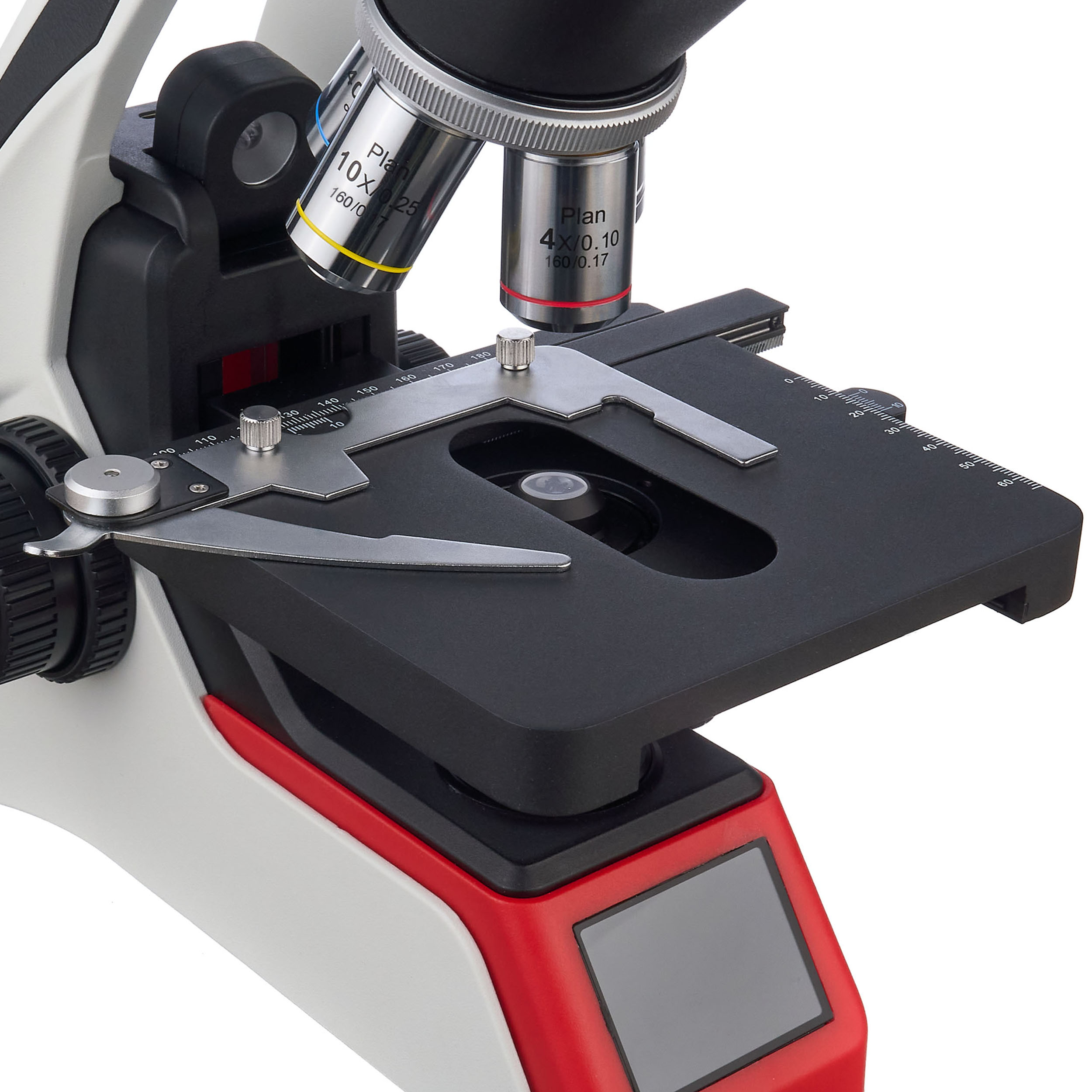

Предметный столик

Предметный столик двухслойной конструкции имеет размер 170х155 мм и допускает перемещение образца в направлениях X и Y в пределах до 50x50 мм с помощью коаксиальных рукояток. Столик не имеет выступающей рейки Х, что способствует комфорту и безопасности эксплуатации. Столик снабжен съемным двойным препаратодержателем с пружинным прижимом.

Электронный координатор X-Y

Координатор X-Y позволяет контролировать перемещение объекта с точностью 0.01 мм. Положение объекта по координатам отображается на информационном дисплее. Последнее положение объекта по X-Y сохраняется при отключении микроскопа. Диапазон перемещения относительно оптической объектива по X составляет ±25 мм, по Y - 25-75 мм, что соответствует общему диапазону 50х50 мм.

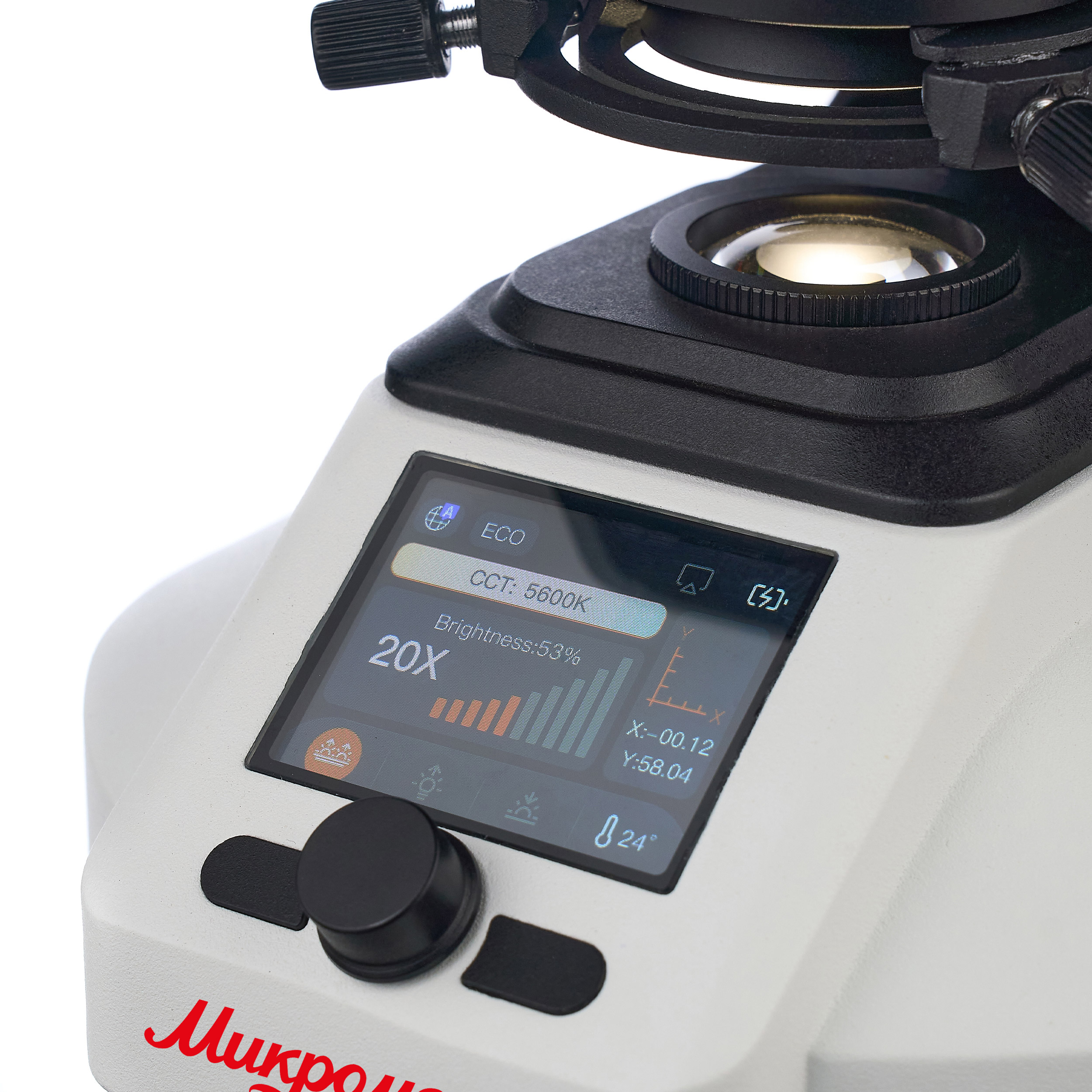

Информационный дисплей

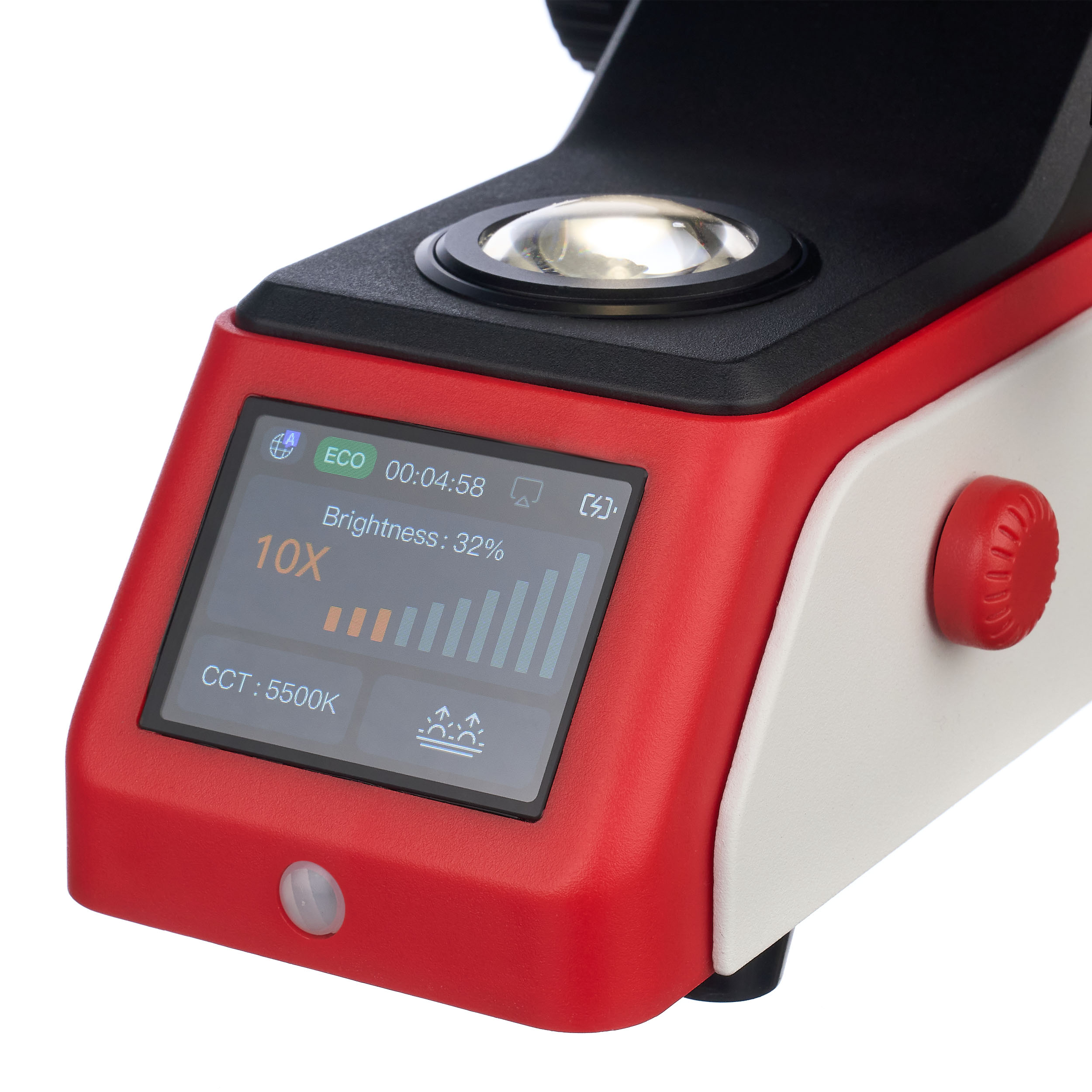

Дисплей на матрице IPS 2.4" отображает увеличение введенного в ход лучей объектива, яркость и тип источника, цветовую температуру, положение объекта по координатам, статус аккумулятора, температуру в помещении и предупреждает о недопустимой температуре эксплуатации.

Дополнительные режимы

Пользователь может настроить энергосберегающий режим ECO, выбрать в качестве источника проходящего света Мультиколор или галогенную лампу или осветитель отраженного света, выбрать язык настроек. Встроенный аккумулятор 400 мАч позволяет сохранять все настройки при длительном отключении питания.

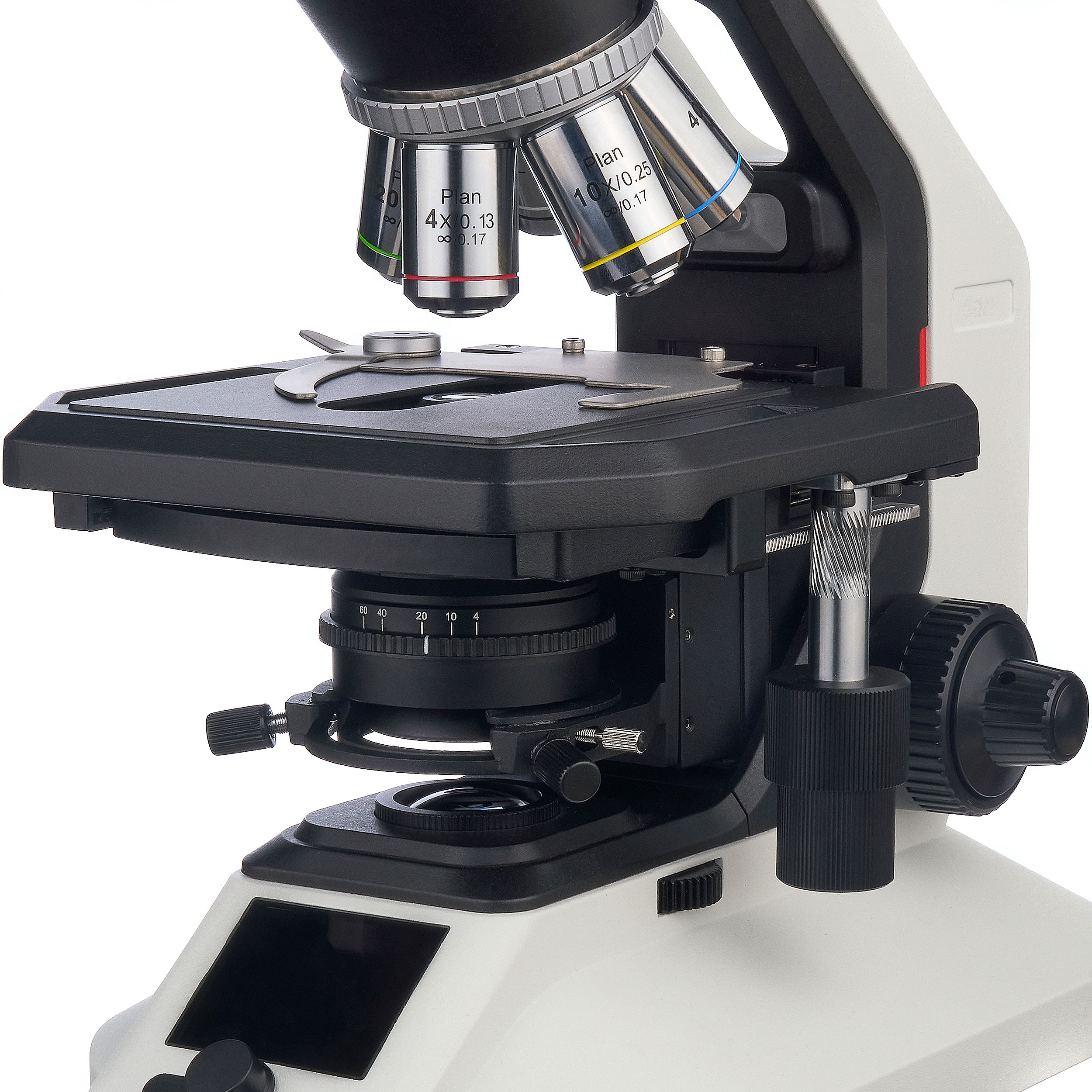

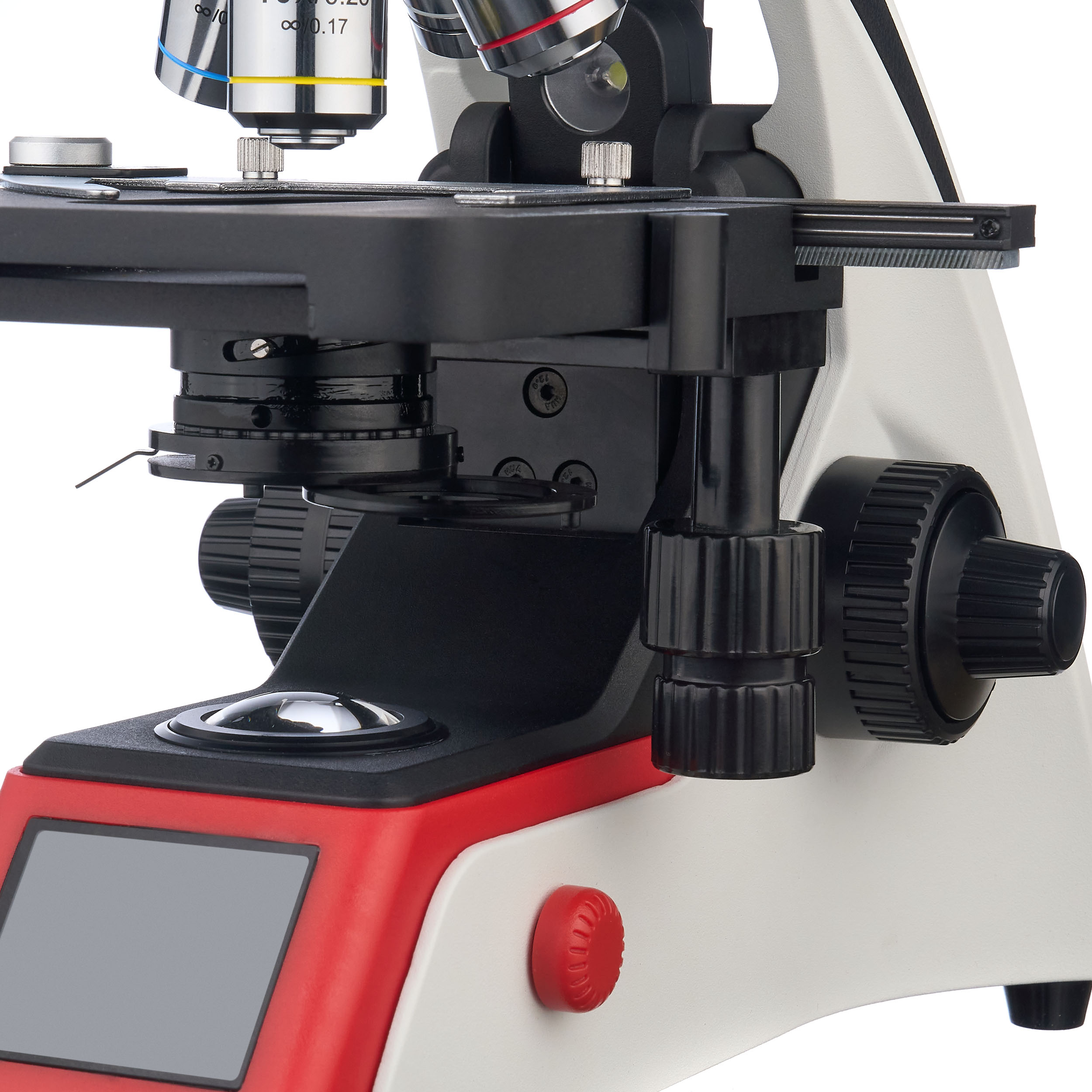

Фокусировка микроскопа

Фокусировка осуществляется перемещением предметного столика по оптической оси. Диапазон хода фокусировки составляет 12 мм. Фокусировочный механизм оснащен коаксиальными рукоятками грубой и тонкой фокусировки с регулятором усилия хода. Цена деления шкалы тонкой фокусировки 2 мкм.

Компактная конструкция

Конструкция микроскопа на прямоугольном основании позволяет занимать минимум рабочего пространства. Штатив, основание корпус визуальной насадки изготовлены из алюминиевого сплава, что гарантирует надежность, стабильность и долгий срок службы. На штатив и основание нанесено износостойкое покрытие с антистатическими и антибактериальными свойствами.

Особенности:

• Увеличение 40х-1000х. С дополнительными окулярами 40х-1500х
• Оптическая схема скорректирована на бесконечность
• Планахроматические объективы профессионального класса
• Освещение Мультиколор с настраиваемой от 2500 до 9000⁰K цветовой температурой
• Галогенная лампа проходящего света
• Светодиодный осветитель косого отраженного света
• Электронный координатор X-Y для точного контроля положения объекта
• Информационный дисплей для отображения всех параметров
• Канал визуализации с адаптером C-mount для эффективного использования камеры
• Компактная конструкция
