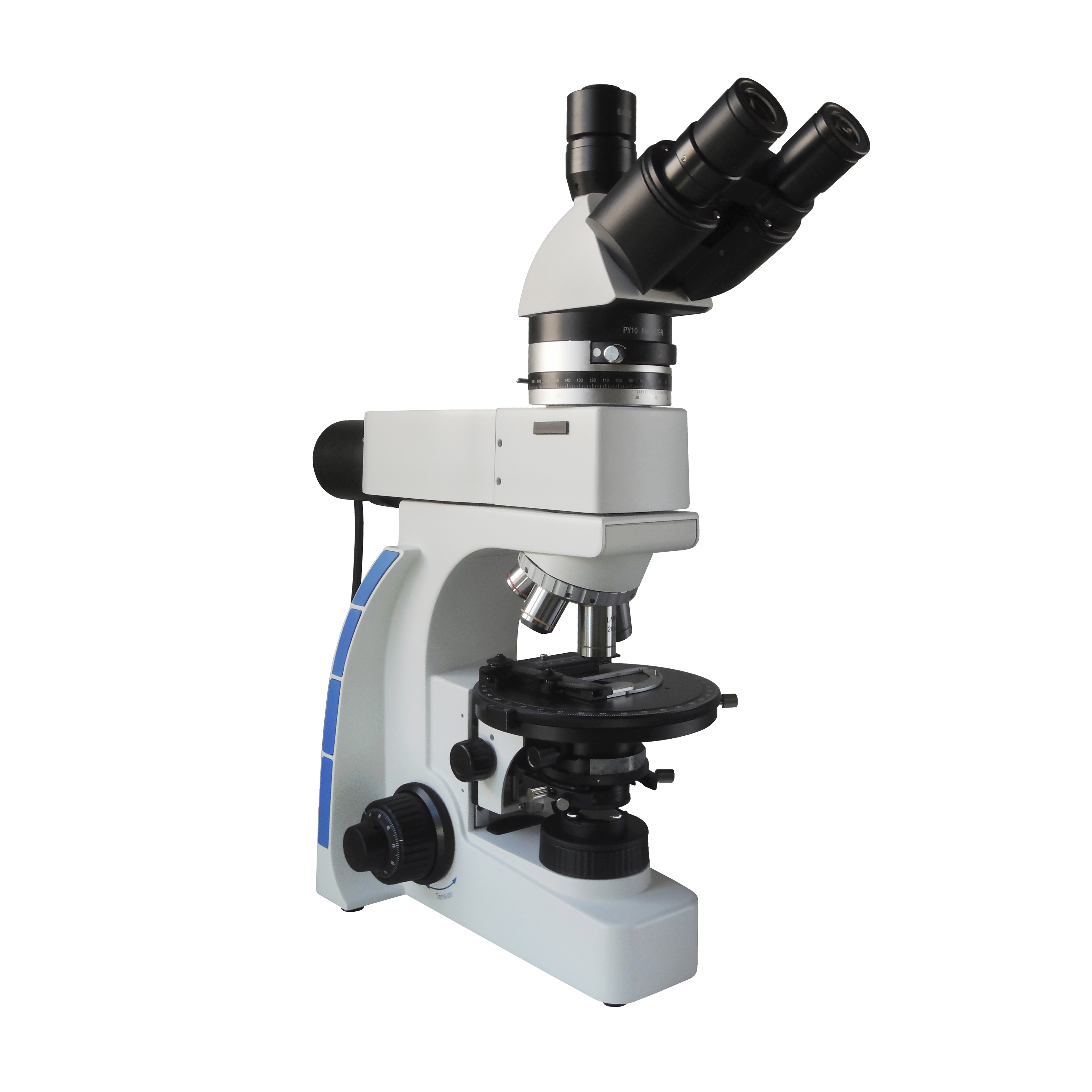

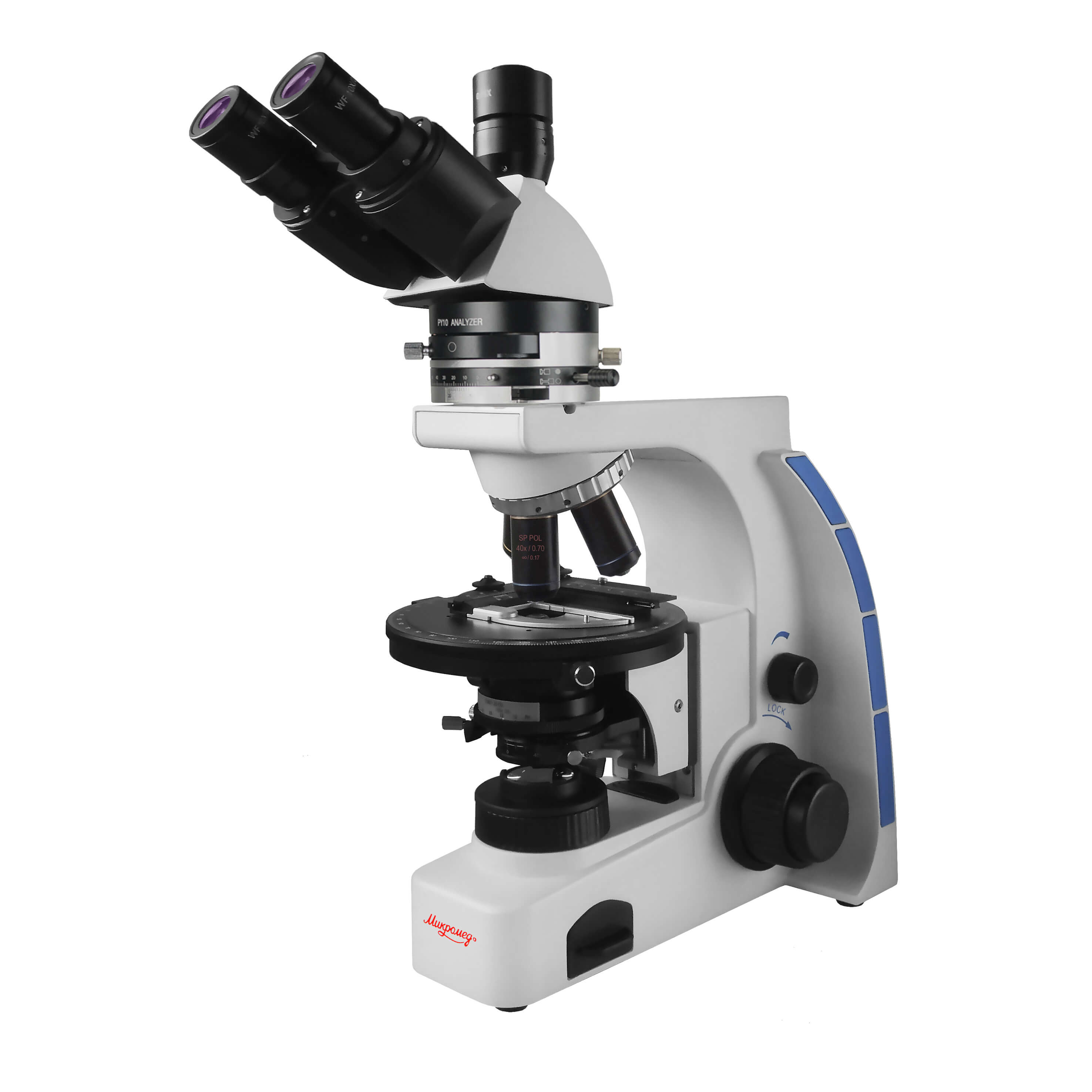

Микроскоп биологический Микромед 3 (вариант ПОЛ LED) тринокулярный

Области применения

Микроскоп применяется для исследований в поляризованном и обыкновенном свете во всех областях, где необходимо исследовать оптические свойства разнообразных биологических объектов и материалов, обладающих свойствами двойного лучепреломления. Микроскоп широко используется для исследований в молекулярной и клеточной биологии, при исследованиях мышечных тканей, нейронов, зубных костных тканей, для диагностики артрита.

В геологии микроскоп позволяет проводить анализ кристаллов, в пищевой промышленности определять свойства молочных продуктов, на производстве микроскоп используется для контроля качества полупроводниковых материалов и исследования остаточных напряжений полимерных материалов.

Оптика исследовательского класса

Оптическая схема «бесконечность» и специальные объективы для работы с поляризованным и обычным светом микроскоп позволяет наблюдать и записывать изображения высокого качества с минимальными искажениями и высокой резкостью. Антирефлексное покрытие на оптических поверхностях обеспечивает высокий контраст
и малый уровень рассеивания света. Антигрибковое покрытие оптики позволяет без ограничений применять микроскоп в биологических лабораториях.

В комплект микроскопа входит 4 поляризационных объектива SP POL - 4x/0.13, 10x/0.30, 40x/0.70 (S) и 100х/1.25 (S, Oil). Объективы изготовлены из стекол без двойного лучепреломления и имеют полупланахроматическую коррекцию. Дополнительно микроскоп может быть укомплектован объективами SP POL 20х/0.45 (S), 60х/0.80 (S) и биологическими планахроматами 4x/0.13, 10x/0.25, 20x/0.45 (S), 40x/0.65 (S), 60x/0.80 (S) и 100х/1.25 (S, Oil). Все объективы скорректированы на бесконечность и рассчитаны на покровные стекла толщиной 0.17 мм.

Увеличение микроскопа в базовой комплектации 40х - 1000х, при использовании дополнительных окуляров и объективов 20х - 1600х. Объективы установлены на револьверном устройстве с пятью центрируемыми гнездами, благодаря этому каждый объектив может быть индивидуально отцентрирован и установлен точно на одну ось с центром предметного столика и оптической осью осветителя.

Визуальная насадка

В базовый комплект микроскопа входит тринокулярная визуальная насадка, предназначенная для работы с поляризованным и обычным светом. Насадка имеет поворотную конструкцию и допускает вращение вокруг оптической оси на 360°.
Угол наклона окулярных тубусов составляет 30°, что способствует комфортной работе без чрезмерной нагрузки на шейный отдел исследователя. Для распределения светового потока между окулярами и каналом визуализации использован светоделитель 50:50. Благодаря этому при использовании камеры переключения канала не требуется. В насадке предусмотрена регулировка межзрачкового расстояния разворотом окулярных тубусов в пределах 52-75 мм. Для компенсации аметропии в диапазоне ±5 дптр предназначен механизм диоптрийной настройки на левом тубусе.

Модульная конструкция

Штатив микроскопа является унифицированной платформой для основных частей микроскопа - визуальных насадок, револьверных устройств, конденсоров, осветительных модулей. Благодаря схеме «бесконечность» в ход лучей микроскопа могут быть введены дополнительные оптические устройства, такие как поляризатор, линза Бертрана и оптические компенсаторы, устанавливаемые в промежуточный тубус. Благодаря модульному строению базовая модель может быть модернизирована для проведения исследований по методам светлого и темного поля, как в сухих, так и в иммерсионных системах. Перечень дополнительных устройств приведен в подразделе Комплектация.

Оптика и цифра

Визуальная насадка тринокулярного типа позволяет устанавливать окулярную камеру и выводить данные на внешнее устройство. Камера устанавливается в канал визуализации с помощью комплектного оптического адаптера с увеличением 0.65х позволяющим применять камеры с сенсорами высокого разрешения и размером до 2/3 дюйма.
Адаптер имеет широко распространенный посадочный стандарт C-mount.

Окулярная камера и ПО в комплект микроскопа не входят и приобретается отдельно. Выбрать и приобрести окулярную камеру можно как в нашем интернет-магазине, так и у наших официальных дилеров. Конструкция визуальной насадки обеспечивает постоянное визирование в окуляры параллельно с выводом данных.

Осветительная система Кёлера

В микроскопе Микромед 3 (вариант ПОЛ LED) использована схема освещения Кёлера.
Тринокулярная конструкция с разделением светового потока на два канала требует высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных фото и видео файлов.

Примененная в микроскопе схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать разрешающую способность объективов. Осветитель микроскопа включает в себя осветитель Кёлера - коллектор с полевой диафрагмой и конденсор. Конденсор снабжен апертурной диафрагмой и допускает подвижку по оптической оси до 18 мм.

Для работы с объективами малых увеличений, имеющими небольшую величину числовой апертуры, фронтальная линза конденсора выводится из хода лучей, для этого она установлена на поворотном кронштейне. В качестве источника света в микроскопе использован светодиод 5Вт высокой яркости «теплого белого» спектра 4500 - 5000⁰К.

Поляризованный и обычный свет

Осветительная система предназначена для работы как с поляризованным, так и с обычным светом. Для работы с поляризацией используется поворотный на 360⁰ поляризатор, встроенный в конденсор. Благодаря этому исследования можно поводить не только простым методом при скрещенном и параллельном поляризаторе и анализаторе, но и поворачивать собственно плоскость поляризации. Анализатор установлен в промежуточном тубусе, имеет поворотную на 180⁰ конструкцию, и при работе с обычным светом выводится из хода лучей.

Промежуточный тубус

Микроскоп Микромед 3 (вариант ПОЛ LED) оборудован промежуточным тубусом, предназначенным для введения в ход лучей микроскопа дополнительных оптических устройств – компенсаторов, светофильтров, поляризационных фильтров и линз.

В промежуточный тубус микроскопа встроена линза Бертрана с механизмом фокусировки. Использование линзы позволяет наблюдать интерференционные фигуры исследуемых объектов в задней фокальной плоскости объектива. Наиболее часто линза Бертрана используется при исследованиях в сходящихся лучах. Эти исследования называются коноскопическими и применяются при изу­че­нии оп­тических свойств кри­стал­лов.

При изучении прозрачных объектов, имеющих слабое двойное лучепреломление, могут применяться оптические компенсаторы. Компенсаторы вносят фазовый сдвиг при прохождении волнового фронта через объект исследования за счет чего увеличивается контраст наблюдаемого изображения. В комплект микроскопа входят компенсаторы
1/4λ (137nm), λ (530 nm) и кварцевый клин 4λ. Для установки компенсаторов и цветных светофильтров в промежуточном тубусе имеется специальный слот.

Предметный столик

В базовый комплект микроскопа входит круглый предметный столик диаметром 160 мм. Столик может вращаться на 360⁰ и укомплектован съемным препаратоводителем высокой точности. Перемещение объекта по направлениям X - Y в диапазоне 48 - 27 мм контролируется по шкалам с нониусами. Столик установлен на шарикоподшипниках, что обеспечивает отсутствие люфтов и плавное вращение с высокой точностью повторяемости устанавливаемых углов. К столику прилагаются пружинные зажимы для биологических образцов на предметных стеклах, их можно установить вместо препаратоводителя. По дополнительному заказу микроскоп может быть укомплектован механическим двухкоординатным столиком 185x177 мм без выступающей рейки Х.

Точная механика

Фокусировка микроскопа производится перемещением предметного столика по высоте с помощью демпфированного зубчато - реечного механизма с коаксиальной системой грубой и тонкой фокусировки. За один оборот рукояток тонкой фокусировки предметный столик перемещается на 0,1 мм. Левая рукоятка тонкой фокусировки снабжена шкалой с ценой деления 0,001 мм.

Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Механизм имеет регулируемый ограничитель перемещения столика. Ход грубой фокусировки составляет 20 мм. Конструкция механизма гарантирует плавное движение предметного столика без люфтов и высокую точность фокусировки.

Микроскоп имеет полностью металлическую ударопрочную конструкцию, что обеспечивает надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа выполнены из алюминиевого сплава методом литья под давлением и имеют покрытие с антистатическими и антигрибковыми свойствами.

Особенности:

• Оптическая схема «бесконечность» и специальные объективы для поляризации.
• Увеличение 40х - 1000х, с дополнительной оптикой 20х - 1600х.
• Исследования в проходящем поляризованном и обычном свете.
• Схема Кёлера обеспечивает максимальную резкость и равномерное освещение.
• Револьвер на 5 объективов с центрируемыми гнездами.
• Набор компенсаторов и светофильтров в стандартной комплектации микроскопа.
• Фокусируемая линза Бертрана для коноскопических исследований.
• Визуальная насадка с каналом визуализации и адаптером С-mount.
• Прецизионная точность фокусировки.
