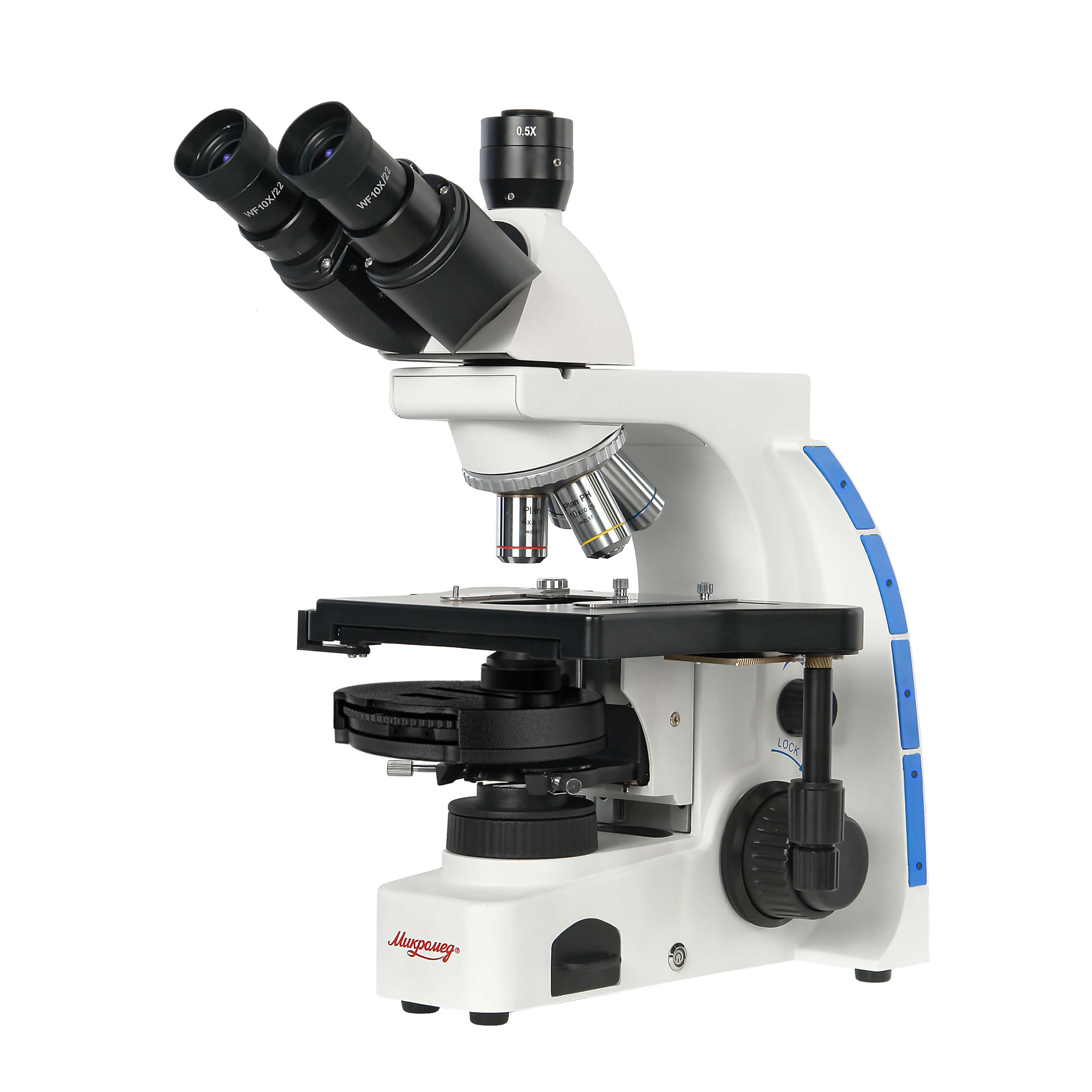

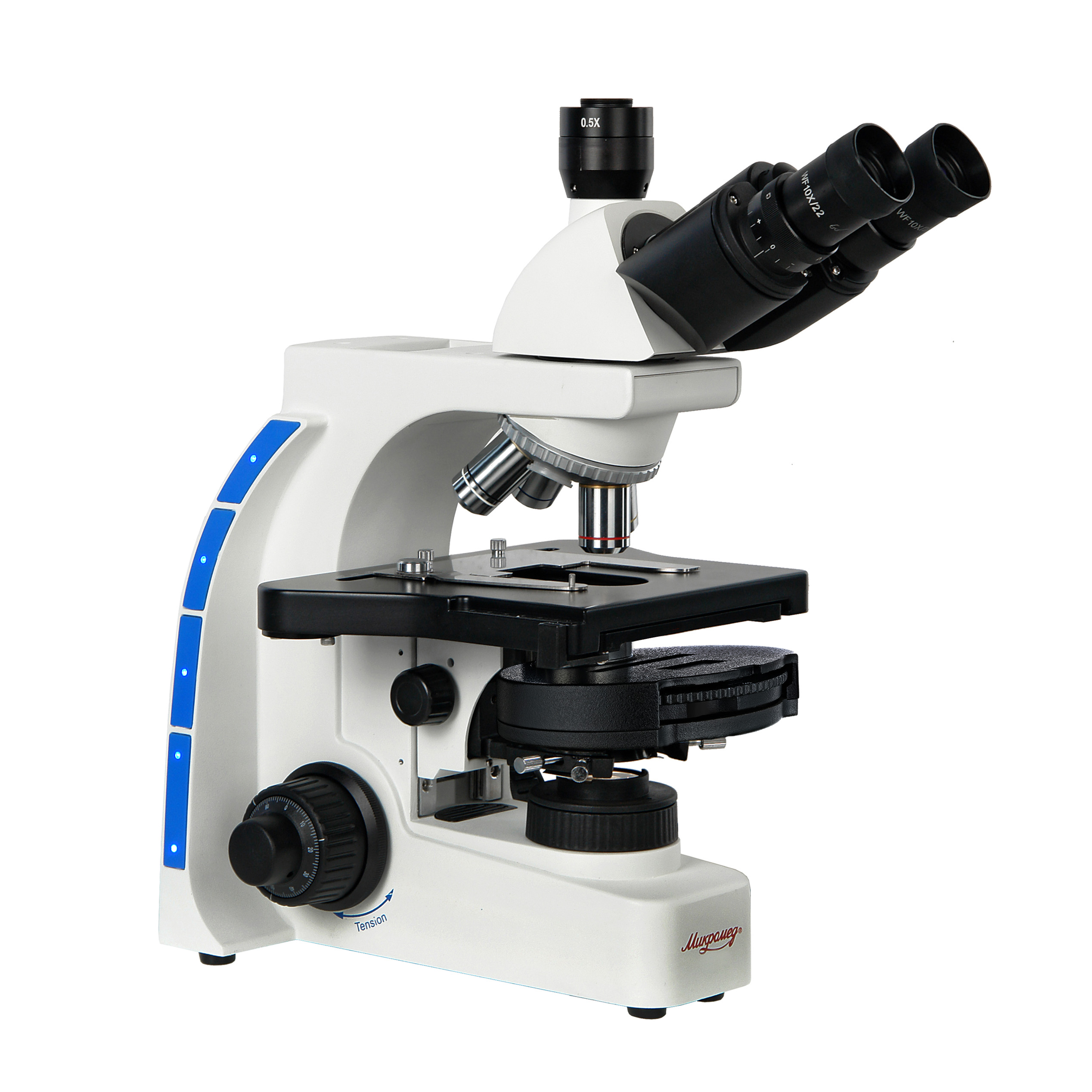

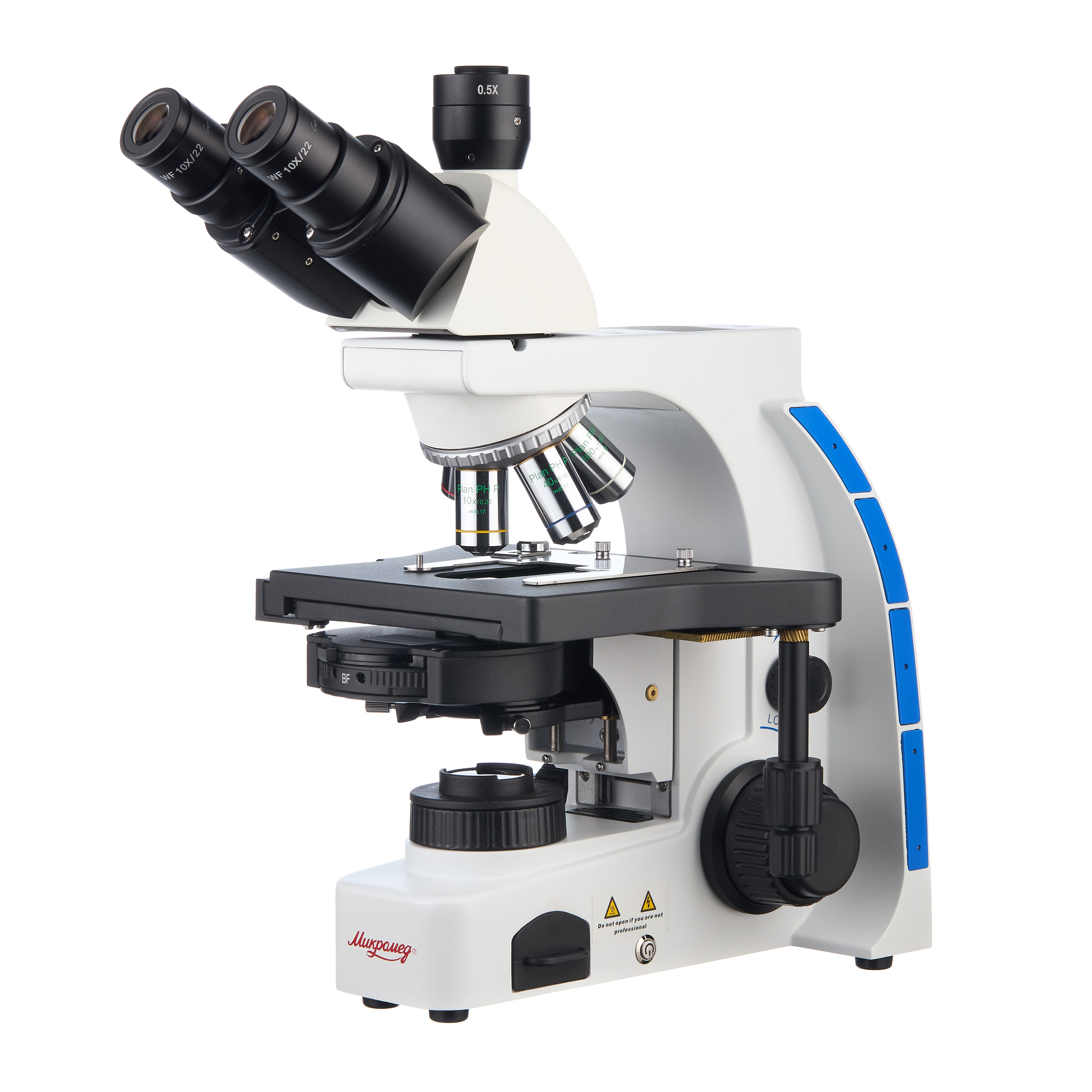

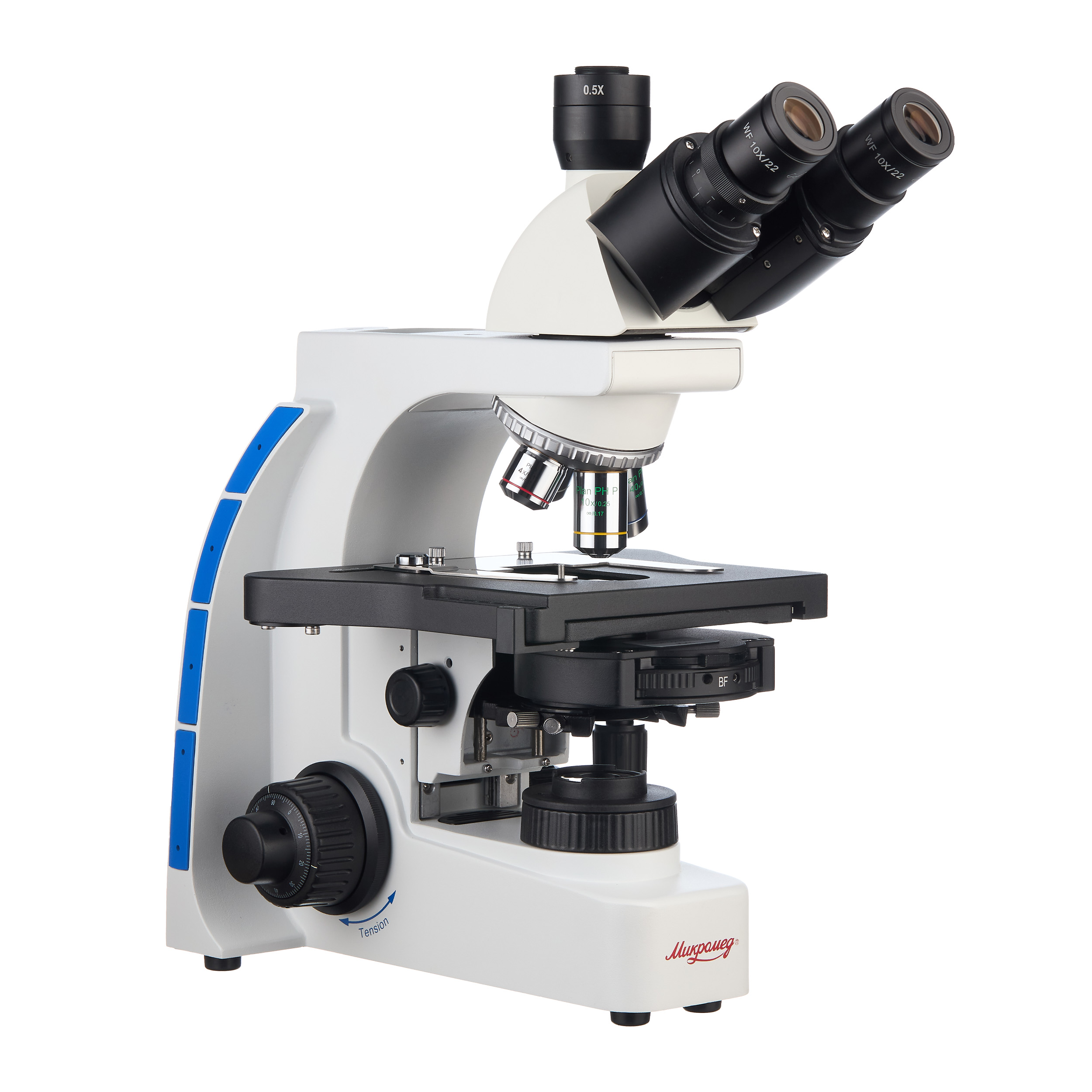

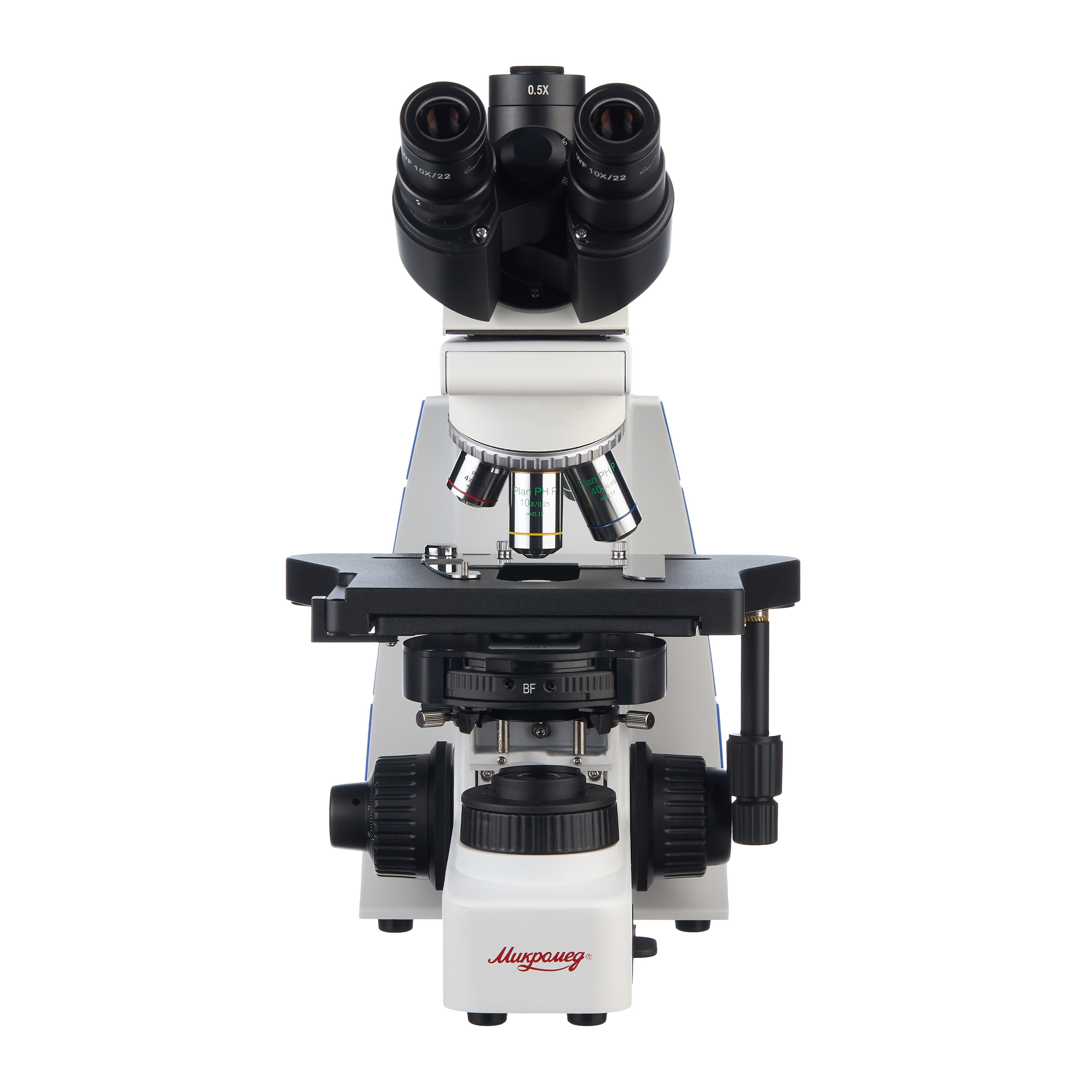

Микроскоп биологический Микромед 3 (вариант РН) тринокулярный

Области применения

Микроскоп Микромед 3 (вариант PH) применяется для исследований в проходящем свете по методу фазового контраста. С дополнительными устройствами можно проводить исследования в темном поле, светлом поле и поляризованном свете. Тринокулярная конструкция позволяет применять окулярную камеру и выводить цифровые данные на внешнее устройство.

Метод фазового контраста позволяет исследовать малоконтрастные объекты, слабо или совсем не различимые при наблюдении традиционным методом светлого поля - бесцветные прозрачные препараты и живые микроорганизмы, которые не могут быть окрашены. Микроскоп используется в медицине для подсчета количества тромбоцитов при проведении клинического анализа крови, визуализации и подсчета эритроцитов в моче, в экологии для исследования живых организмов в воде.

На микроскопе можно изучать малоконтрастные неокрашенные биологические объекты в виде мазков и срезов, проводить исследования в ботанике, фармацевтической промышленности, сельском хозяйстве, службах охраны окружающей среды и криминалистике. Также микроскоп применяется во многих областях науки для разнообразных исследований в проходящем свете по методу светлого поля.
Микроскоп широко используется в научных целях, для лабораторной диагностики и в учебном процессе.

Модульная конструкция

Модульная конструкция микроскопа и оптическая схема «бесконечность» позволяет использовать дополнительные устройства и проводить с их помощью исследования в проходящем свете.

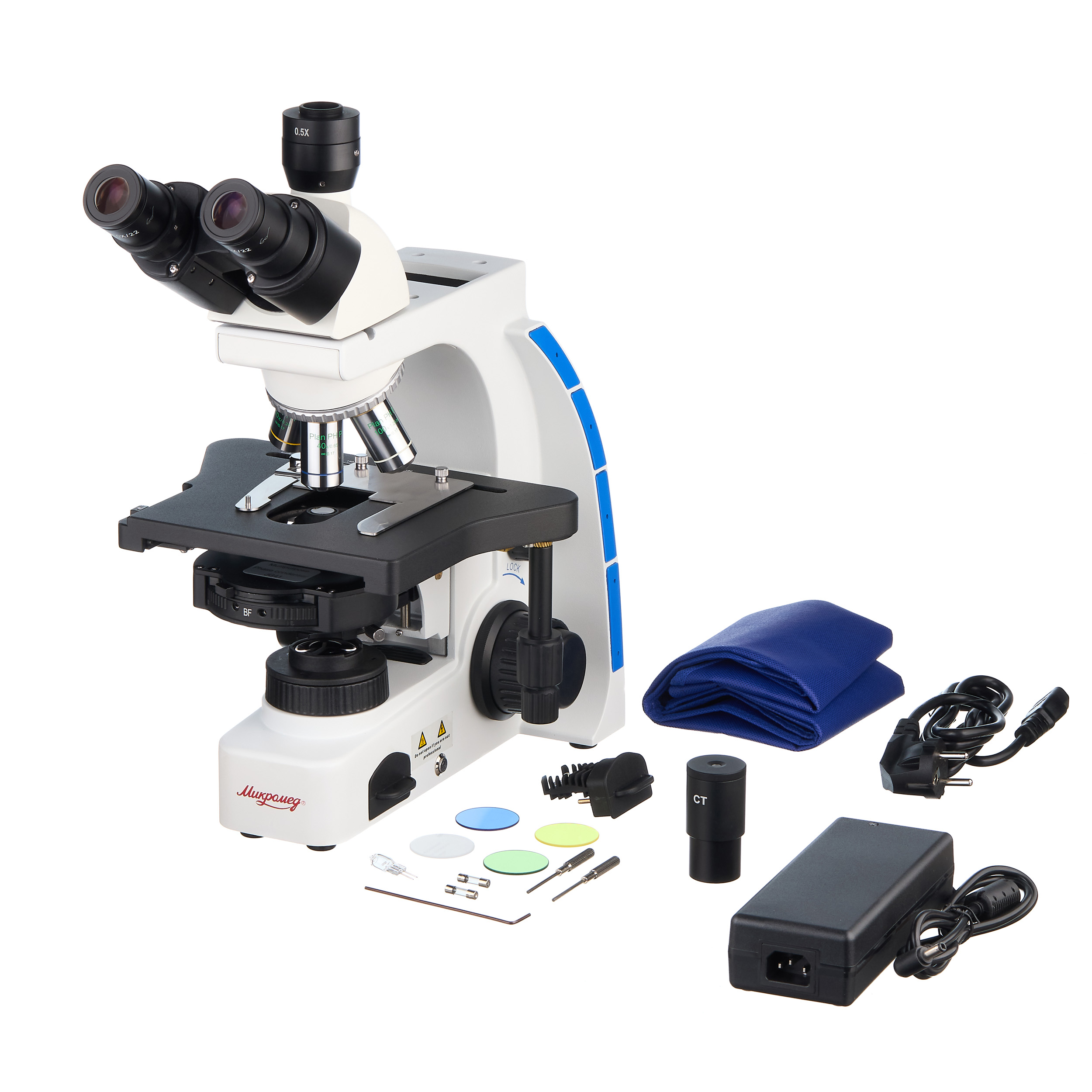

Благодаря этому, микроскоп может быть модернизирован, что позволяет работать по методу простой поляризации, с микроскопом могут быть использованы конденсоры светлого и темного поля для сухих и иммерсионных исследований, визуальные насадки. На микроскоп могут быть установлены разнообразные предметные столики, в том числе биологический столик со стеклом и столик с подогревом для исследований живых организмов. Кроме того, по дополнительному заказу микроскоп может быть укомплектован окулярными камерами, мониторами и устройствами визуализации. Полный перечень дополнительных устройств приведен в разделе Комплектация.

Оптика исследовательского класса

Микроскоп Микромед 3 (вариант PH) имеет оптическую схему, скорректированную на бесконечность. Система включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы на револьверном устройстве, коллектор и фазово-контрастное устройство.

В базовую комплектацию микроскопа входят планахроматы для работы по методу позитивного фазового контраста. В комплект микроскопа входят объективы Plan PH 10х, Plan PH 20х, Plan PH 40х и Plan PH 100х OIL.

Дополнительно микроскоп может быть укомплектован объективами для работы в светлом и темном поле Plan 4х, Plan 10х, Plan 20х, Plan 40х, Plan 60х и Plan 100х OIL.
Все объективы рассчитаны на «бесконечность» и толщину покровных стекол 0.17 мм. Парфокальная высота объективов 45 мм, установочный стандарт DIN.

На все оптические детали нанесено многослойное антирефлексное покрытие, кроме того, объективы микроскопа имеют антигрибковое покрытие, что позволяет без ограничений использовать микроскоп в биологических лабораториях.

Информативность и комфорт

Благодаря исправленной кривизне поля и сферической аберрации объективов, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным для двух длин волн хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов, что позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.

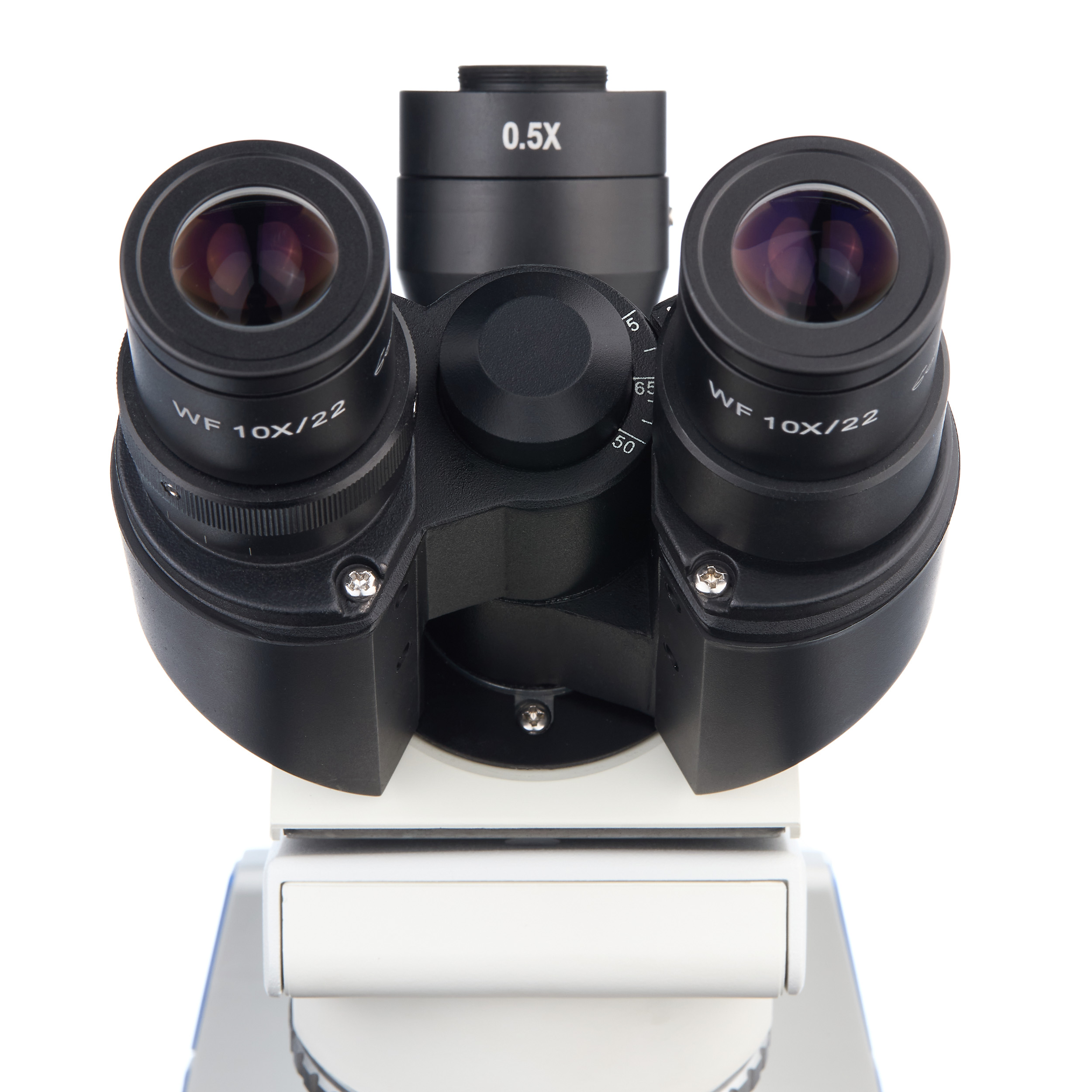

Визуальная насадка снабжена окулярными тубусами с наклоном 30°, что способствует комфортной работе на микроскопе и снижает нагрузку на шейный отдел позвоночника исследователя. Для компенсации аметропии глаз исследователя левый окулярный тубус снабжен механизмом диоптрийной настройки в диапазоне ±5 диоптрий. Насадка имеет оптическую схему Зидентопфа и допускает настройку межзрачкового расстояния в пределах 50-75 мм простым разворотом окулярных тубусов без потери точной фокусировки.

Оптика и цифра

Тринокулярная конструкция визуальной насадки, позволяет устанавливать окулярную камеру – видеоокуляр и выводить данные на внешнее устройство. Конструкция насадки со светоделителем позволяет проводить визуальное наблюдение через оптические окуляры, и одновременно использовать цифровой канал без переключения светового потока. Камера устанавливается в вертикальный выход канала визуализации с помощью резьбового крепления стандарта C-Mount. Эта система крепления позволяет применять вместе с камерой дополнительные оптические адаптеры различных увеличений. В базовом варианте микроскоп комплектуется адаптером с увеличением 0.5х, что позволяет использовать большинство цифровых окулярных камер с размером сенсора 1/2.5"- 1/3".

Видеоокуляр в базовый комплект поставки микроскопа не входит, его можно выбрать и приобрести как в нашем интернет-магазине или салонах Вебер, так и у наших дилеров.

Осветительная система Кёлера

Микроскоп Микромед 3 (вариант PH) оснащен осветительной системой Кёлера. Тринокулярная конструкция с разделением светового потока на два канала требует высокой яркости в пространстве изображений, что необходимо как для комфортного исследования, так и для записи качественных фото и видео файлов. Примененная в микроскопе схема Кёлера позволяет максимально использовать яркость источника света, достигать высокого контраста изображения и полностью использовать разрешающую способность объективов. Осветитель микроскопа включает в себя осветитель Кёлера - коллектор с полевой диафрагмой и конденсор, являющийся частью фазово-контрастного устройства.

Два источника света

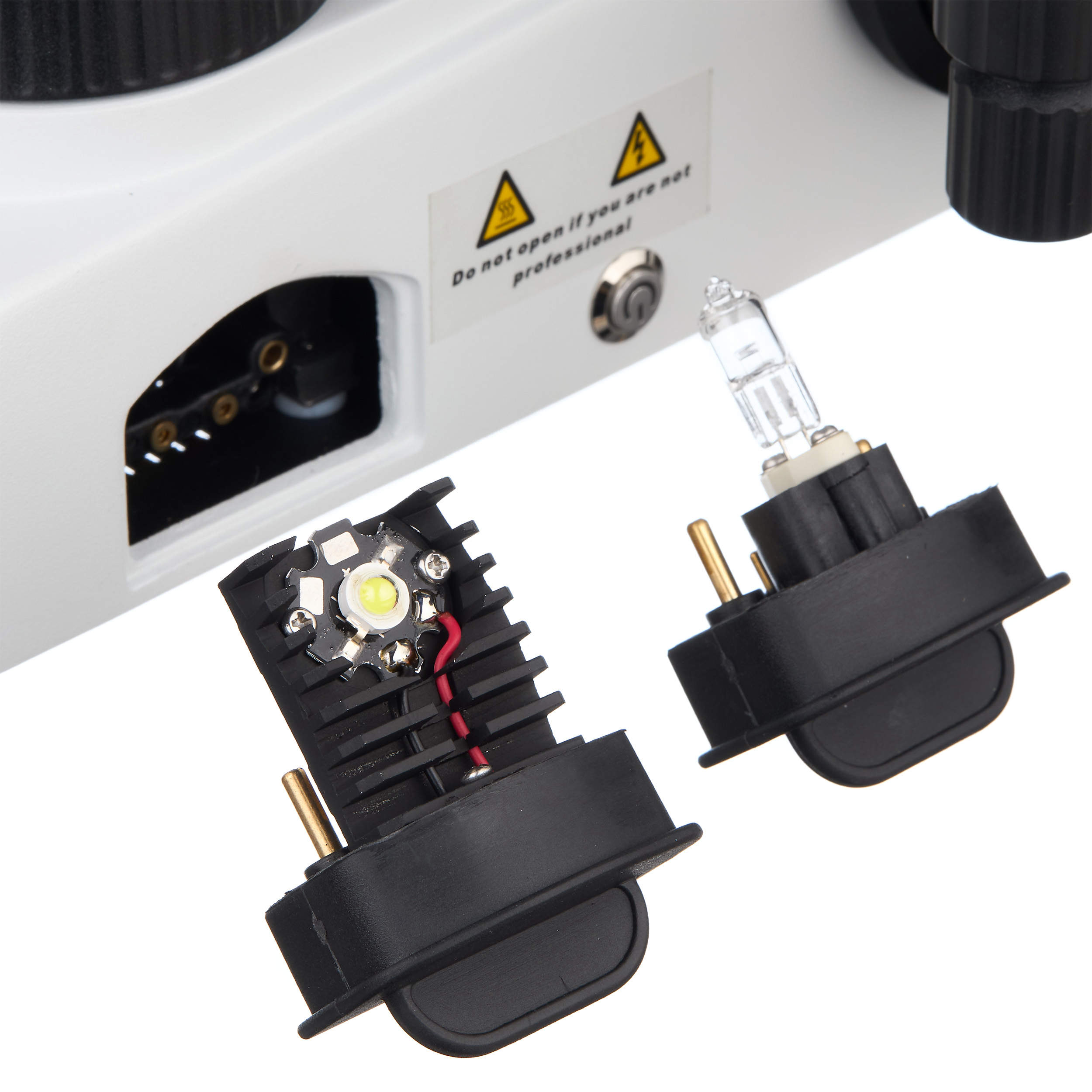

Особенность осветителя микроскопа заключается в наличии двух независимых источников света – исследователь может выбрать светодиодный свет 5Вт «теплого белого» спектра 4500 - 5000⁰К высокой интенсивности или традиционную галогенную лампу. Смена источников производится простой заменой блока в основании микроскопа. Выбор типа источника осуществляется исходя из исследовательских задач и характера исследуемого объекта.

Для удобства настройки микроскоп оснащен системой индикации яркости осветителя «Менеджер света». Светодиодная линейка на штативе индицирует установленную яркость осветителя. Свечение светодиодов соответствует яркости осветителя 20, 40, 60, 80 и 100%. Индикация включается и выключается кнопкой на основании.

Многофункциональность

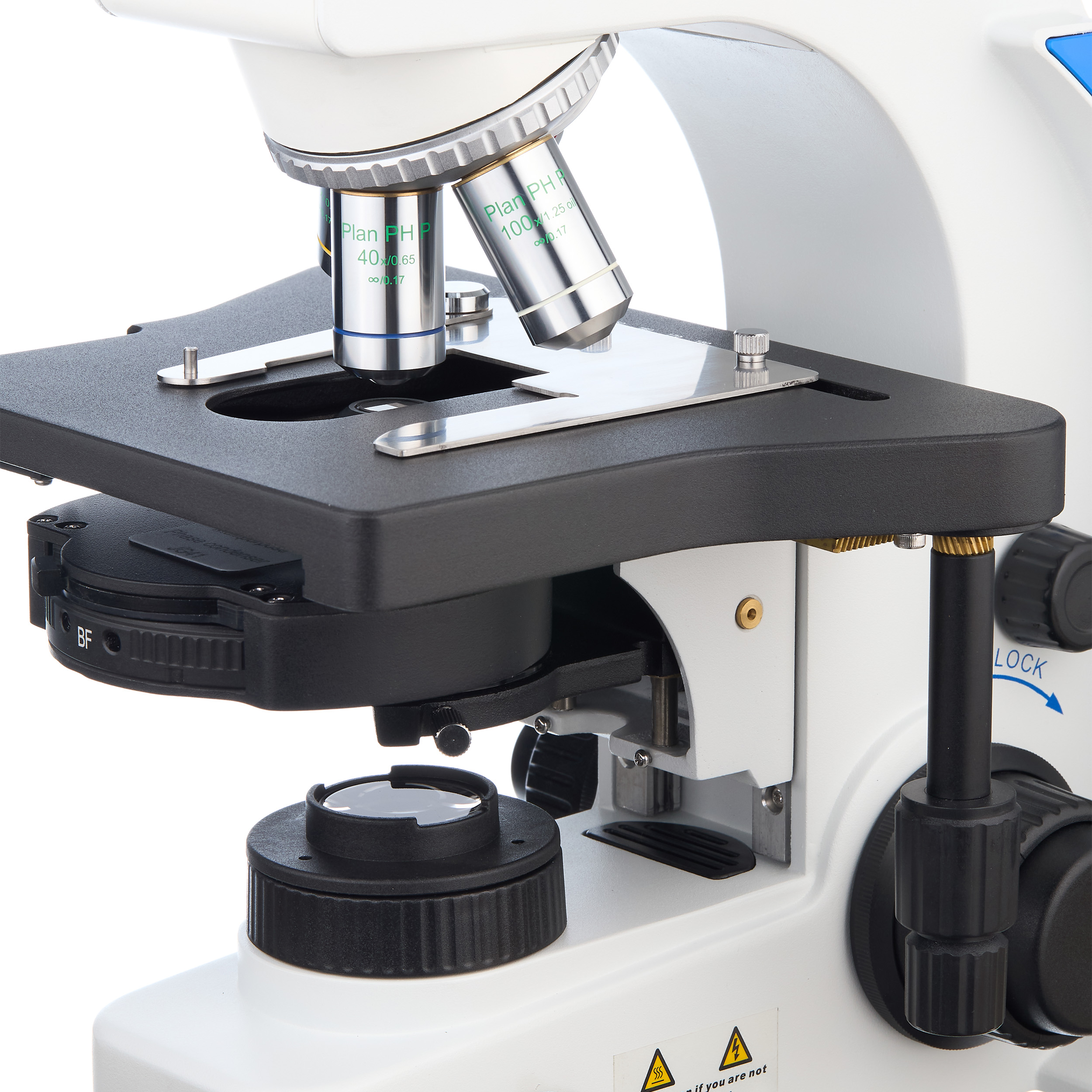

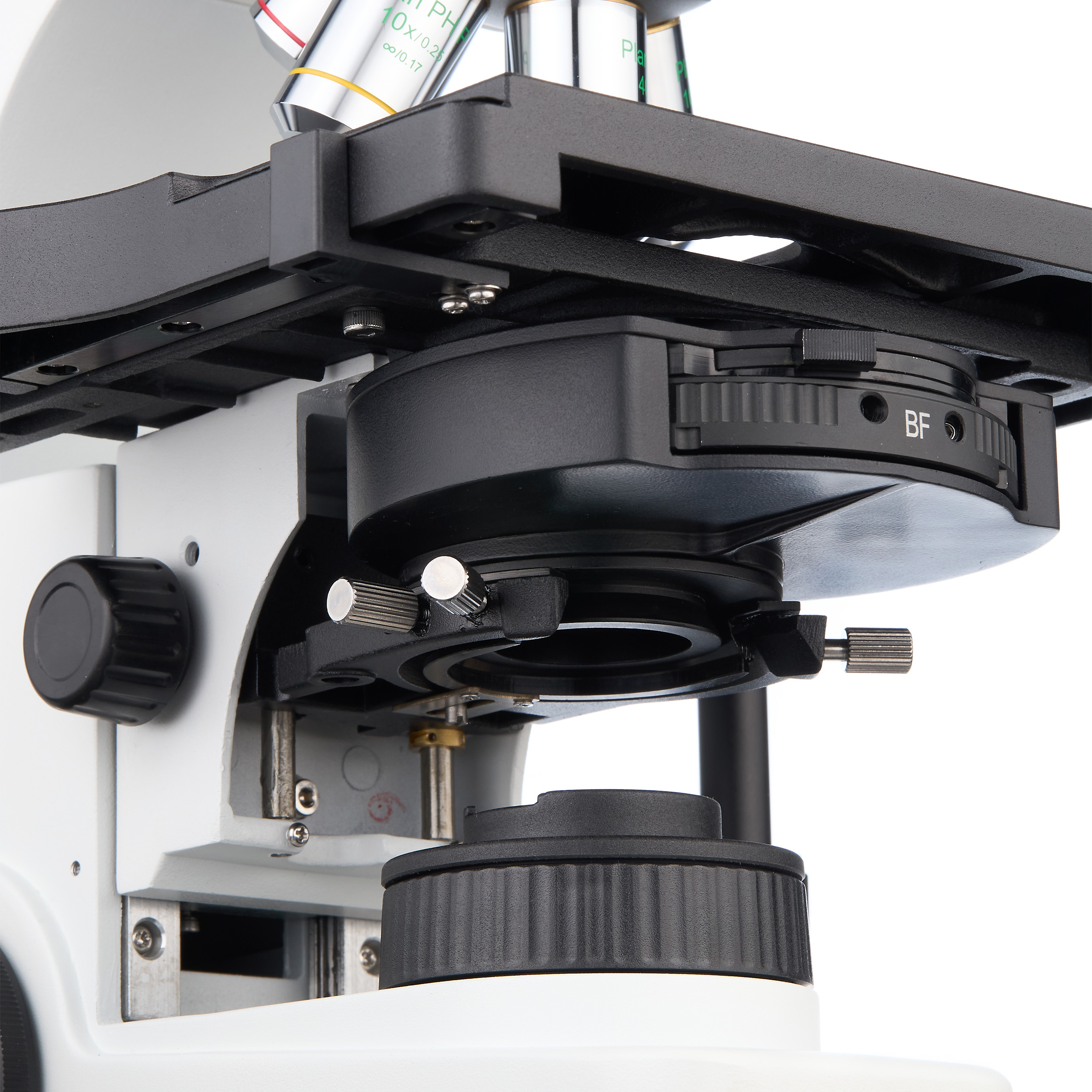

В базовый комплект микроскопа входит устройство, предназначенное для исследований с объективами позитивного фазового контраста. Устройство снабжено поворотной турелью со встроенными фазовыми диафрагмами, соответствующими объективам 10х, 20х, 40х
и 100х.
Кроме фазовых диафрагм, турель оснащена кольцевой диафрагмой для исследований в темном поле и свободным отверстием для работы в светлом поле. Необходимая диафрагма или свободное отверстие устанавливается поворотом диска турели до установки соответствующего символа.

Фазово-контрастное устройство микроскопа снабжено конденсором с апертурной ирисовой диафрагмой для настройки освещения по светлому полю. Устройство установлено в кронштейн с центрировочными винтами и имеет возможность перемещения по высоте 19 мм. Для точной настройки кольцевой диафрагмы устройства относительно фазового кольца объектива предназначены съемные центрировочные винты устройства. В комплект также входит вспомогательный микроскоп, предназначенный для точного контроля центрировки фазовых колец при настройке устройства.

Конструкция микроскоп позволяет применять дополнительные конденсоры и объективы для сухих и иммерсионных исследований в светлом и темном поле. Дополнительные конденсоры устанавливаются в кронштейн вместо фазового устройства.

Точная механика

Фокусировка микроскопа осуществляется перемещением по высоте предметного столика.
Фокусировочный механизм расположен в штативе микроскопа и имеет коаксиальную конструкцию с рукоятками грубой и тонкой фокусировки, регулятором усилия хода и блокировкой хода. Диапазон грубой фокусировки составляет 12 мм. Цена деления тонкой фокусировки – 1 мкм. В микроскопе применен прецизионный зубчато-реечный механизм с демпфированными направляющими, что гарантирует плавность хода и отсутствие люфтов.

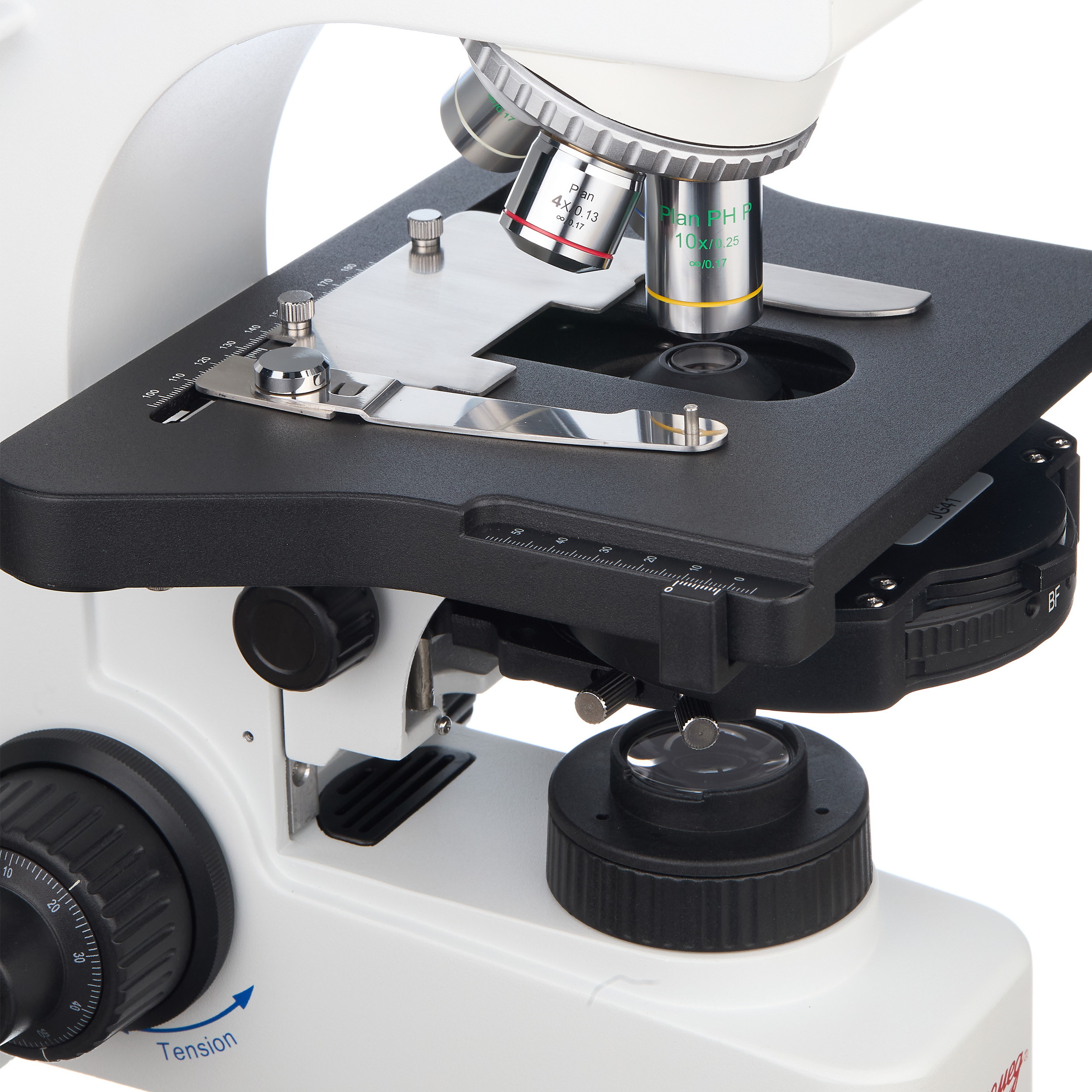

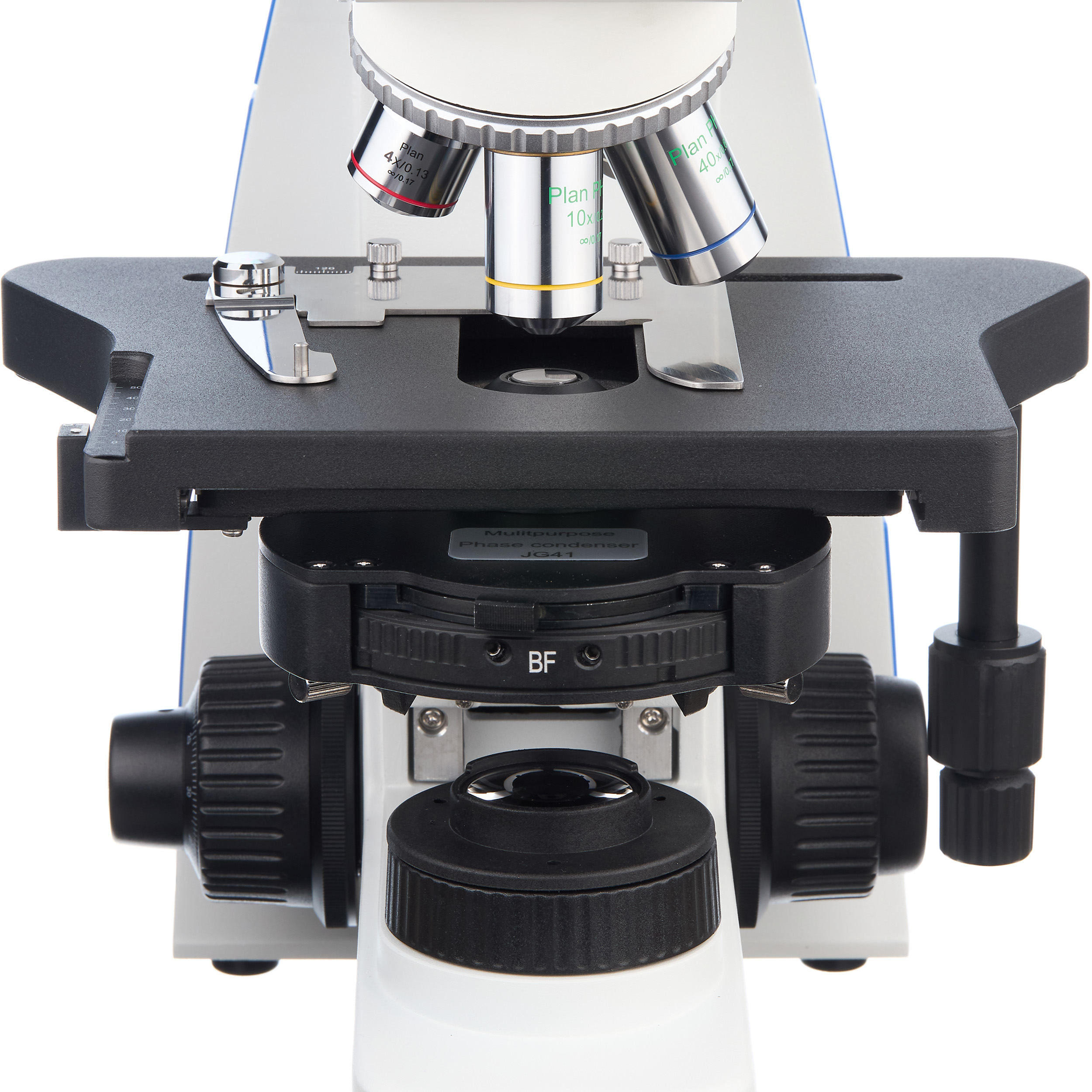

В базовую комплектацию микроскопа входит механический двухкоординатный предметный столик размером 185 х 177 мм со съемным препаратодержателем. Особенностью столика является конструкция без выступающей зубчатой рейки X,
что повышает безопасность при работе. Столик обеспечивает перемещение объекта в направлениях X и Y с помощью коаксиальных рукояток в диапазоне 75 - 50 мм. Позиционирование объекта контролируется по шкалам с ценой деления 1 мм. Для повышения точности шкалы снабжены нониусами.

Микроскоп имеет полностью металлическую ударопрочную конструкцию, что гарантирует надежность конструкции, стабильность и точность настроек. Основание и штатив микроскопа имеют покрытие с антистатическими и антигрибковыми свойствами.

Особенности:

• Увеличение 100х - 1000х. С дополнительной оптикой 20х - 1600х.
• Оптическая система микроскопа скорректирована на бесконечность.
• Исследования методами фазового контраста, темного и светлого поля.
• Антигрибковое покрытие оптики для использования микроскопа в биологических лабораториях.
• Два независимых источника света - светодиод или галогенная лампа.
• Освещение Кёлера позволяет полностью реализовывать разрешающую способность.
• Тринокулярная конструкция позволяет вести наблюдение в оптические окуляры и одновременно записывать необходимые файлы.
• Комфортный угол наклона окулярных тубусов 30 градусов.
• Тубус визуализации позволяет использовать оптические адаптеры различных увеличений и окулярные камеры различных типов.
• Механизм грубой и тонкой фокусировки с регулятором усилия хода и блокировкой.
