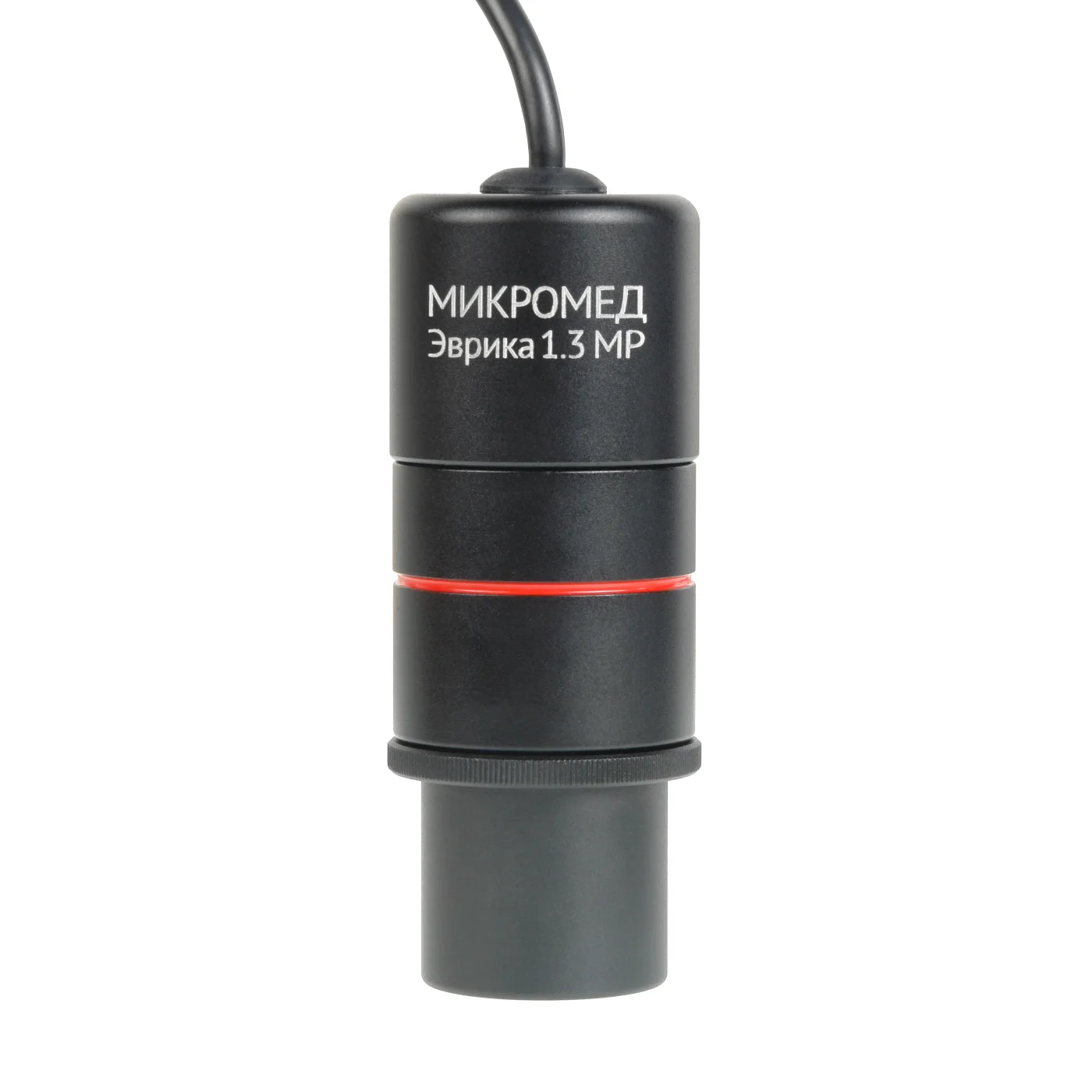

Камера Микромед Эврика 1.3 MP

Для чего он нужен

Видеоокуляр используется во всех случаях, когда недостаточно увидеть изображение предмета в окуляр и его необходимо записать в формате фото или видео. Да и наблюдать предмет исследования на большом мониторе очень удобно и меньше утомляет глаза по сравнению с исследованием в оптику.

Видеоокуляр, или окулярная камера осуществляет сопряжение микроскопа с внешними устройствами, такими как компьютер или монитор. Микромед Эврика 1.3 Mp позволяет в режиме реального времени наблюдать увеличенные изображения на внешнем мониторе и сохранять фото и видео файлы параллельно с исследованиями. Подобное устройство может использоваться с микроскопами любого типа - монокулярными, бинокулярными и тринокулярными. Они должны удовлетворять только одному требованию – иметь съемный окуляр.

Что он умеет

Видеоокуляр поддерживает запись видеофайлов с частотой 50, 60 и 180 кадров в секунду с разрешением 1280 х 960, 1280 х 720 и 640 х 480 соответственно. При записи файлов формата фото поддерживается максимальное разрешение сенсора - 1280 х 960.

Камера построена на цветном CMOS сенсоре формата 1/3 дюйма, с физическими размерами 4.9х3.6 мм с полным разрешением 1280 х 960 и размером пикселя 3,75 х 3,75 мкм. Столь крупный размер пикселя позволяет достигать очень высокой чувствительности сенсора – 5500 мВ/люкс-сек. Подобная чувствительность недостижима в сенсорах высокого разрешения, архитектура которых имеет пиксели размером 2 мкм и менее. Это особенно важно при использовании объективов большого увеличения. Кроме того, благодаря крупным пикселям обеспечивается меньший уровень шума, что снижает необходимость шумоподавления и упрощает обработку изображения.

Видеоокуляр входит в линейку продукции торговой марки Микромед, заслужившую большую популярность и доверие пользователей благодаря высокому качеству, надежности и отличному качеству изображений.

Цифра плюс оптика

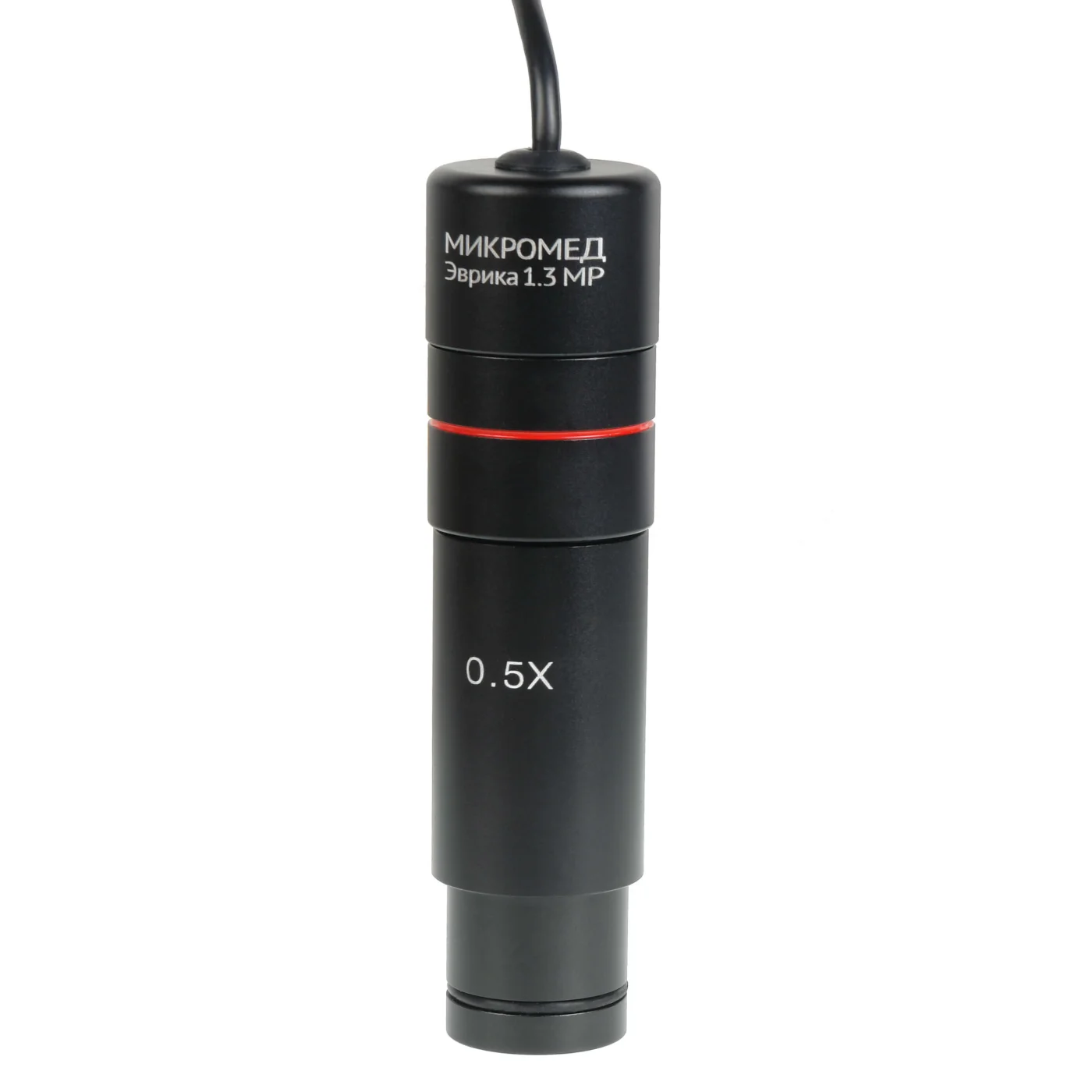

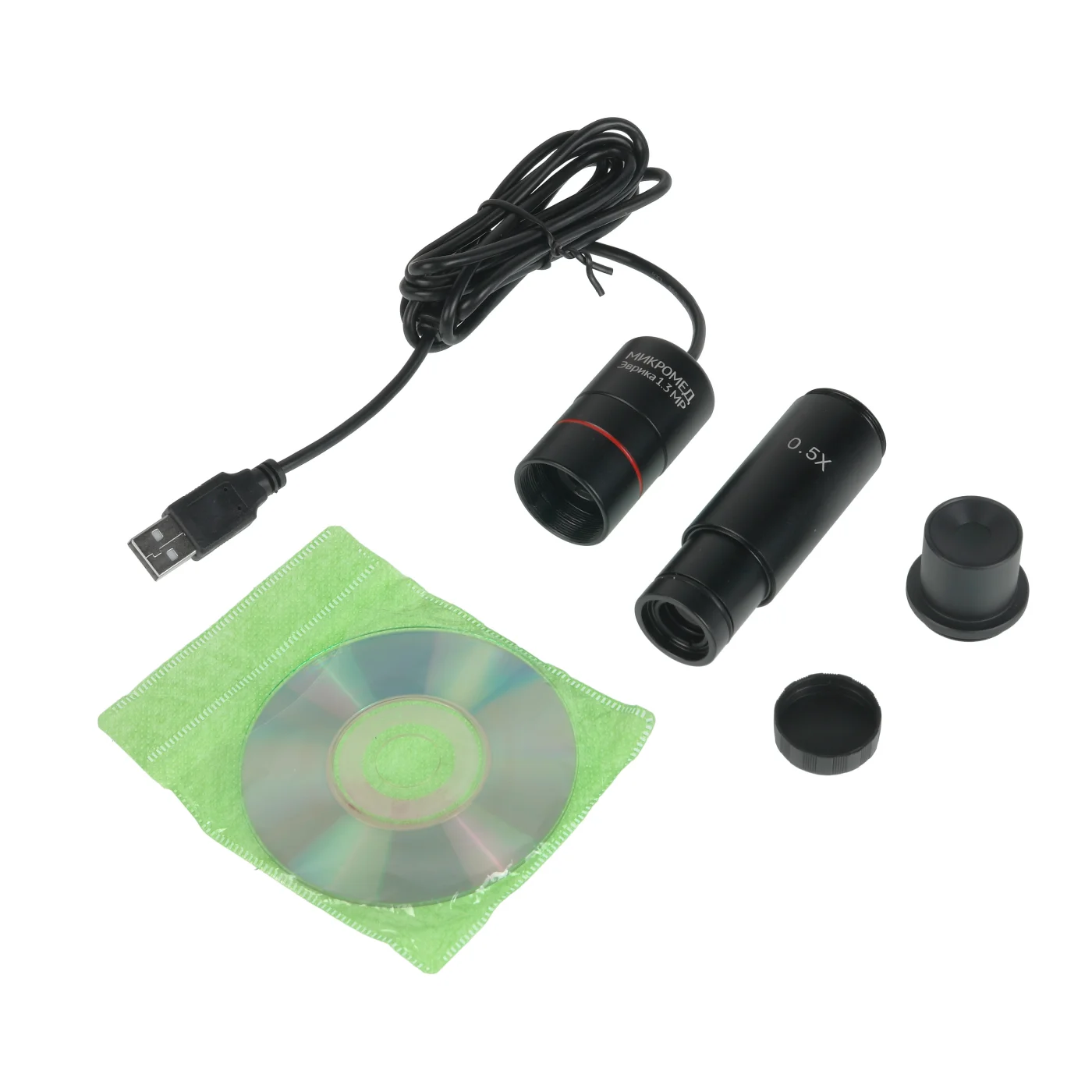

Специальная оптика для видеоокуляра - оптический адаптер позволяет максимально полно использовать разрешение сенсора и получать большее цифровое увеличение. Он обеспечивает согласование размера поля зрения микроскопа с сенсором камеры. Видеоокуляр Микромед Эврика 1.3 Mp комплектуется оптическим адаптером с увеличением 0,5х. Это увеличение специально подобрано под размер сенсора 1/2.5 - 1/3 дюйма. Благодаря этому площадь сенсора используется без потерь пикселей. Для бюджетной окулярной камеры наличие в комплекте оптического адаптера редкость, ведь подобным устройством снабжаются, как правило, более дорогие устройства.

Проще простого

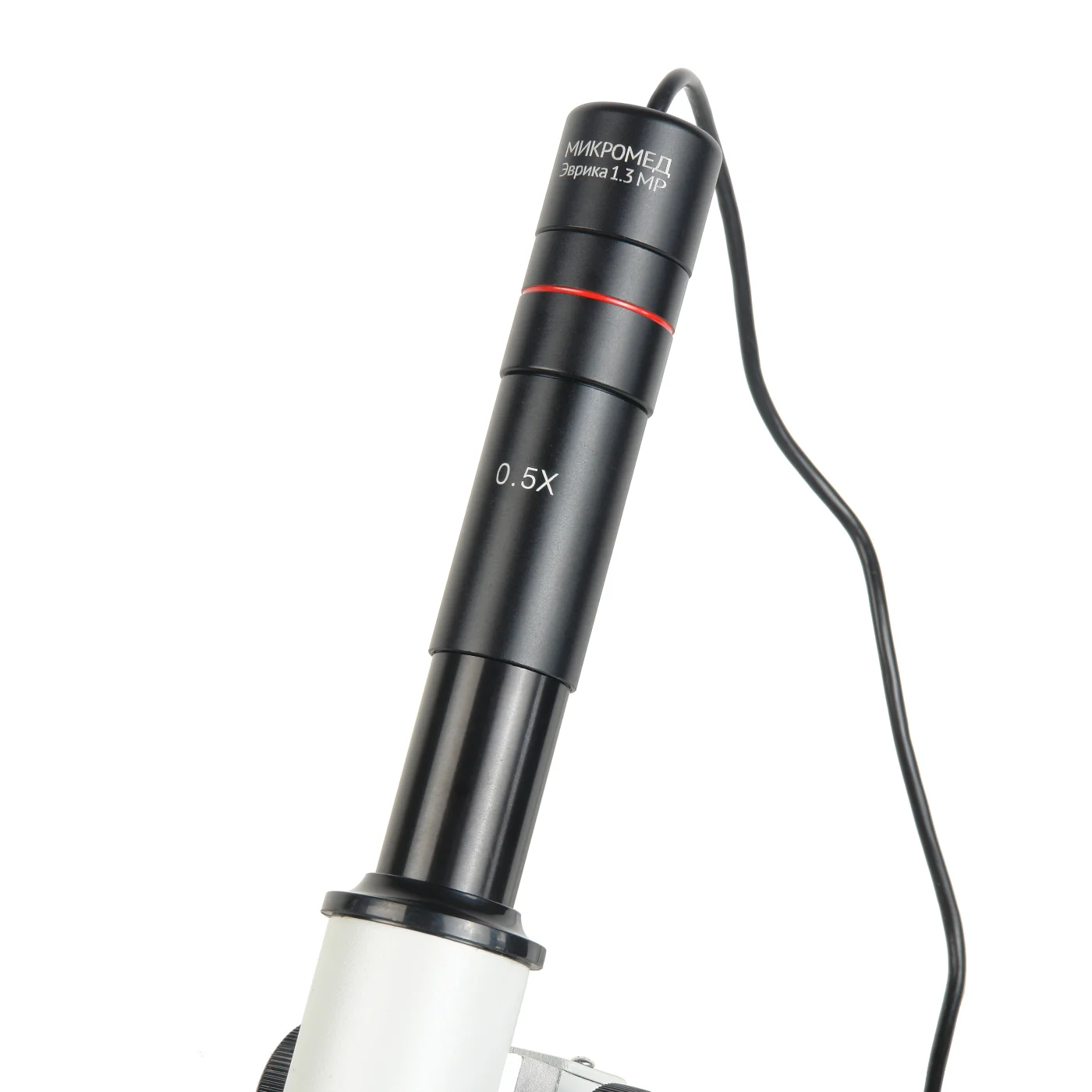

Для того, чтобы начать работу с камерой, не нужны никакие особенные настройки и навыки. Требуется просто вынуть оптический окуляр из тубуса микроскопа и вместо него установить камеру. При этом, если используется бинокулярный микроскоп, для установки рекомендуется использовать тубус с диоптрийной подвижкой. Это позволит настроить точное соответствие фокусировки оптического и цифрового изображения. В случае использования тринокулярного микроскопа, камера устанавливается в специально предназначенный для нее третий тубус – канал визуализации. Посадочный диаметр видеоокуляра Эврика 1.3 Mp стандартизован и составляет 23,2 мм. Этот стандарт широко распространен, и благодаря этому видеоокуляр может быть установлен на множество микроскопов различных типов и торговых марок. Остается только установить на компьютер ПО, подключить видеоокуляр к порту USB и можно приступать к исследованиям.

Программное обеспечение

Программное обеспечение «Микромед Эврика» служит для просмотра изображения с камеры в реальном времени на мониторе ПК, фото- и видеозапись процесса, обработки полученные изображения, систематизации и хранения, формирования отчетов. Программа позволяет настраивать экспозицию и цветопередачу, калибровать камеру, проводить измерение линий, углов, многоугольников, окружностей и других элементов изображения.

Функция «Что я вижу в микроскопе?» одним нажатием делает снимок наблюдаемого объекта и запускает поиск похожих изображений с помощью ИИ-сервисов Яндекс и Google, чтобы идентифицировать объекты в кадре и получить дополнительную информацию.

ПО поддерживает работу с операционными системами Windows, Astra Linux, Ubuntu и RED OS, что позволяет использовать его в образовательных и исследовательских учреждениях, в том числе использующих российские ОС. «Микромед Эврика» позволяет в дальнейшем расширять возможности программы специализированными интеллектуальными модулями для автоматического анализа изображений.

Полезным дополнением к видеоокуляру Эврика 1.3 Mp станет калибровочный, или микрометрический слайд. Это простой и недорогой аксессуар предназначен для калибровки ПО при измерении линейных величин объектов исследований. А также, используя микрометрический слайд можно с высокой точностью вычислить видимое цифровое увеличение.

Особенности:

• Цветной CMOS сенсор 1.3 Мр.
• Максимально высокая чувствительность сенсора и большой размер пикселя отлично подходят для исследований с большими увеличениями.
• Запись видео со скоростью 50 кадров в секунду с разрешением HD - 1280 х 960.
• Запись видео со скоростью до 180 кадров в секунду.
• Программное обеспечение для Windows, Linux и RED OS с встроенной функцией визуального поиска.
• Широко распространенный посадочный диаметр 23,2 мм позволяет использовать видеоокуляр с различными микроскопами многих производителей.
• Оптический адаптер 0,5х в комплекте.

Скачать программное обеспечение Микромед Эврика можно здесь.

На этом фото детали механизма часов. Файл записан с помощью видеоокуляра Микромед Эврика 1.3 Mp со стереоскопическим микроскопом Атом 20х.
