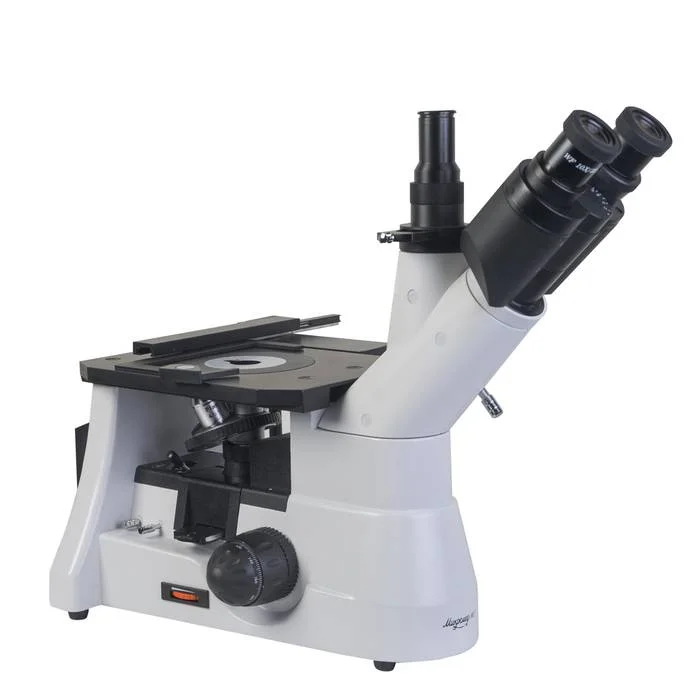

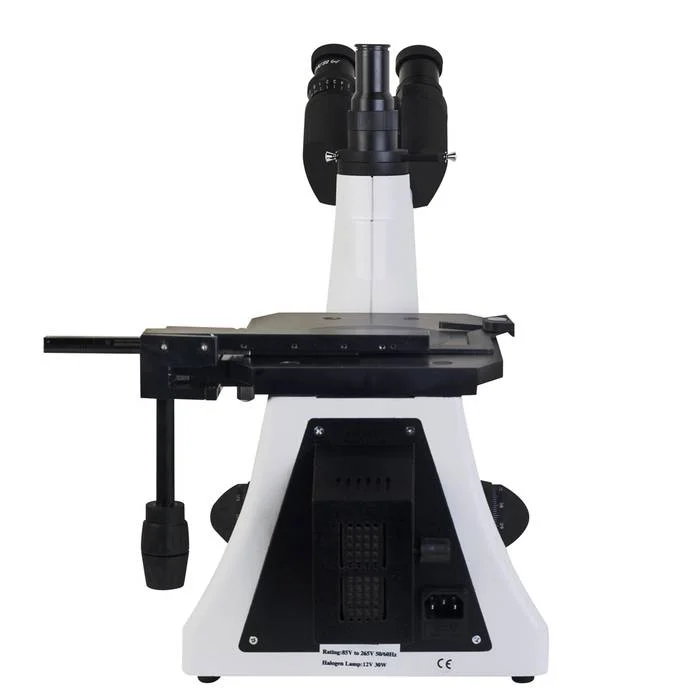

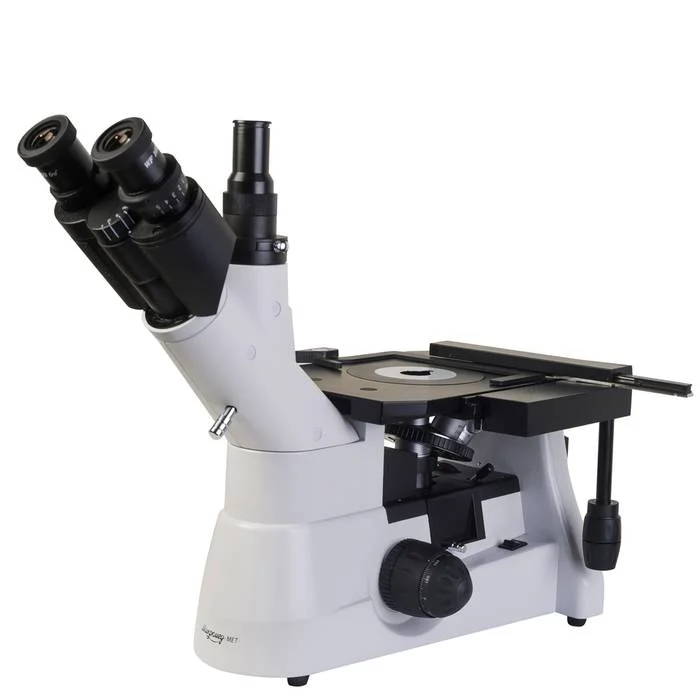

Микроскоп Микромед МЕТ

Микроскоп Микромед МЕТ предназначен для изучения микроструктур металлов и сплавов, геолого-рудных исследований и для контроля качества изделий на производстве. Исследования могут проводиться как в обыкновенном, так и в поляризованном отраженном свете. Благодаря инвертированному строению микроскопа с его помощью возможно исследовать крупные объекты. Микроскоп широко используется во всех областях, требующих исследований в обычном и поляризованном свете - в лабораториях предприятий металлургической, микроэлектронной, химической, машиностроительной промышленности, а также применяется в криминалистике и в высших учебных заведениях.

Оптическая система микроскопа Микромед МЕТ скорректирована на длину тубуса «бесконечность». Включает в себя оптическую головку с окулярными тубусами и каналом визуализации, объективы, коллектор и конденсор осветительного устройства, опак -иллюминатор для прямого освещения объекта наблюдения и переключаемый светоделитель для передачи
светового потока на канал визуализации.

В стандартный комплект поставки микроскопа Микромед МЕТ входят четыре объектива с планахроматической коррекцией – 5x/0.15, 10x/0.25, 20х/0.40 и 50x/0.55. Объективы 20х/0.40 и 50х/0.55 имеют оправы с подпружиненным оптическим блоком, это препятствует повреждению оптики объектива и изучаемого образца. Благодаря исправленной кривизне поля и сферической аберрации, исследователь может наблюдать плоское изображение без искажений по краям с одинаково высокой резкостью по всему полю. В сочетании с исправленным хроматизмом, это обеспечивает высокую информативность, комфорт при наблюдении и отличное качество записываемых изображений. Объективы имеют увеличенное фокусное расстояние, что позволяет получить большое рабочее расстояние. Увеличение микроскопа в стандартной комплектации 50х-500х, при использовании дополнительных окуляров и объективов общий диапазон увеличений составляет 25х-2000х. Все объективы парфокальны, поэтому при смене увеличений наводка на резкость не теряется.

Объективы микроскопа установлены на револьверном устройстве, рассчитанном на 5 объективов. Это позволяет наблюдателю быстро переходить к исследованиям с различными увеличениями.

Микроскоп комплектуется широкопольными окулярами 10х/22 и 10х/20 с измерительной шкалой. Окуляры имеют вынесенный зрачок, благодаря этому возможно полноценное наблюдение всего поля зрения даже наблюдателю в очках. Все оптические детали микроскопа изготовлены из оптических стекол высокого класса и имеют многослойное просветляющее покрытие поверхностей.

Осветитель отраженного света микроскопа Микромед МЕТ предназначен для работы как с обычным светом, так и поляризованным. В нем реализована схема прямого освещения предмета через объектив. Для этого используется опак-иллюминатор, благодаря чему создается высокая интенсивность освещения строго в размер поля исследуемого участка. Опак-иллюминатор направляет свет, отраженный от объекта, на окулярные тубусы, и одновременно передает свет источника от конденсора через объектив микроскопа на объект исследования. Свет в подобной системе падает на предмет точно в вертикальном направлении, что особенно важно для полированных образцов в металлографии и петрографии.

Осветитель состоит из коллектора с регулируемой полевой диафрагмой и конденсора с регулируемой апертурной диафрагмой. Апертурная диафрагма имеет центрировочные винты. В качестве источника света используется галогенная лампа с регулировкой яркости свечения и блоком питания, встроенным в основание микроскопа.

Для работы в поляризованном свете используется поляризатор с постоянным положением плоскости поляризации, расположенный на поворотном диске светофильтров. При работе с обычным светом поляризатор выводится из хода лучей. Для настройки поляризации света предназначен выдвижной вращающийся анализатор. При необходимости работы с обычным светом анализатор также выводится из хода лучей.

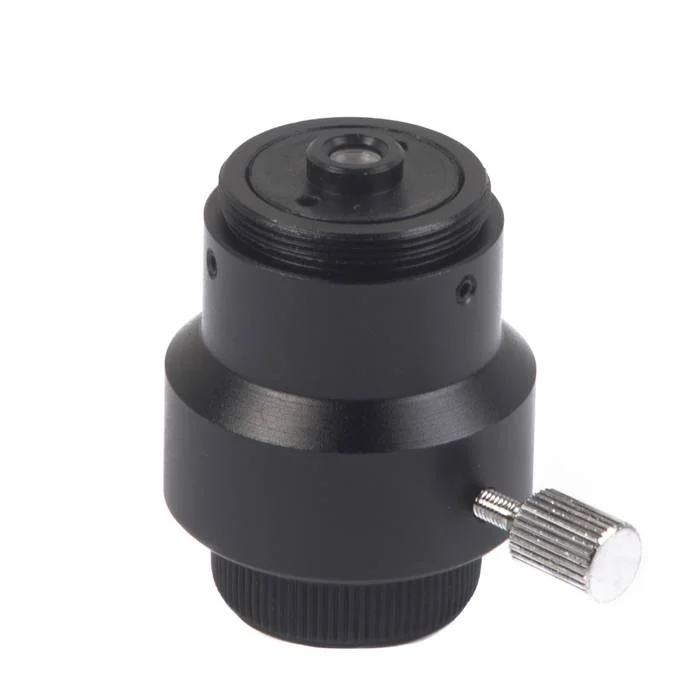

Визуальная насадка тринокулярного типа позволяет устанавливать цифровой видеоокуляр для вывода изображения на монитор и записи файлов. На ее вертикальном тубусе предусмотрена регулировка видеоокуляра по вертикали с фиксирующей контргайкой. Благодаря этому можно точно настроить резкость изображений, наблюдаемых в окуляры и на мониторе внешнего устройства. Посадочный диаметр тубуса для установки видеоокуляра 23,2 мм. Видеоокуляр в комплект микроскопа не входит и приобретается отдельно. Выбрать и приобрести видеоокуляр можно в нашем интернет-магазине.

Микроскоп имеет систему грубой и тонкой фокусировки - она производится перемещением оптической головки с объективами по высоте с помощью свободного от люфтов зубчато-реечного механизма. Рукоятки тонкой фокусировки имеют шкалу с ценой деления = 0,002 мм и за один оборот перемещают объективы на 0,2 мм. За один оборот рукояток грубой фокусировки перемещение составляет 38 мм. Конструкция механизма в сочетании с регулятором усилия фокусировки обеспечивает не только плавный ход и высокую точность настройки фокуса, но и предотвращает самопроизвольное опускание столика. Рукоятки грубой и тонкой фокусировки выведены на обе стороны штатива микроскопа.

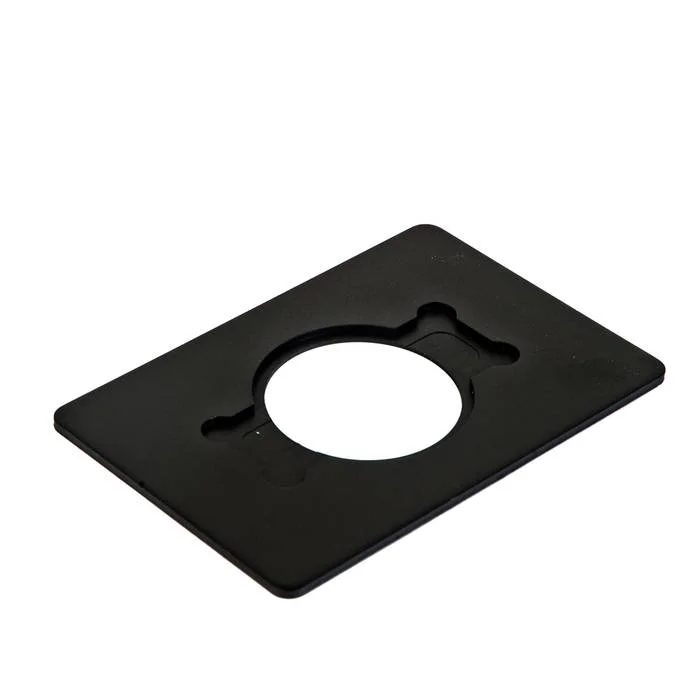

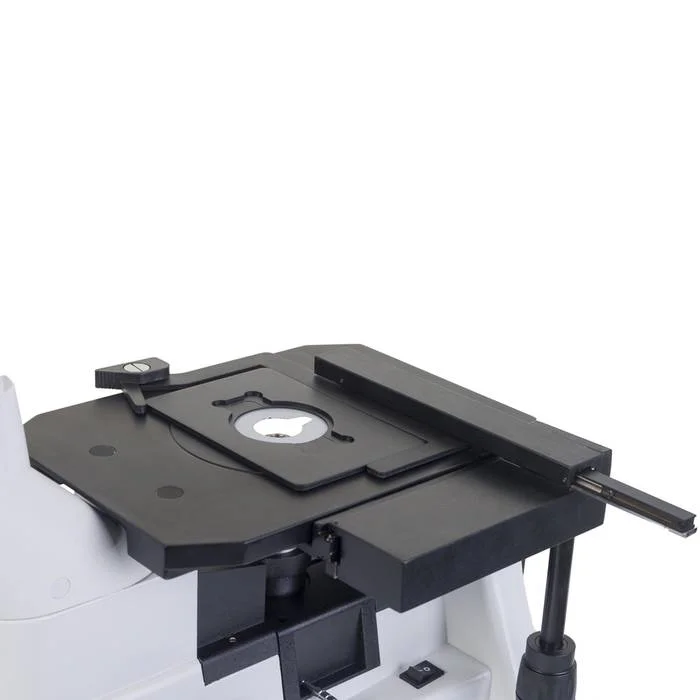

Предметный столик микроскопа Микромед МЕТ снабжен препаратодержателем и имеет увеличенные размеры - 242 мм x 172 мм. Механизм обеспечивает перемещение объекта по направлениям X / Y в диапазоне 50 / 75 мм. Плавность и точность перемещения обеспечивается
за счет движения по направляющим «ласточкин хвост» с помощью зубчато-реечных механизмов. В отличие от прямых микроскопов, предметный столик расположен над объективом и допускает нагрузку до 1000 грамм.

Основание, штатив микроскопа и корпус оптической головки изготовлены из алюминиевого сплава и имеют антистатическое покрытие.
