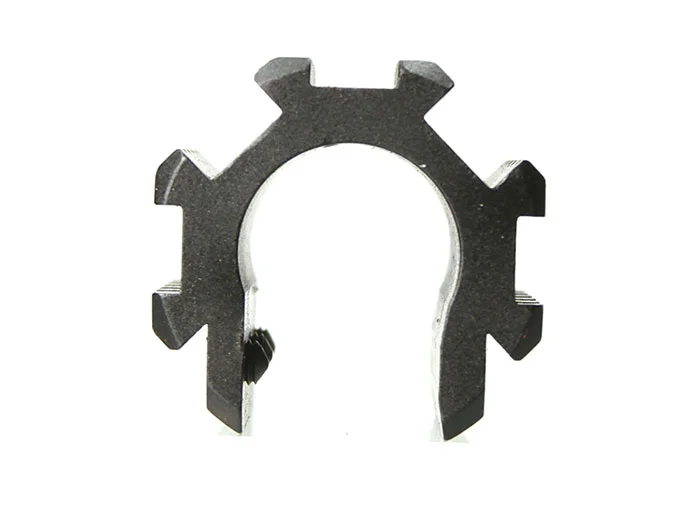

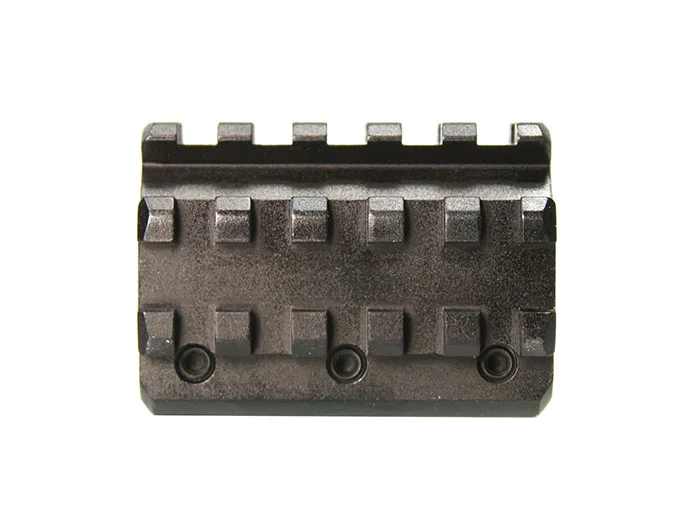

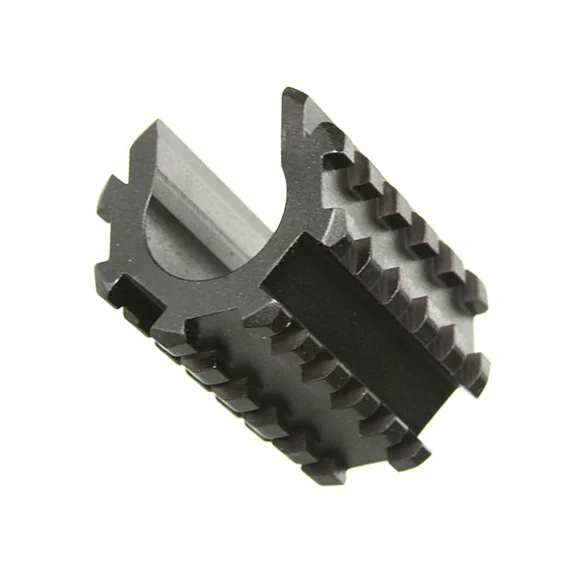

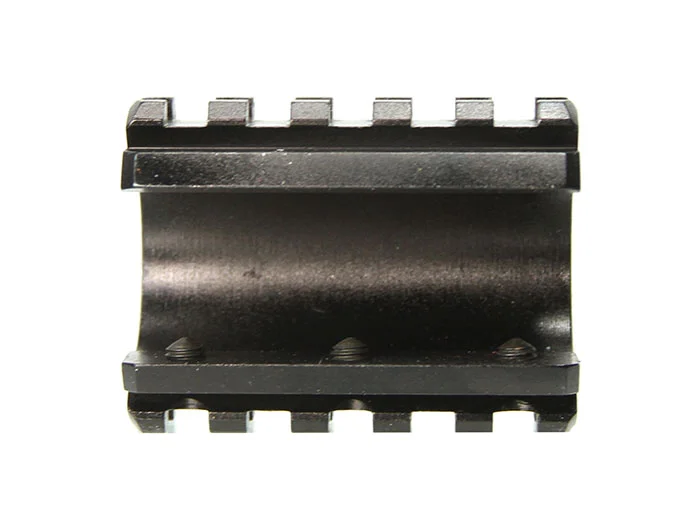

База ЭСТ
База позволяет устанавливать на оружии лазерный целеуказатетель ЛЦУ- ОМ -
Установка базы Weaver- 34:
1. Вывернуть крепёжные винты из базы так, чтобы их конические части не выступали из отверстий.
2. Надвинуть базу на нижний ствол оружия, оставив зазор 5 мм до антабки или цевья.
3. В пространство между стволом и базой ввести паранитовую прокладку, максимально заполняющую зазор, и вкладыш до совмещения отверстий на вкладыше с винтами.
4. Равномерно затянуть три винта, избегая видимой деформации базы, и проверить надежность установки базы покачиванием.
5. Установить изделие: лазерный целеуказатетель или фонарь оружейный.
| Количество посадочных слотов планки Weaver | 5х3 |
| Размеры, мм | 55х40х40 |
| Материал | алюминий |
| Вес, г | 95 |
1. Для какого диаметра ствола рассчитана база? 2. Где посмотреть чертеж, чтобы понять встанет ли на двухстволку?
Добрый день.База предназначена для установки на ружья с вертикальным расположением стволов 12 калибра моделей ТОЗ-34 и ИЖ-27.Габариты 55х44х40 мм,монтажная база 3х21 мм,в комплекте паронитовые прокладки (0,5 мм и 1 мм)-2шт. Техническая схема расположена на сопроводительной упаковке изделия , либо можно скачать на официальном сайте ЭСТ Тула (раздел БАЗЫ Weaver ).
