Зачем зрительным трубам сетки? Как ими пользоваться на примере труб Veber

Зрительная труба давно перестала быть просто инструментом наблюдения. В моделях с прицельной сеткой она превращается в полноценный измерительный прибор, позволяющий оценивать дистанцию, размеры объектов и корректировать стрельбу. Фактически, труба с сеткой работает по тем же принципам, что и оптический прицел, только в формате наблюдательного прибора без винтов поправок.

На примере зрительных труб Veber разберемся, как это работает на практике и какие возможности дает стрелку. Рассмотрим элементы следующих сеток:

Работа с угловыми величинами

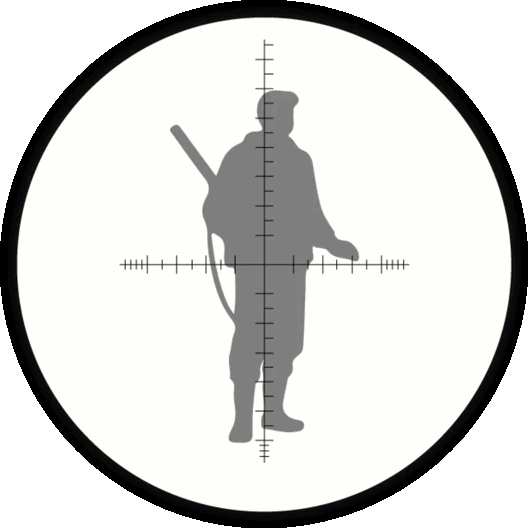

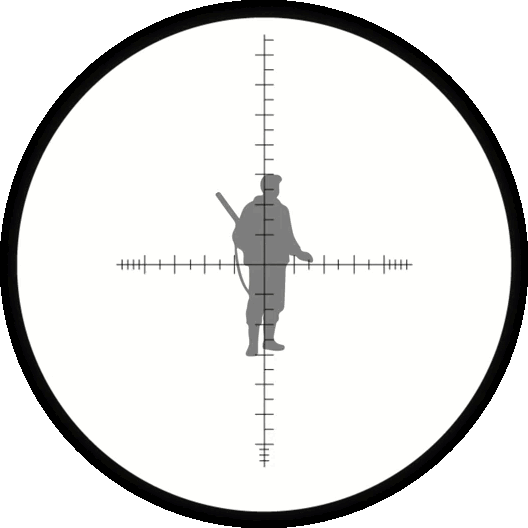

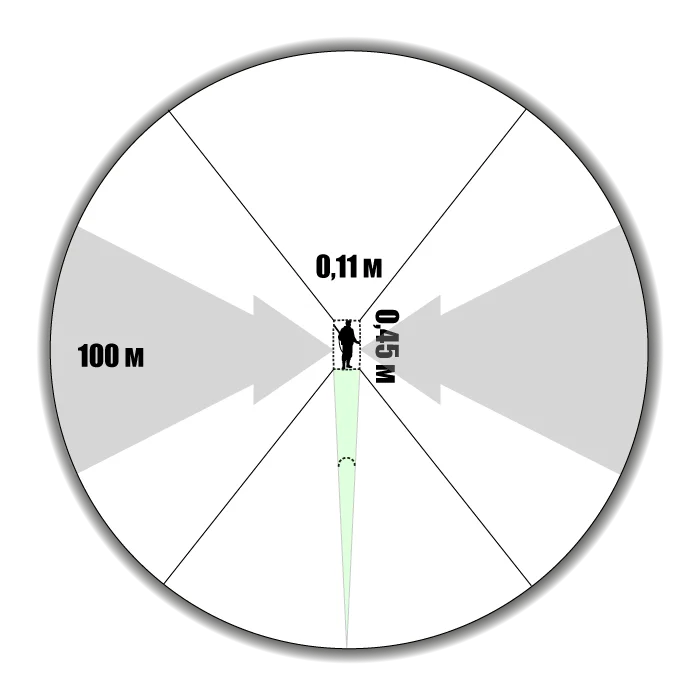

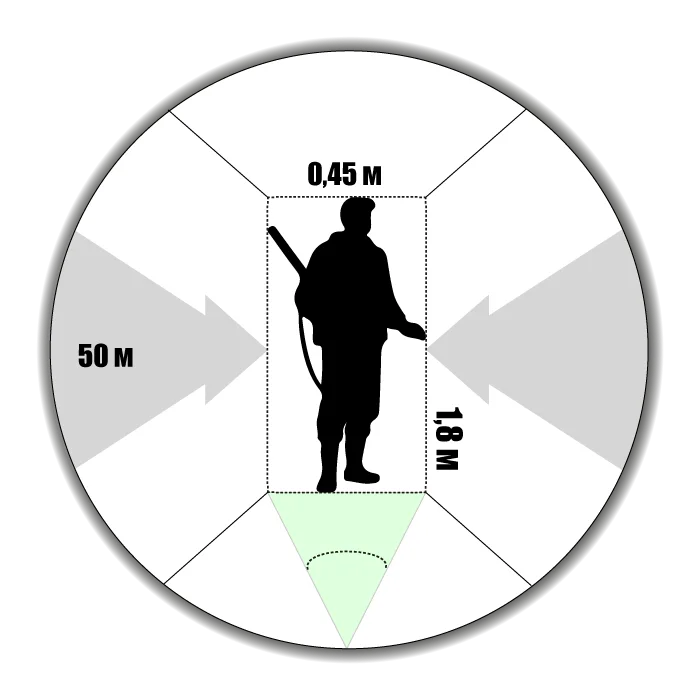

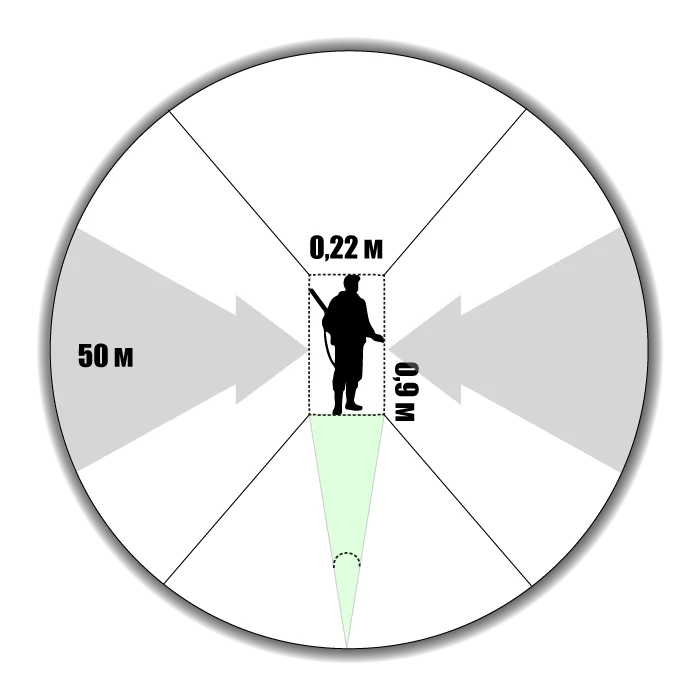

Нужно понять, что сетки работают с углами. Когда объект удаляется, его реальный размер не меняется — меняется только угол, под которым мы его видим.

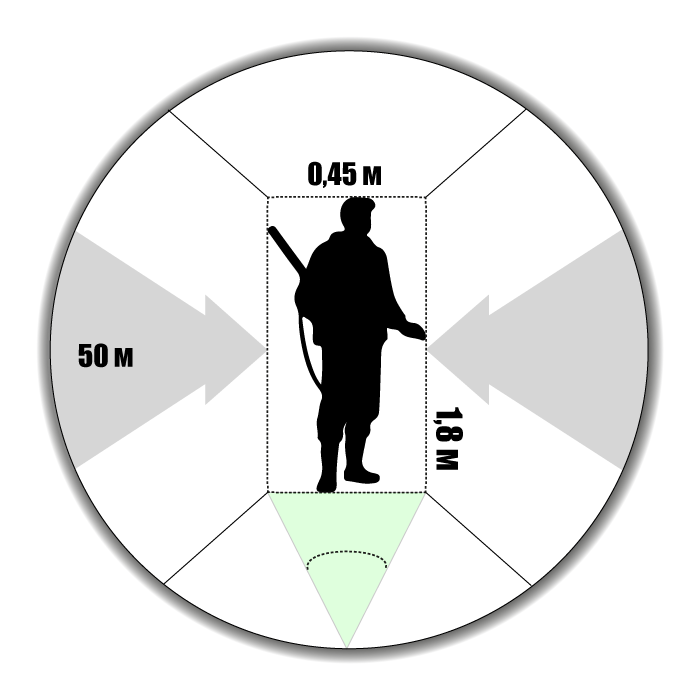

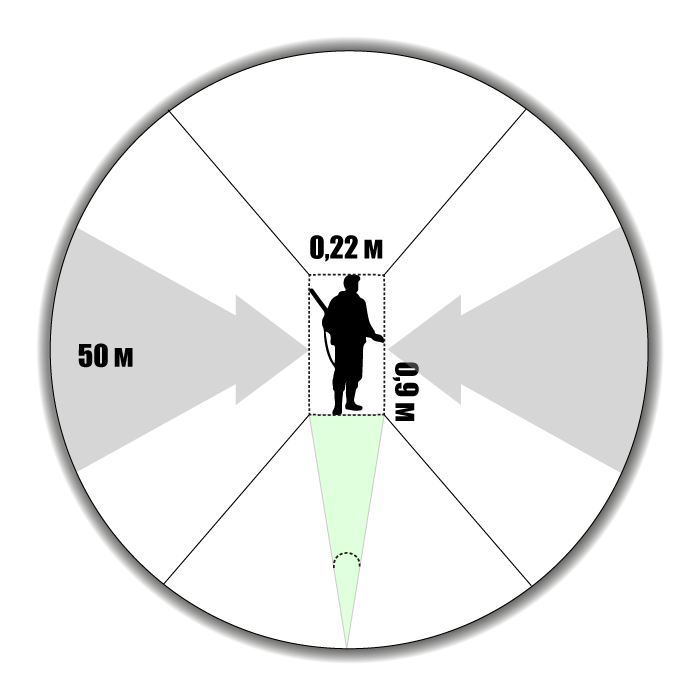

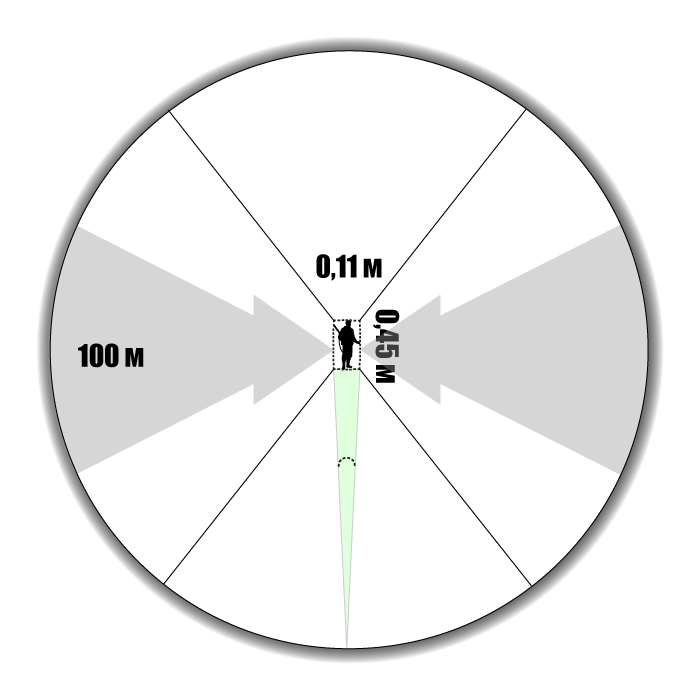

Угловой размер — это угол, под которым мы видим объект. Проще говоря, это то, какую часть поля зрения он занимает. Чем ближе объект - тем больше его угловой размер, а чем дальше - тем угол «меньше».

Связь между параметрами описывается просто:

θ= L / D

где:

θ - угловой размер,
L - реальный размер объекта,
D - расстояние до него.

MIL — универсальный язык измерений

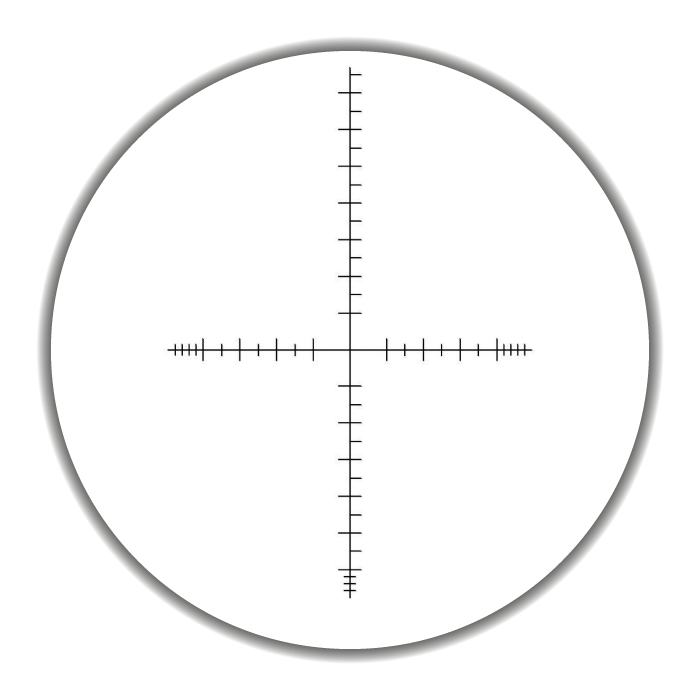

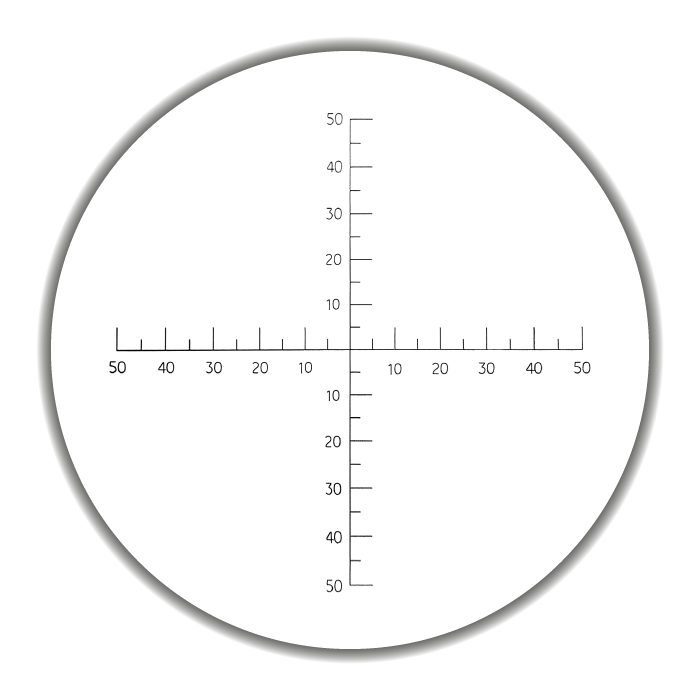

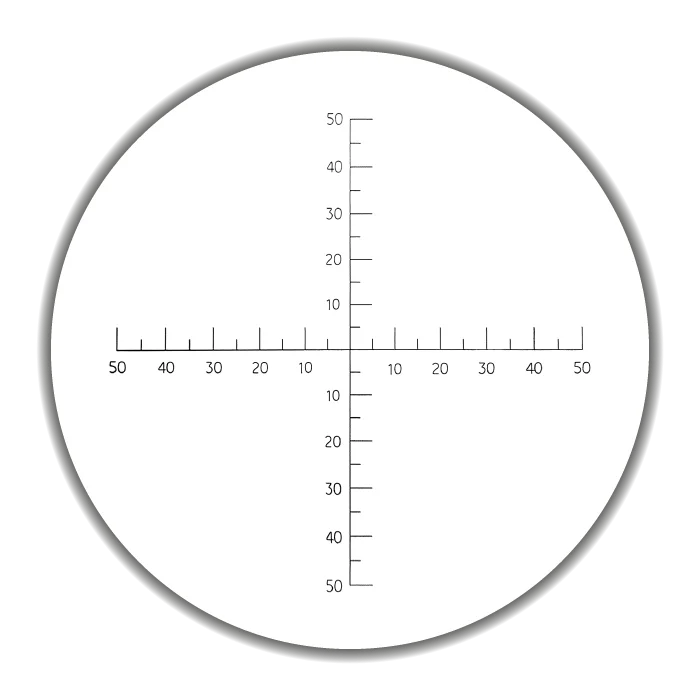

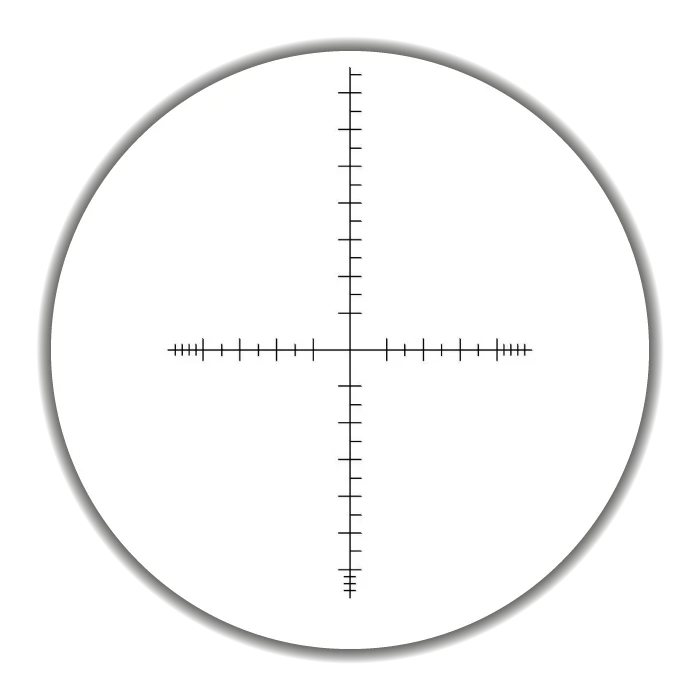

Большинство современных труб используют сетки MIL-DOT (точки) или скорее MIL-Hash (штрихи). Это стандарт, который давно закрепился в спортивной и тактической стрельбе и означает, что расстояние между штрихами имеет определенное значение в миллирадианах.

Получается, за счет сетки можно уйти от угловых размеров и перевести все значения на величины дистанции:

• 1 mil на 10 м ≈ 1 см
• 1 mil на 100 м ≈ 10 см
• 1 mil на 1000 м ≈ 1 м

Такая линейность делает расчёты быстрыми и удобными, так как подобные сетки позволяют быстро вычислить угловые размеры объекта.

Как рассчитать дистанцию по сетке

Из формулы определения угловых размеров можно вывести формулу расстояния:

D = L х θ

Дистанция (м) = Реальный размер объекта (м) × Угловые Размеры (°)

Если в приборе используется сетка в миллирадианах, то формула превращается в следующий вид:

D = (L х 1000) / n

Дистанция (м) = (Реальный размер объекта (м) × 1000) / количество делений

ПРИМЕР

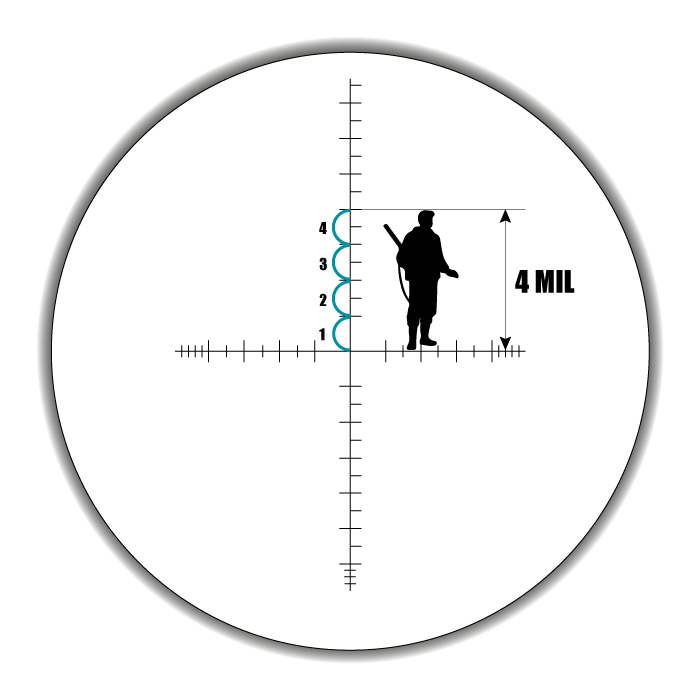

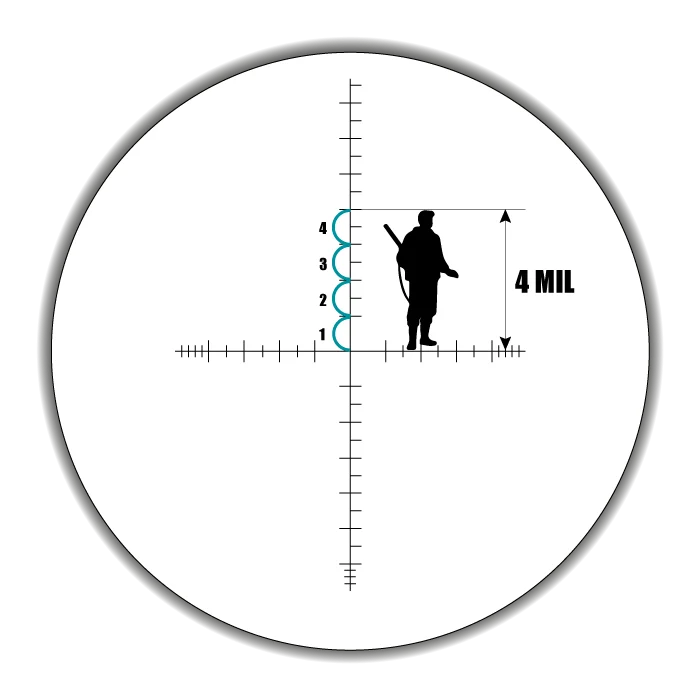

Мишень высотой 1,8 м занимает 4 отрезка шириной 1 mil, подставляем в формулу:

D = (1,8 м х 1000) 4 = 450 м

Аналогично проводятся вычисления расстояния по ширине объекта.

Влияние фокальной плоскости сетки на расчеты

Как и в оптических прицелах, в зрительных трубах линза с гравированной сеткой может располагаться либо до оборачивающей системы, либо после. От этого будут существенно отличатся способы измерения. В описании к трубам обязательно указывают в какой плоскости находится сетка.

Быстрое определение дистанции по известной высоте объекта

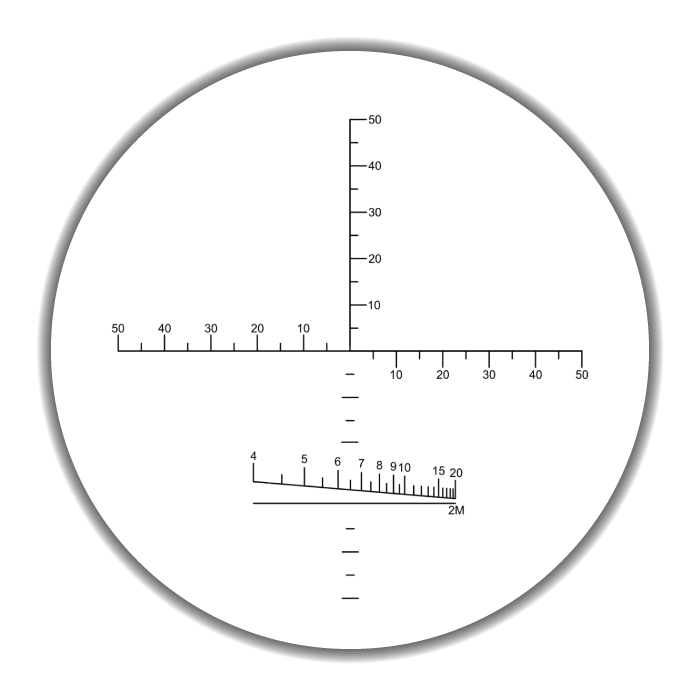

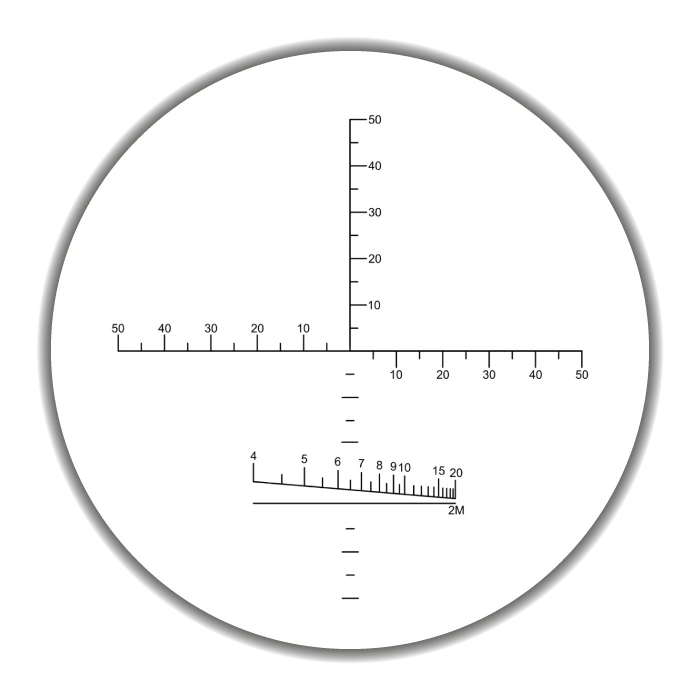

Mil-Dot позволяет фиксировать угловые размеры, но существуют сетки, где зафиксирован размер самого объекта. Самый распространенный вариант - дальномерная парабола.

Высота объекта обычно указана рядом с параболой. Располагаем объект на нижней горизонтальной линии и в месте, где он пересекается с параболой, смотрим на значение дистанции.

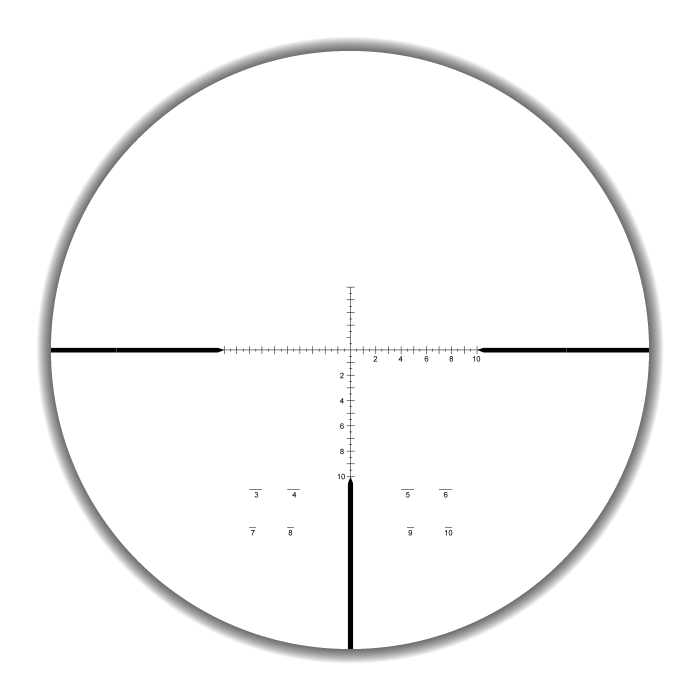

Быстрое определение дистанции: решение для IPSC

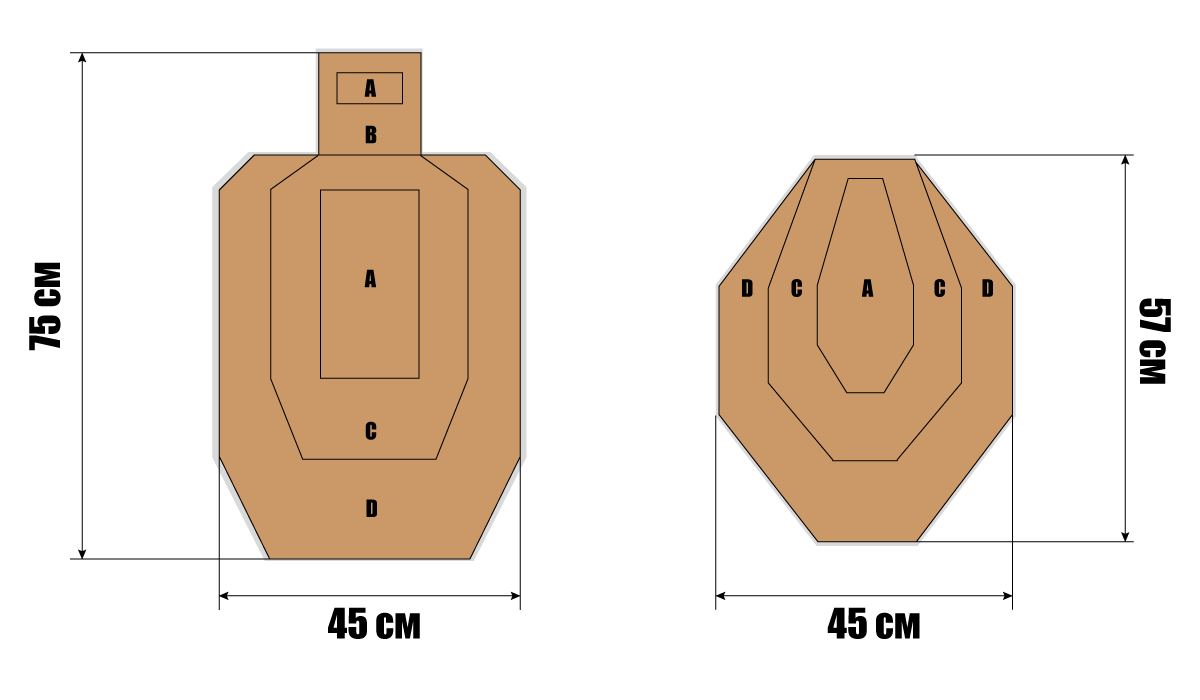

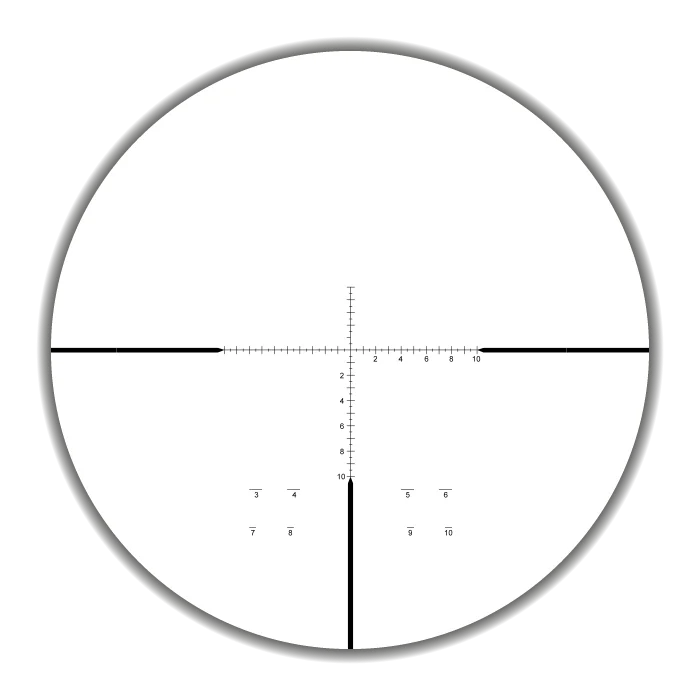

По аналогии с измерением расстояния с фиксированным значением высоты объекта можно измерять и по ширине. В ряде тактических моделей предусмотрены специальные элементы сетки для работы с типовыми целями. Например, под стандартную мишень IPSC шириной 45-46 см.

Принцип максимально простой:

• мишень «вписывается» между маркерами;
• дистанция определяется сразу, без расчётов.

Вывод

Современная зрительная труба с прицельной сеткой — это не просто оптика для наблюдения, а функциональный измерительный инструмент. Понимание базовых принципов, таких как угловые размеры, миллирадиан и фокальные плоскости, позволяет:

• быстро оценивать дистанцию;
• повышать точность стрельбы;
• эффективнее корректировать работу стрелка.
