Как выбрать крепления для оптических прицелов
Правильный выбор и установка крепления для оптического прицела не менее важны, чем выбор самого прицела. От качества монтажа зависят надежность фиксации, сохранение пристрелки, удобство вкладки стрелка и возможность полностью реализовать потенциал оптической системы. При установке необходимо учитывать тип оружия, особенности основания, габариты прицела и предполагаемые условия эксплуатации.
Типы креплений
Для установки оптических прицелов применяются различные варианты креплений, однако наиболее распространенными являются раздельные кольца и моноблоки. Каждый тип имеет свои преимущества и недостатки.

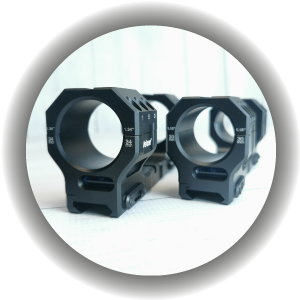

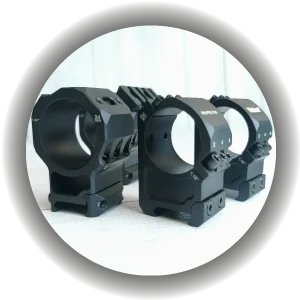

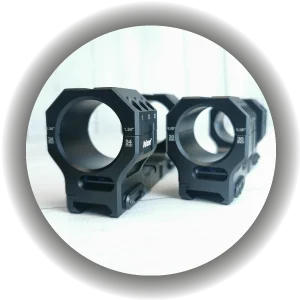

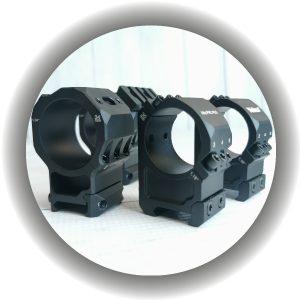

Раздельные кольца
Преимущества:
- Возможность установки на раздельные основания.
- Меньший вес и габариты.
- Больший диапазон регулировки положения прицела по удалению выходного зрачка (Eye Relief).
Недостатки:
- Сложнее обеспечить идеальную соосность колец.
- Ниже жесткость конструкции при интенсивной стрельбе.

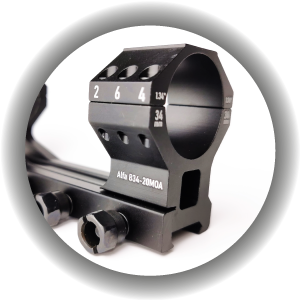

Моноблоки
Преимущества:
- Более прочная и жесткая конструкция.
- Большая площадь контакта с основанием и более надежный зажим планки.
- Меньшая вероятность случайного смещения после снятия и повторной установки прицела.
Недостатки:
- Больший вес и габариты.
- Требуют более тщательного подбора под конкретный прицел и оружие.
Кольца и моноблоки могут выпускаться под различные типы оснований:
- шина Weaver/Picatinny;
- планка «Ласточкин хвост»;
- боковая планка;
- специализированные крепления под конкретные модели оружия;
- поворотные системы.

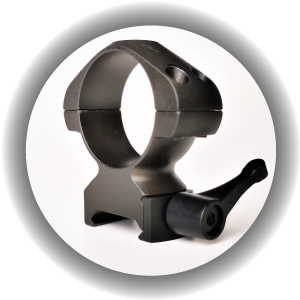

Быстросъемные и небыстросъемные крепления

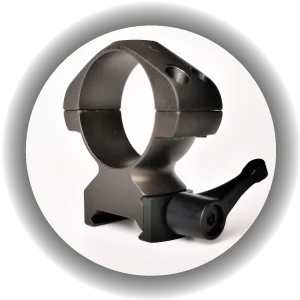

Быстросъемные системы позволяют устанавливать и снимать прицел без использования дополнительного инструмента, что удобно при транспортировке оружия или использовании нескольких прицельных приспособлений.

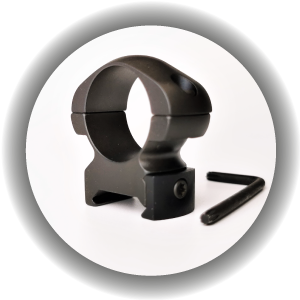

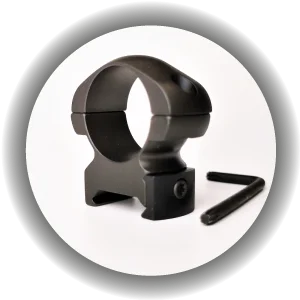

Небыстросъемные крепления фиксируются при помощи винтов и требуют инструмента для монтажа и демонтажа. Такие решения обычно проще по конструкции и предпочтительны при постоянной эксплуатации оружия с одним прицелом.
Подбор высоты колец для оптического прицела
Подбор высоты крепления значительно упрощается, если прицел и оружие находятся под рукой и есть возможность примерки. В оружейном магазине обычно можно подобрать оптимальный вариант из нескольких моделей колец. Однако при дистанционном заказе важно заранее минимизировать вероятность ошибки.
В первую очередь необходимо учитывать внешний диаметр объектива прицела. Недостаточно ориентироваться только на обозначение модели, поскольку в названии обычно указывается световой диаметр объектива, а для расчета необходим именно внешний диаметр корпуса. Кроме того, рекомендуется сразу учитывать использование защитных крышек, которые также увеличивают общий габарит.

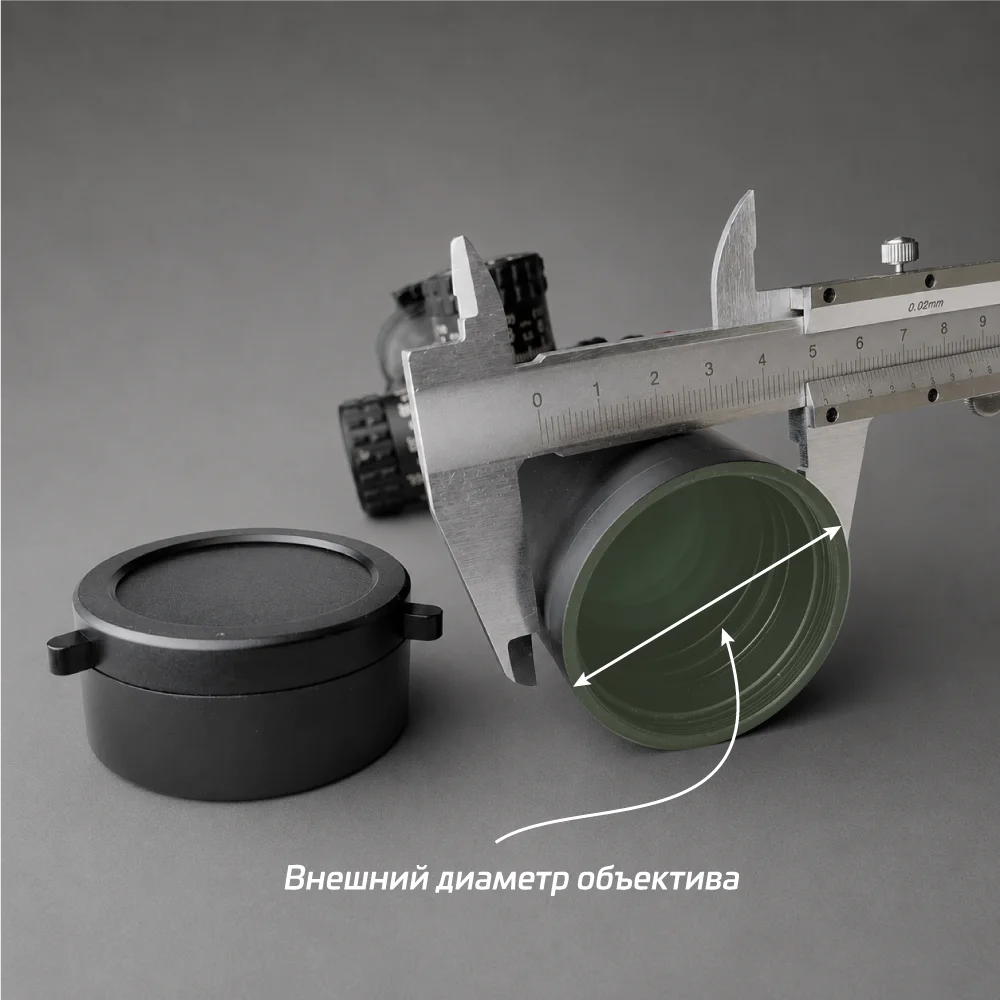

Если прицел уже имеется в наличии, внешний диаметр объектива можно измерить штангенциркулем. Если прицел только планируется к покупке и точные размеры производителем не указаны, можно ориентировочно прибавить к световому диаметру 3–5 мм на толщину корпуса объектива и защитную крышку.

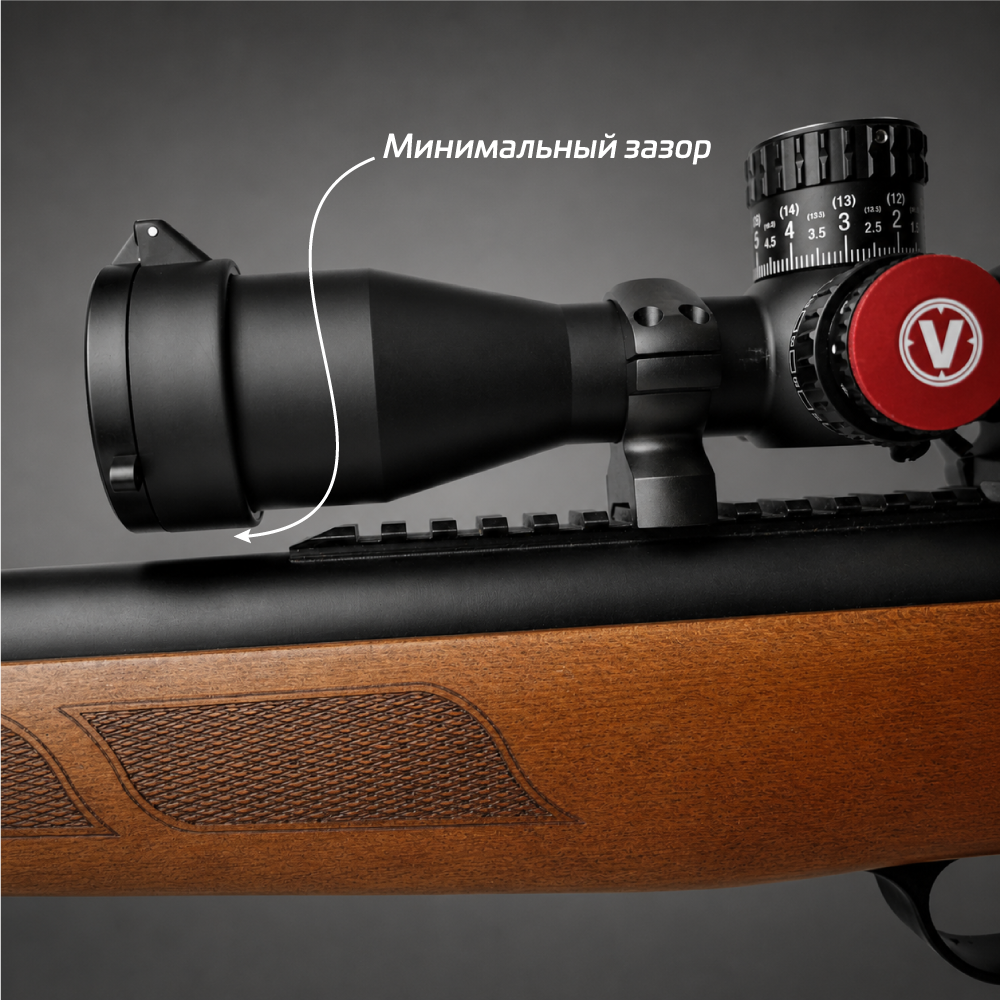

Следует помнить, что чем ниже установлен прицел, тем лучше. Хотя полностью совместить оптическую ось прицела с линией прицеливания через механические прицельные приспособления невозможно, но низкая установка обеспечивает больший запас регулировок по вертикали, более естественную вкладку стрелка и лучшее положение головы на прикладе.
В описании колец обычно указывается один из профилей - низкий (Low), средний (Medium) или высокий (High). Либо приводится точное значение высоты.
Основная задача — подобрать крепление таким образом, чтобы прицел располагался максимально низко, не препятствовал работе подвижных частей оружия и обеспечивал комфортное положение стрелка.

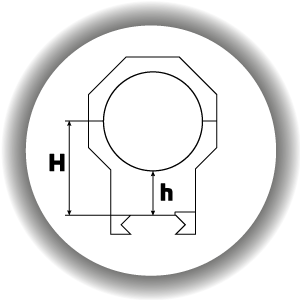

Обозначение высоты колец
В описании можно встретить один из двух распространенных способов указаний высоты:

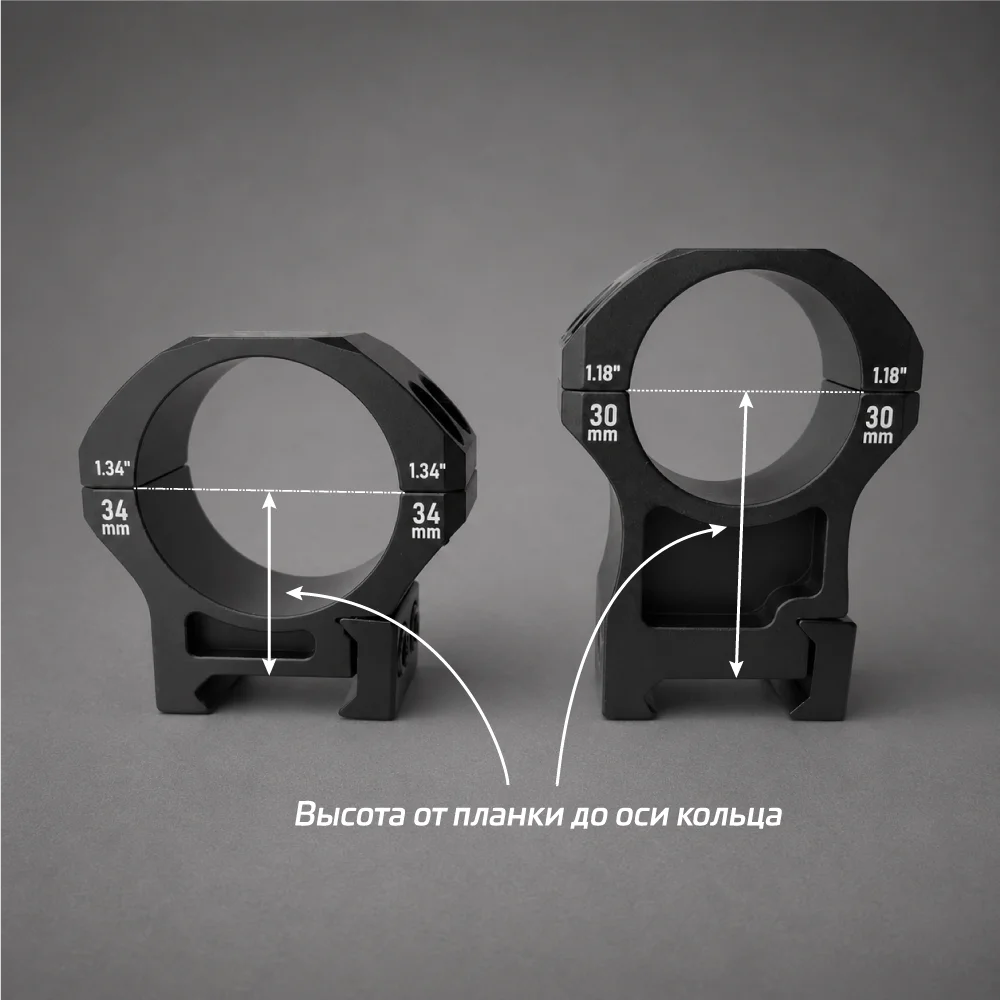

- H — расстояние от верхней поверхности посадочной планки до центра кольца (высота оптической оси);
- h — высота ножки кольца.
Для предварительного подбора без примерки необходимо, чтобы половина внешнего диаметра объектива была меньше высоты оптической оси крепления.
Если известна высота H, должно выполняться условие:
D/2 < H
где:
- D — внешний диаметр объектива.
Если известна высота ножки h, условие принимает вид:
D/2 < h + d/2
где:
- d — посадочный диаметр кольца (25,4 мм, 30 мм, 34 мм и т.д.).
Отдельно стоит отметить загонные прицелы. У них объектив зачастую значительно меньше окуляра, поэтому при подборе высоты крепления следует ориентироваться на внешний диаметр окуляра.
Некоторые модели оружия имеют высоко расположенную посадочную планку. В таких случаях допускается установка прицела, при которой объектив или окуляр частично располагаются ниже уровня верхней поверхности основания.
Особенности установки моноблоков

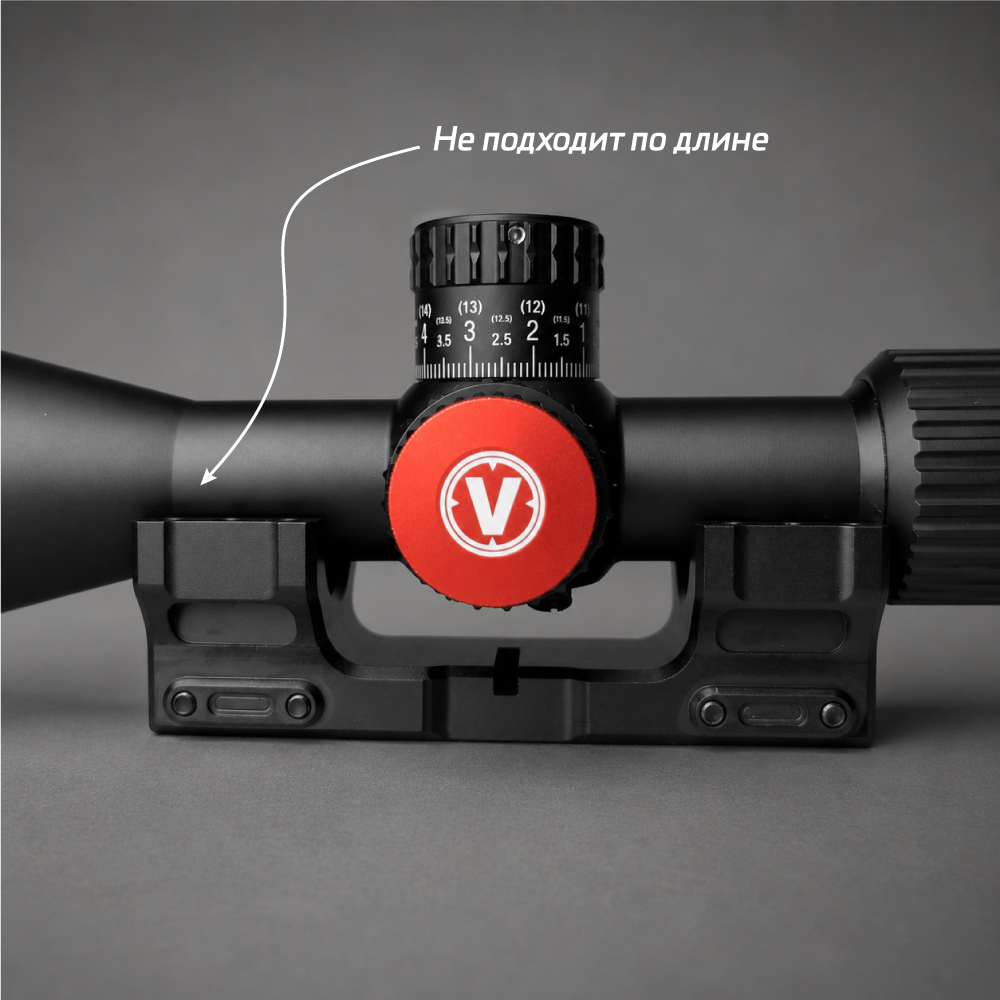

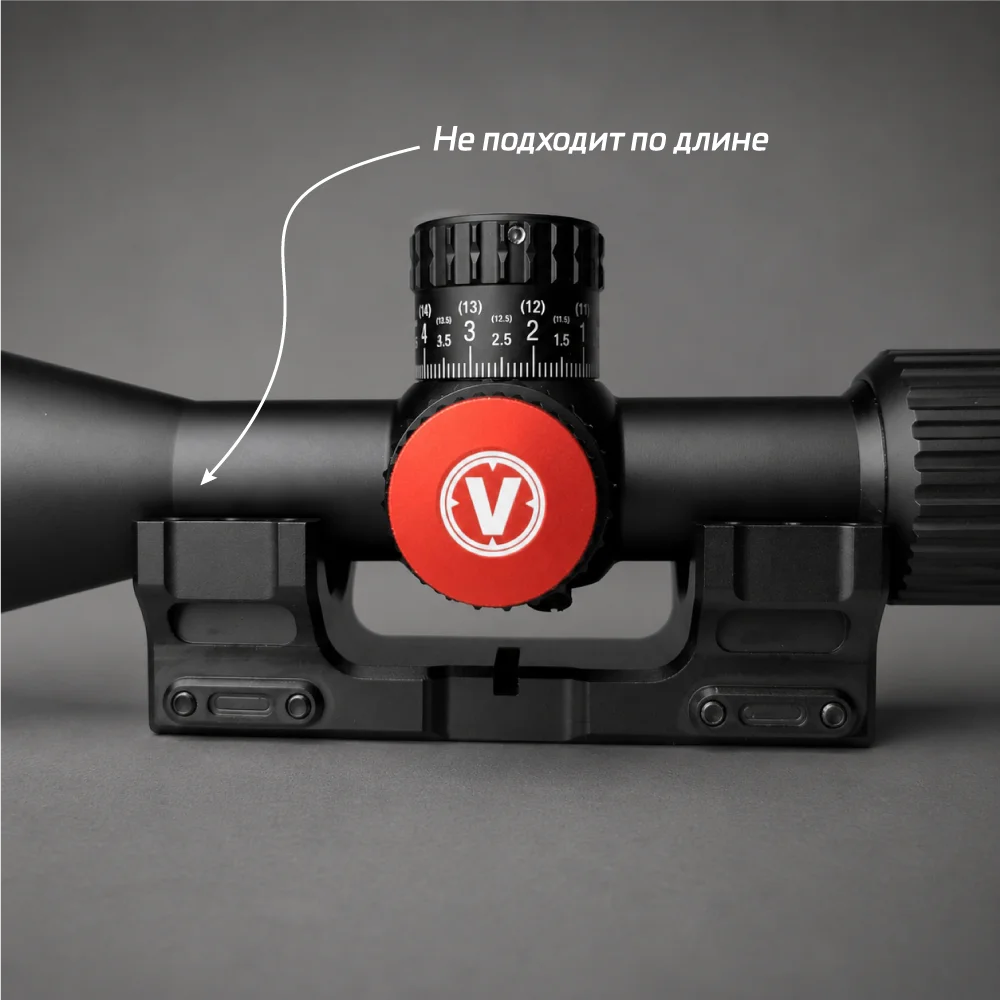

Подбор высоты моноблока выполняется по тем же принципам, что и подбор высоты колец. Однако дополнительно необходимо учитывать расстояние между кольцами моноблока. Некоторые прицелы имеют широкую центральную часть или, наоборот, короткое посадочное место и могут не поместиться в креплении.

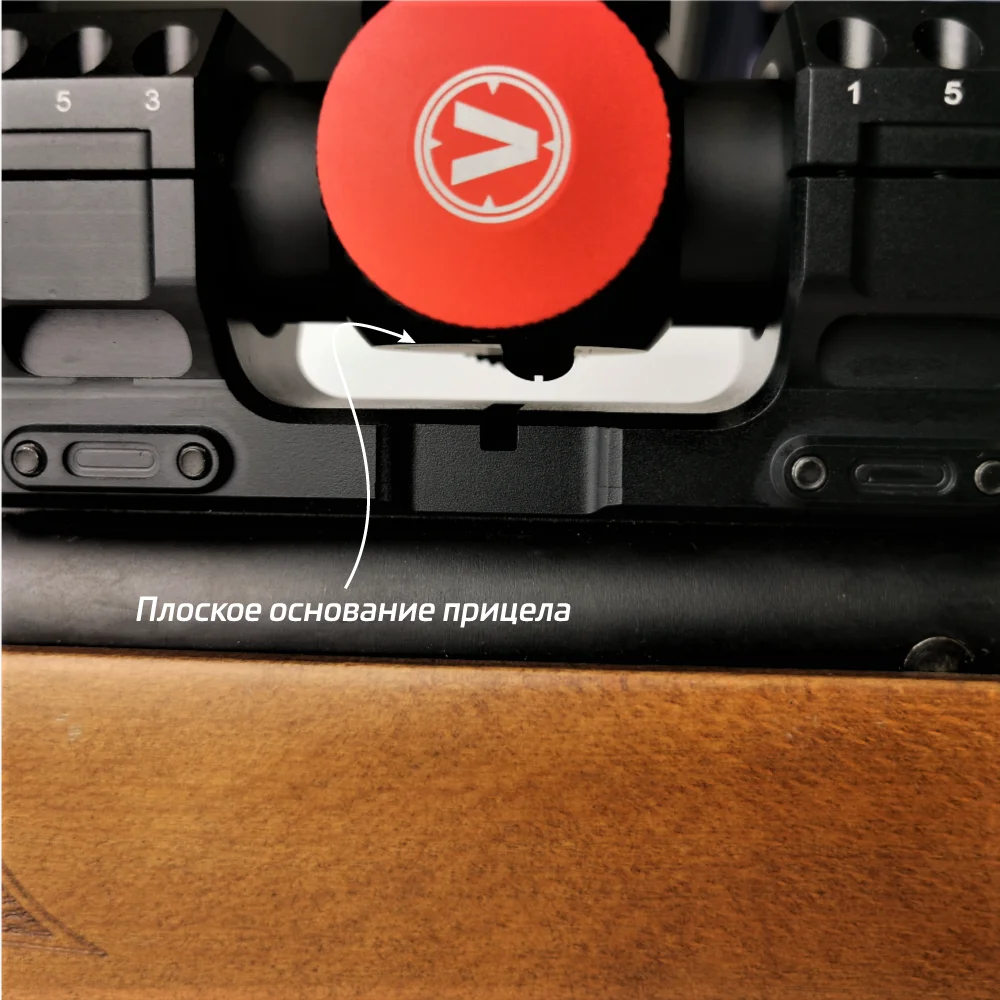

На нижней части корпуса многих прицелов можно увидеть плоскую площадку. Она предназначена в том числе для установки прицела в низкопрофильные кронштейны и моноблоки.
Учет Eye Relief (удаление выходного зрачка)
Важным параметром при установке является безопасное расстояние между глазом стрелка и окуляром прицела. Для большинства современных оптических прицелов значение Eye Relief находится в диапазоне 80–100 мм. В зависимости от расположения посадочного места на оружии, длины приклада или индивидуальных особенностей вкладки может потребоваться смещение прицела вперед или назад.

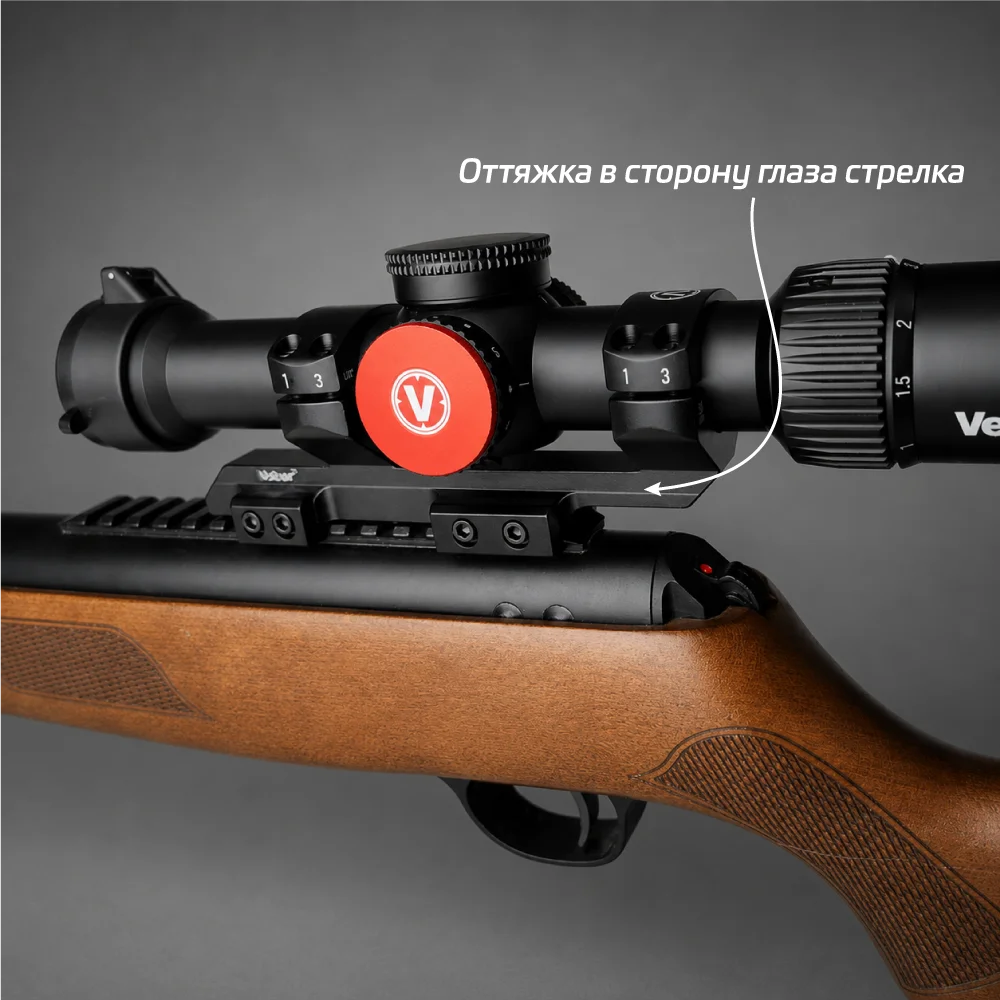

Если диапазон регулировки смещения прицела в кронштейне или на планке недостаточен, используются специальные кольца или моноблоки с выносом (оттяжкой), позволяющие изменить положение прицела относительно стрелка.
Дополнительные особенности креплений

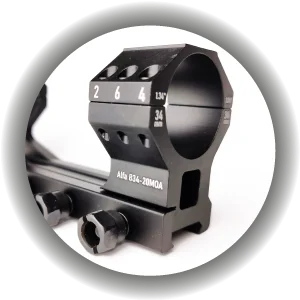

Угол наклона
При стрельбе на большие дистанции диапазона вертикальных поправок прицела может оказаться недостаточно, поэтому используются кронштейны или базы с уклоном, которые устанавливают прицел под небольшим углом относительно канала ствола и позволяют сохранить больший запас поправок для дальних выстрелов. Для большинства охотничьих задач и стрельбы на короткие и средние дистанции обычно применяются крепления без уклона, так как они проще в пристрелке и обеспечивают достаточный диапазон регулировок.

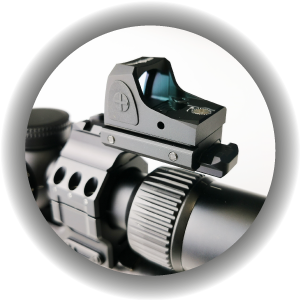

Планки Weaver/Picatinny

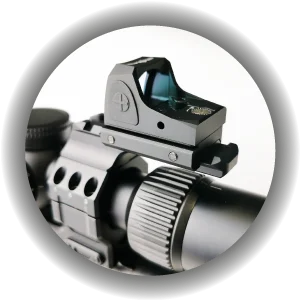

Некоторые кронштейны и моноблоки имеют интегрированные планки Weaver/Picatinny для установки вспомогательных устройств, таких как коллиматорные прицелы, фонари или лазерные целеуказатели.

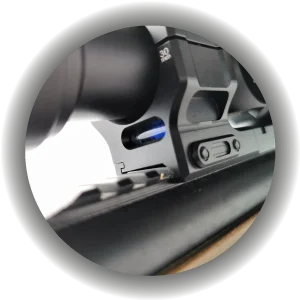

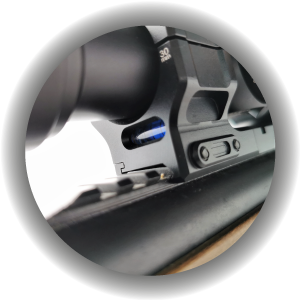

Встроенный уровень
Отдельные модели оснащаются пузырьковым уровнем, позволяющим контролировать завал оружия относительно вертикали. Это особенно полезно при стрельбе на дальние дистанции.

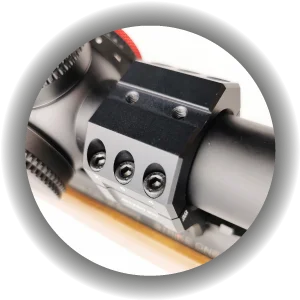

Количество винтов в кольцах

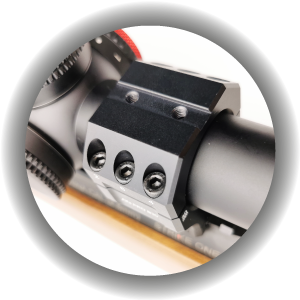

Верхние полукольца могут фиксироваться разным количеством винтов (обычно 2–6). Чем больше винтов, тем равномернее распределяется усилие зажима и выше общая надежность фиксации прицела.
Количество стопоров

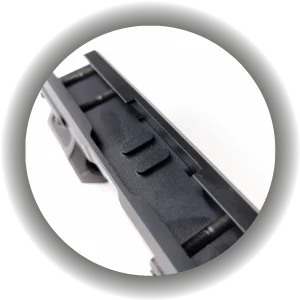

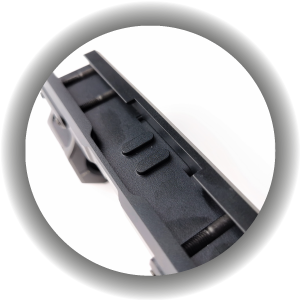

В креплениях под Weaver/Picatinny используются стопоры, входящие в поперечные пазы планки. Чем их больше, тем устойчивее крепление к отдаче и ниже риск смещения.

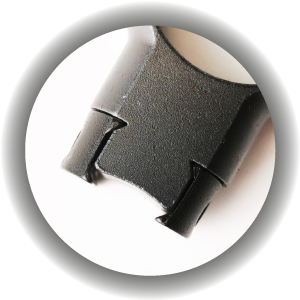

Форма основания «Ласточкин хвост»

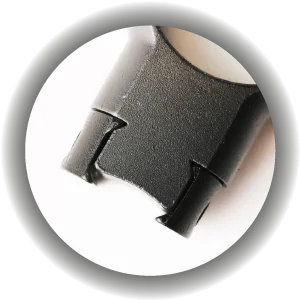

Крепления под «Ласточкин хвост» могут иметь плоский или скругленный профиль основания. Перед установкой важно убедиться в соответствии формы основания и посадочной планки оружия.
Грамотно подобранное и правильно установленное крепление обеспечивает надежную работу оптического прицела, комфортную стрельбу и стабильность средней точки попадания. Независимо от того, используются кольца или моноблок, основное внимание следует уделять совместимости компонентов, качеству монтажа и соблюдению рекомендаций производителя по установке и затяжке крепежных элементов. Большой выбор различных решений для вашего оружия по ссылке - Крепления для прицелов Veber.
