Как приспособить смартфон к микроскопу?

Согласитесь, что смотреть в окуляр микроскопа и находить что-то занимательное очень интересное занятие? Да и полезное. Но бывает очень обидно, когда кроме вас никто не увидит те незабываемые сюжеты, которые видели вы.

Для того, чтобы записать фотографии, обработать их и сохранить можно приобрести специально для этого предназначенный цифровой окуляр. Но можно использовать любой смартфон, который есть у каждого. Главное, что нужно иметь в виду, это то, что при съемке ваш смартфон должен смотреть точно в окуляр микроскопа и быть закреплен неподвижно.

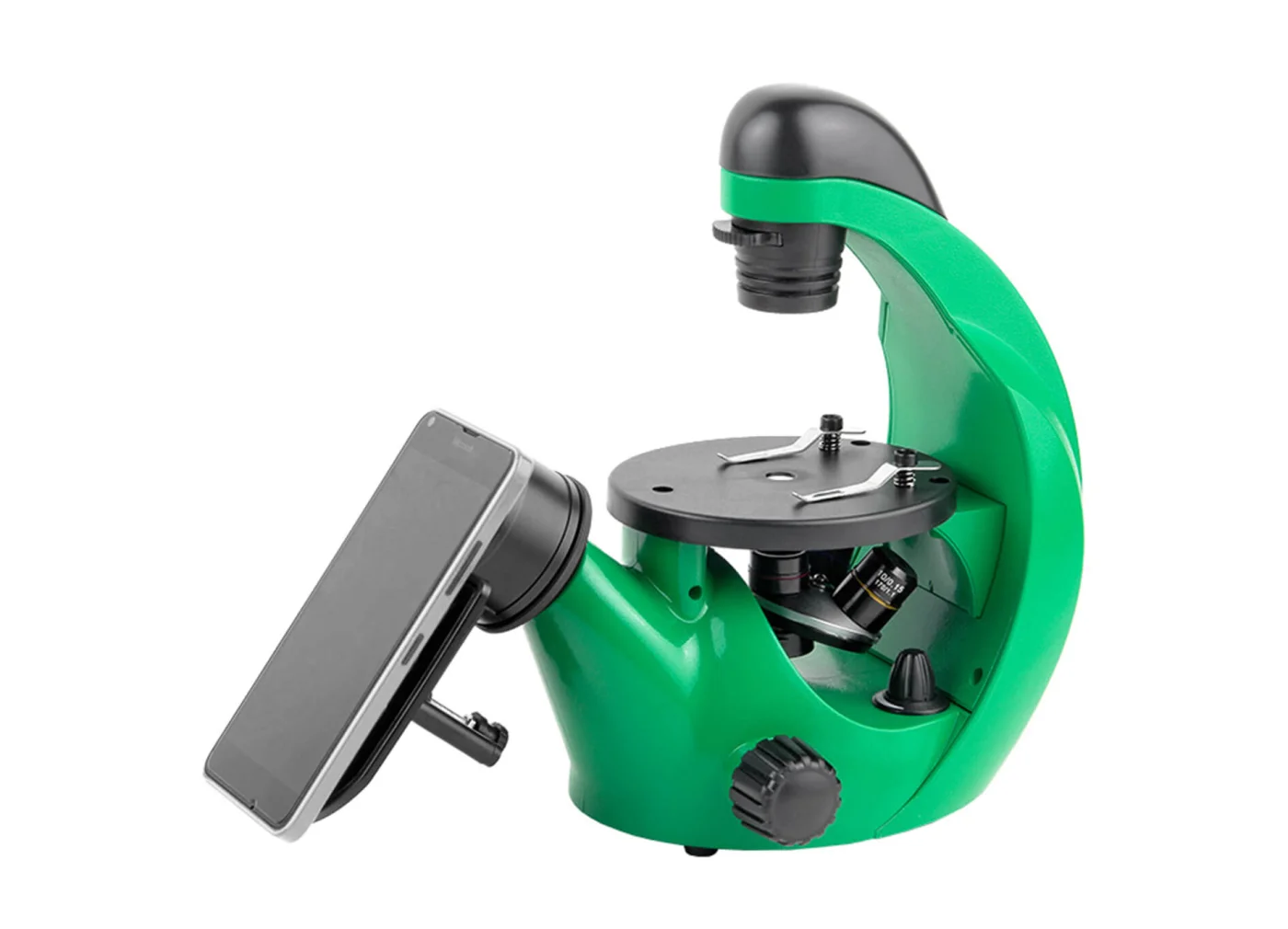

Что для этого требуется? Вам будет нужен держатель для смартфона, и больше ничего. Вряд ли стоит его делать самостоятельно, когда можно приобрести специально предназначенный для смартфона держатель. Для съемки иллюстраций к этой статье я использовал инвертированный микроскоп Эврика 40х-320х, как на фото. Мне повезло, держатель входит в его комплект.

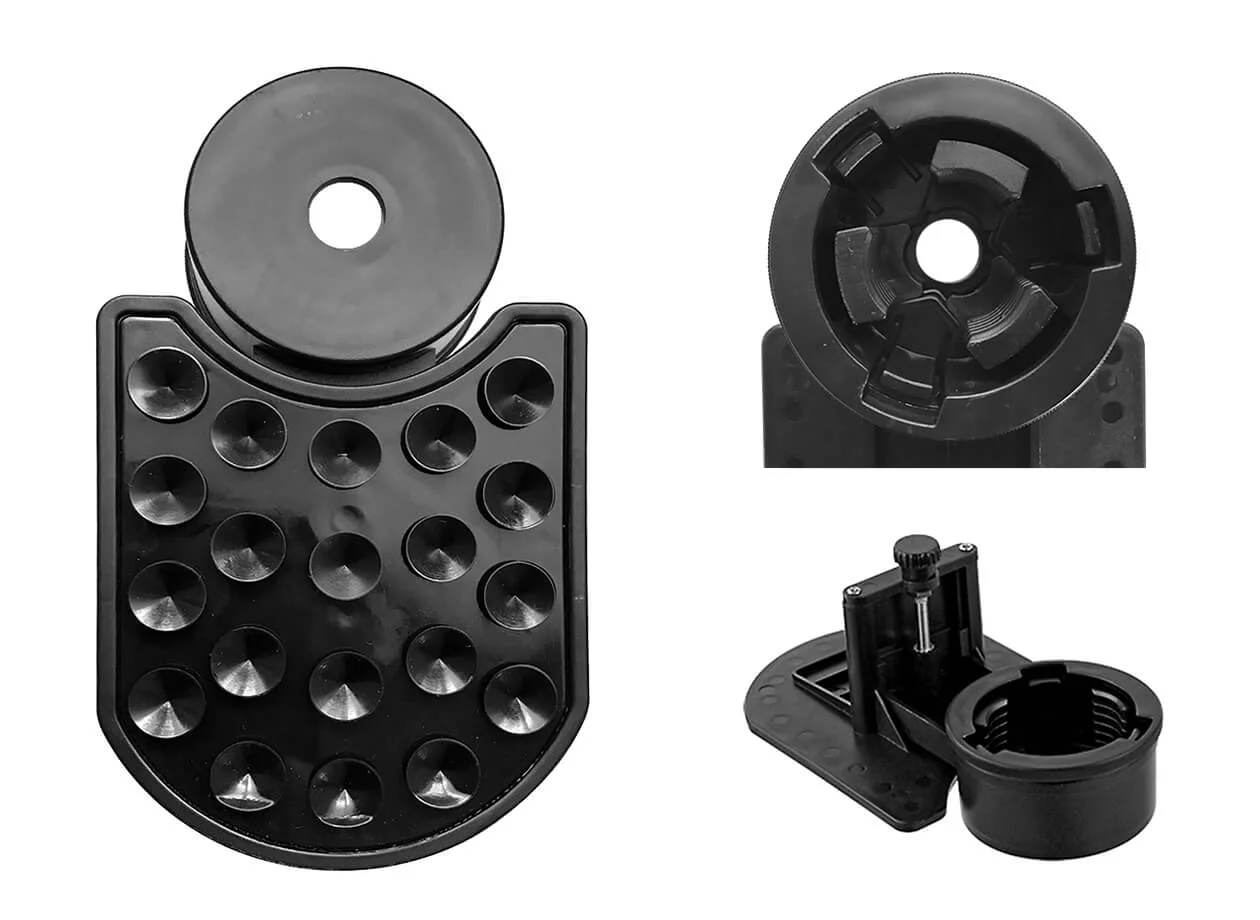

Он выглядит вот так:

Его особенность в том, что во-первых, он имеет присоски удобно удерживающие смартфон, а во-вторых, он надежно прикрепляется прямо на окуляр микроскопа с помощью  зажима.

При таком способе крепления смартфона в его объектив не будет попадать посторонний свет, что очень важно.

Теперь нужно установить смартфон и настроить его положение. Но сначала не забыть про настройки смартфона. Теперь убираем объект исследования с предметного столика и включаем осветитель микроскопа. Что мы увидим на его дисплее?

На левой фотографии – неправильное положение смартфона. Его камера наклонена относительно окуляра и находится не по центру. В правом верхнем углу видна посторонняя засветка, значит смартфон прижат к окуляру неплотно и в объектив смартфона попадает внешний свет. Нужно подвигать смартфон и, пожалуйста, на правой фотографии он установлен как нужно. Вот теперь можно поместить на предметный столик объект исследования и ручками настройки микроскопа добиться резкости изображения.

Для иллюстрации я решил записать изображение самого простого объекта, который есть в каждом доме – кристаллов сахара. Слева кристаллы с увеличением микроскопа 40 крат.

Справа тот же кристаллик, но с дополнительным использованием цифрового зума смартфона. Отлично видны дефекты кристалла и включения в него.

Вот так просто можно записывать фотографии и видео с помощью любого смартфона. Главная деталь необходимая для этого – держатель. Он может быть каким угодно, не обязательно специально предназначенным для микроскопа. Вы можете использовать также и держатель смартфона, предназначенный для блогеров. Главное, чтобы он надежно закреплял ваш смартфон и позволял настраивать его положение. В этом случае рекомендую дополнительно использовать резиновый наглазник для окуляра – это защитит ваше изображение от посторонней засветки и сделает фотографии более контрастными и насыщенными.
