Кронштейны для оптического прицела: типы, виды

Оптический прицел пользуется большим спросом у охотников, спортсменов, военных. Он стал неотъемлемой частью нарезного оружия. Если раньше на ружье производители устанавливали приспособления в виде мушки, целики, то сейчас отказались от данных видов, совершенно справедливо предполагая, что их винтовка будет использоваться только с оптическим прицелом.

Для того чтобы прикрепить оптический прицел к ружью используют кронштейны. Кронштейн представляет собой специальную планку, которая надежно фиксируется к ружью. Он выполняет функцию объединения частей в единое целое, что обеспечивает точный прицел и попадание.

Кронштейны по базе, которая крепится непосредственно на ружье, условно можно разделить на два типа:

• универсальные: «вивер», «пикатини», «ласточкин хвост», которые используются для разного вида ружья, только необходимо правильно подобрать именно к вашей модели;
• и брендовые, выпускаемые для определенного производителя чаще всего с поворотным типом или с уникальной системой запирания.

Несущая часть кронштейна, куда фиксируется оптика, бывает разная. Она выпускается для конкретного вида оптического прибора:

• кольца или «шины»— для оптического прицела;
• LM-призма или с креплением на базу «вивер», «ласточкин хвост», с боковым креплением— для оптического прицела, в том числе ночного видения,и тепловизора;
• С креплением на базу «вивер» или с креплением под конкретного производителя — для коллиматорного прицелла.

Виды кронштейнов по базе

Кронштейн «ласточкин хвост» наиболее популярный среди потребителей. Он обычно крепится на охотничьи винтовки, винтовки для страйкбола и плинка, а также на некоторые модели спортивного оружия.

Данное крепление выпускается в виде планки с несколькими канавками для закрепления колец, в которые как раз фиксируется прицел. Кронштейн является универсальным, так как на него можно монтировать практически любую оптику.

Планка Вивера более сложная по своей конструкции, чем «ласточкин хвост»: она несколько больше и фиксируется практически по всей длине прицела, имеется дополнительный упор. Вся конструкция надежно крепится к ружью и не расшатается даже со временем. Подходит не только для винтовок и спортивного оружия, но и пистолетов, спортивных арбалетов.

Для планки Вивера делают крепления практически все производители. Она является универсальной и используется как для установки оптики, так и другого оборудования: лазерный целеуказатель, тактические фонари, рукоятки, коллиматор.

Планка Пикатини отличается от планки Вивера расстоянием зубцов и их высотой. На данной планке они шире и выше. Эти крепления не одно и то же. Самое важное, что приспособления, выпускаемые для «вивера», совместимы с «пикатини», а выпущенные для «пикатини» не всегда совместимы с планкой «вивера».

Несущие части кронштейнов

Кольца или «шины»выпускаются трех стандартных диаметров: 25,4 мм, 30 мм, 34 мм, и подбираются под размер трубки оптики. Кольца бывают:

• раздельные и в виде моноблока;
• с разным размером по высоте;
• с разной установкой: поворотные, неповоротные, фиксированные, на планки «вивер», «ласточкин хвост» и пр.

Устанавливаем так: база + кольца (раздельные или моноблок) + оптика.

Несколько производителей оптических прицелов производят продукцию не только под кольца, но и под «шины». Они выпускаются двух видов на раздельных «быках» или в виде моноблоков и подбираются для конкретного бренда.

Устанавливаем так: база + «шина» (раздельные «быки» или моноблок) для определенного вида ружья+ оптика.

Другие типы креплений

1. Ночные прицелы и тепловизоры стандартно устанавливаются на LM-призму (Европризма и Еврошина). Она универсальна для любого кронштейна для ночной оптики.

Устанавливаем так: база + крепление (раздельные «быки» или моноблок) под основание карабина + LM-призма+ ночной прицел.

2. Коллиматорные прицелы обычно выпускают сразу с креплением для установки на «вивер». Но к некоторым (например, Docter илиAimpoint) нужно подобрать крепление, которое может быть следующих видов: быстросъемное или фиксированное, на «вивер», на «ласточкин хвост» и пр.

Устанавливаем так: база + коллиматор или база + крепление для коллиматора типа Docterили Aimpoint + коллиматор.

3. Боковое крепление ранее использовалось только на армейском оружии, а впоследствии перекочевало и на охотничье ружье только с небольшой разницей в боковой посадочной базе. Различают гражданские и армейские. Боковые крепления выпускаются разные по высоте, типу запирания, виду несущей части.

Устанавливаем так: база в виде бокового основания + подбираем крепление, которое подойдет для конкретной оптики + оптический прицел.

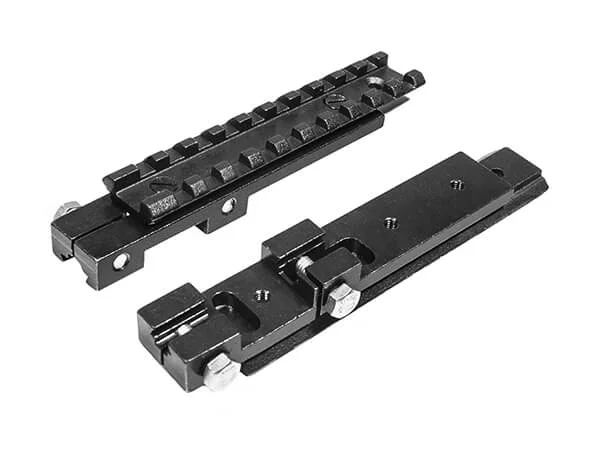

4. Если нужно установить базу на готовое основание, то необходимо приобрести адаптер. Адаптеры бывают разных видов: высокие и низкие, раздельные или цельные и др.

Устанавливаем так: базы + подбираем адаптер с одного основания на другое (с «вивера» на «ласточкин хвост» или наоборот, с «вивера» на «вивер» и пр.) + оптический прицел.

5. На ружья старого типа очень трудно что-то установить, но попытаться можно. Раньше выпускали специальные основания «Зульского», но сегодня их найти не просто, также как подобрать кольца и другие необходимые аксессуары.

Устанавливаем так: база + крепление под конкретную оптику + моноблок или раздельные быки + оптика.
