Инвертированные микроскопы — это оптические микроскопы, в которых по сравнению с прямыми микроскопами изменён ход лучей. Объективы в таких микроскопах расположены под исследуемым предметом, а осветительная система находится сверху. Сделана такая конструкция специально для того, чтобы исследовать крупные объекты, которые невозможно разместить на столике прямого микроскопа.

КАКИЕ ОНИ БЫВАЮТ?

Инвертированные микроскопы бывают двух типов: металлографические и биологические.

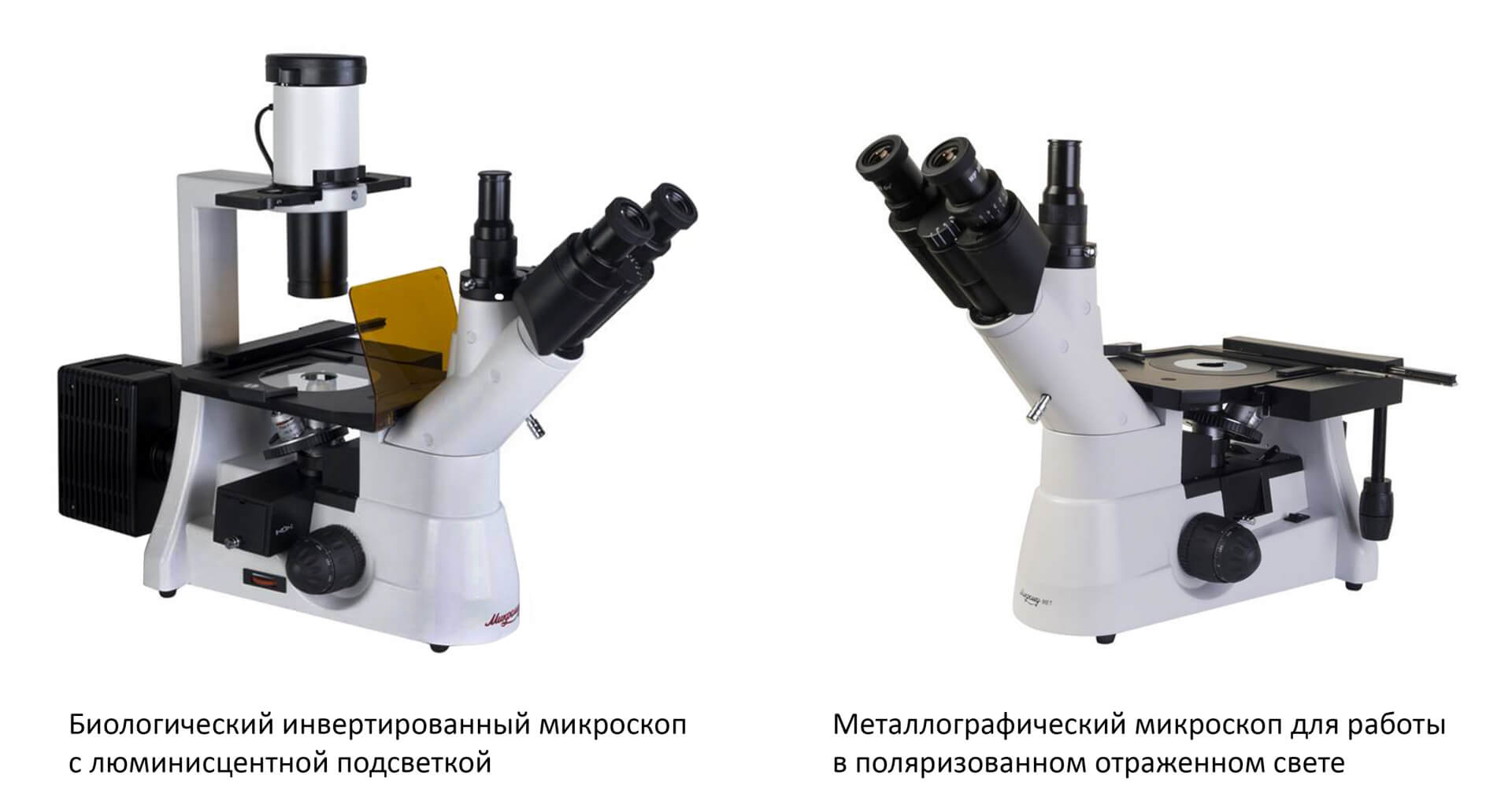

Металлографические микроскопы предназначены для изучения микроструктур металлов и сплавов, для контроля качества изделий на производстве. Исследования проводятся в отраженном свете при прямом освещении. Также, ряд металлографических микроскопов позволяет проводить исследования и в поляризованном свете. По конструкции в группу металлографических микроскопов можно отнести геолого-рудные, и микроскопы для петрографии.

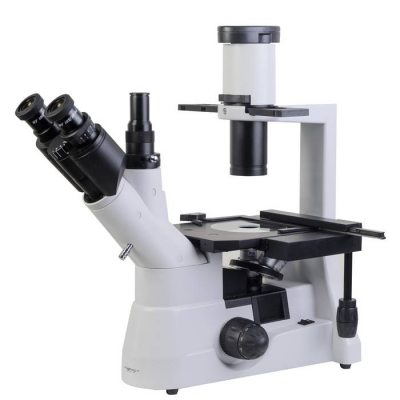

Биологические инвертированные микроскопы используются для исследования биологических образцов, в том числе живых. Особенность таких исследований в том, что предмет исследования часто находится в жидкой питательной среде, помещенной в чашку Петри. Исследования могут проводиться как в видимом свете, так и в свете видимой люминесценции. Биологические инвертированные микроскопы довольно универсальны и могут применяются в химии для наблюдения за процессами, происходящими в растворах, в кристаллографии, в фармакологии – везде, где необходимо исследовать крупные объекты в проходящем свете.

ЧЕМ ИНВЕРТИРОВАННЫЙ ОТЛИЧАЕТСЯ ОТ ПРЯМОГО?

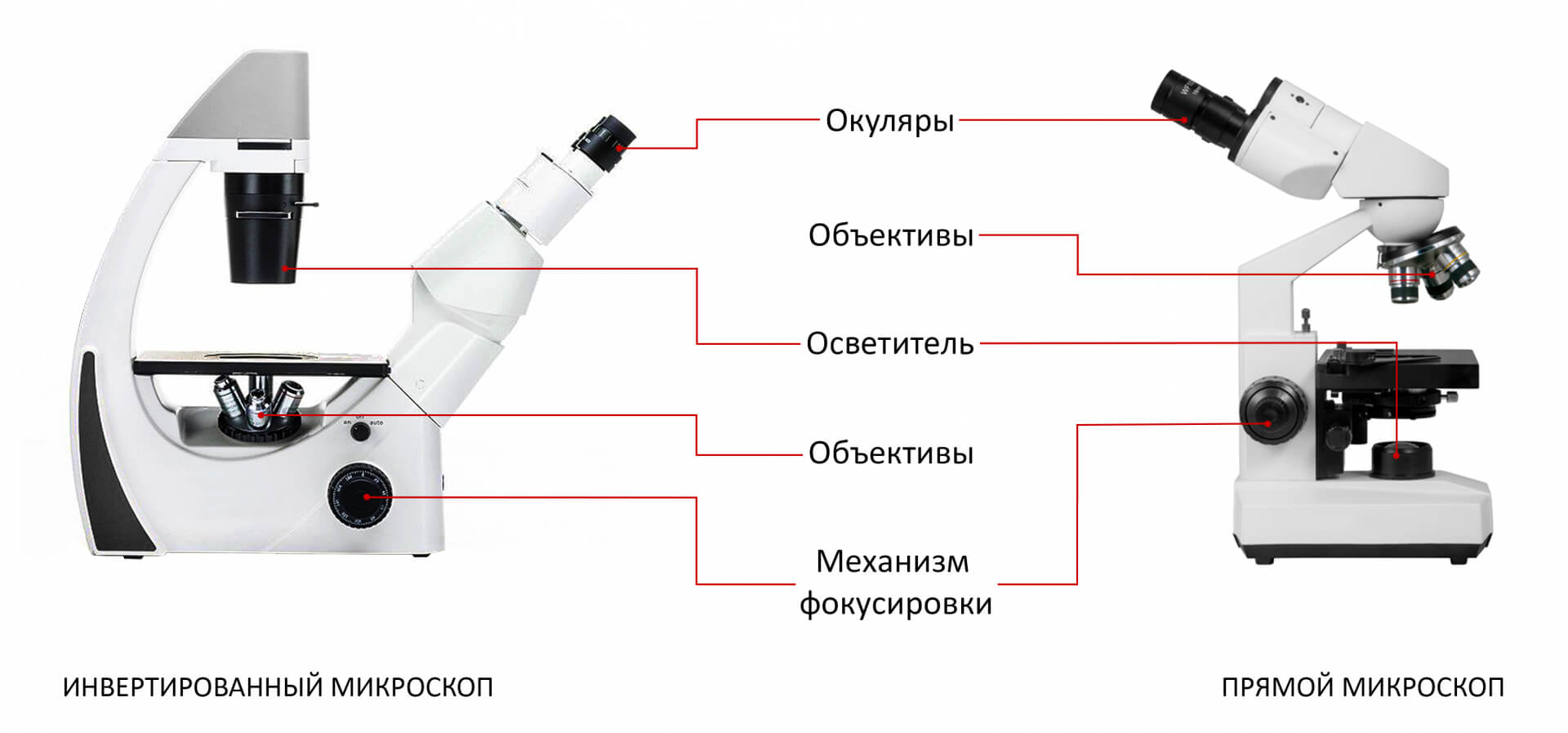

Кроме перевернутого строения, важное отличие заключается в фокусировке микроскопа.

В прямых микроскопах фокусировка всегда осуществляется перемещением по вертикали предметного столика. В инвертированных же микроскопах на предметном столике могут размещаться достаточно крупные и тяжелые образцы, поэтому столик, чаще всего, жестко закреплен, и фокусировка в таких микроскопах производится перемещением оптической головки с объективами и окулярами.

ИЗ ЧЕГО СОСТОИТ ИНВЕРТИРОВАННЫЙ МИКРОСКОП?

Объектив – важнейший элемент любого микроскопа, инвертированный не исключение.

Но инвертированный микроскоп предназначен для исследований очень крупных предметов. Поэтому по сравнению с прямым микроскопом он должен иметь намного большее рабочее расстояние. Это накладывает определенные требования и на его объективы – помимо коррекции оптических искажений, что необходимо для обеспечения высокой резкости, правильного цвета и плоскостности изображения, такие объективы должны иметь достаточно большое фокусное расстояние. Без этого не обеспечить необходимого рабочего расстояния микроскопа для исследования образцов, имеющих значительную глубину, или находящихся в лабораторной посуде – кюветах, чашках Петри или колбах.

Объективы устанавливаются на револьверное устройство, имеющее чаще всего 4 или 5 гнезд для объективов. С помощью такого устройства необходимый для работы объектив устанавливается очень просто – простым поворотом револьвера. Объективы инвертированного микроскопа, так же, как и прямого, проектируются в соответствии с требованиями соблюдения их парфокальности. При смене таких объективов требуется лишь незначительная тонкая подфокусировка изображения, это позволяет не терять из вида исследуемую деталь объекта исследования.

В инвертированных микроскопах, предназначенных для исследований в свете люминесценции, применяется специальные объективы для работы в УФ области спектра. При работе в поляризованном свете к объективам также предъявляются особые требования – они должны быть свободны от остаточных напряжений материалов и не вносить искажений, связанных с двойным лучепреломлением.

Окуляр – оптическая система для наблюдения изображения, увеличенного объективом.
Окуляры характеризуются собственным увеличением и размером поля зрения. Наибольшее распространение в инвертированных микроскопах имеют получили окуляры с широким полем, например 10х/22мм. Также широко применяются окуляры с увеличением 5x, 10x, 15x и 20x.
В инвертированных микроскопах бинокулярного типа вместо одного из оптических окуляров всегда может быть установлена цифровая камера – видеоокуляр.  В тринокулярных же инвертированных микроскопах для установки камеры предназначается третий тубус, что позволяет исследователю записывать изображения параллельно с наблюдением обоими глазами.

Осветитель. Металлографические микроскопы оснащаются осветителем отраженного света.
Такой осветитель может быть как источником обычного света, так и поляризованного, что необходимо для исследования анизотропных включений в неметаллических образцах.
Наиболее совершенные модели имеют систему прямого освещения предмета через объектив с помощью опак-иллюминатора. Такая схема позволяет создавать высокую интенсивность освещения в размер поля исследуемого участка предмета светом, падающим на предмет строго в вертикальном направлении. Это особенно важно для исследования полированных образцов в металлографии и петрографии. Осветитель отраженного света в металлографических микроскопах обычно встроен в основание.

В биологических инвертированных микроскопах чаще всего используется схема проходящего света, а конденсор и источник света размещается над объектом исследования. Для изучения прозрачных клеточных структур и органелл требуется контрастное освещение. Для таких исследований применяется освещение в свете видимой люминесценции. Этот метод широко распространен также в вирусологии и в экспресс-идентификации вирусных заболеваний. Такие микроскопы имеют встроенный осветитель, способный возбуждать люминесцентное свечение объекта.

Механизм фокусировки. В инвертированных микроскопах фокусировка производится перемещением всей оптической головки в вертикальном направлении. Для перемещения используется двухступенчатый механизм – для предварительной настройки, или грубой фокусировки, и для окончательной настройки, или тонкой фокусировки. Этот механизм снабжен регулятором усилия и иногда него входит ограничитель величины хода механизма.

Предметный столик. В отличие от прямых микроскопов, столик инвертированного микроскопа расположен над объективом, имеет большие размеры и жестко закреплен - такое устройство обусловлено большими размерами и весом исследуемых объектов. Диапазон перемещений по сравнению со столиком прямого микроскопа также увеличен. Ряд моделей инвертированных микроскопов могут комплектоваться дополнительным препаратоводителем для точных подвижек образца по обоим координатам.
